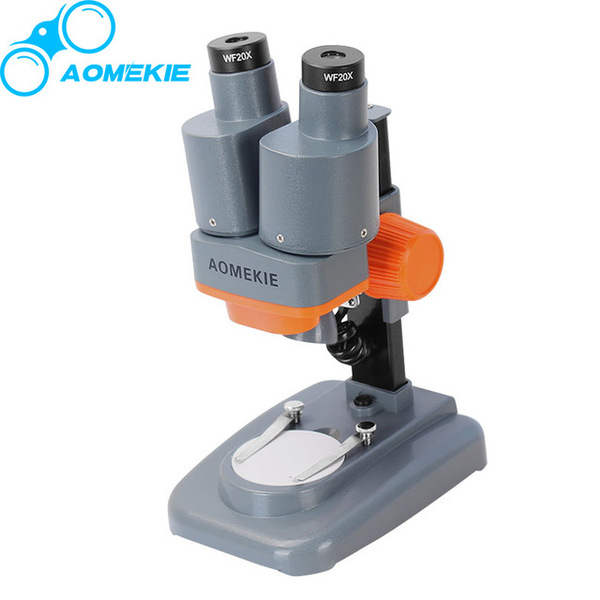

Купил я в итоге оптический AOMEKIE если кратко = дерьмо, но дешёвое!
2.Наглазников нет, линзы быстро набиваются грязью и изображение становится размытым.
3.Родной свет полное г. бликует, и его мало.
4.Паять неудобно,во первых площадка на которую ложатся детали пластмассовая, начинает гореть, во вторых из за того что окуляры строго вертикальны неудобно подводить жало паяльника.
Лучше добавить денег и сразу купить нормальный.
Бери второй. Будешь объём чувствовать. И картинка в реальном времени.
Обзоры микроскопов для пайки
Микроскоп для пайки – прибор, который используется при пайке мелких элементов микросхем, определении трещин и других дефектов в печатных платах, выявлении коротких замыканий и при проведении любых ремонтных работ с мелкими электронными компонентами.
Главное требование к такому классу стереомикроскопов – увеличенное рабочее расстояние, которое составляет примерно 100 мм. Этот параметр важен, так как во время пайки можно повредить паяльником линзы. Для защиты также предусмотрены дополнительные предохранительные элементы.
Чаще всего микроскопы такого типа оснащаются колонными станинами, иногда предусмотрена выносная штанга, способствующая увеличению рабочей области. Насадки могут быть бинокулярными – для наблюдения за процессом работы сразу обеими глазами или тринокулярными – есть дополнительный тубус для установки цифровой камеры.
Изображение в микроскопе для пайки имеет две важные особенности по сравнению с использованием обычных микроскопов:
• объемность, что позволяет увидеть трещины и углубления в исследуемом образце;
• правильная ориентация – изображение прямое, а не перевернутое, как это бывает в биологических микроскопах.

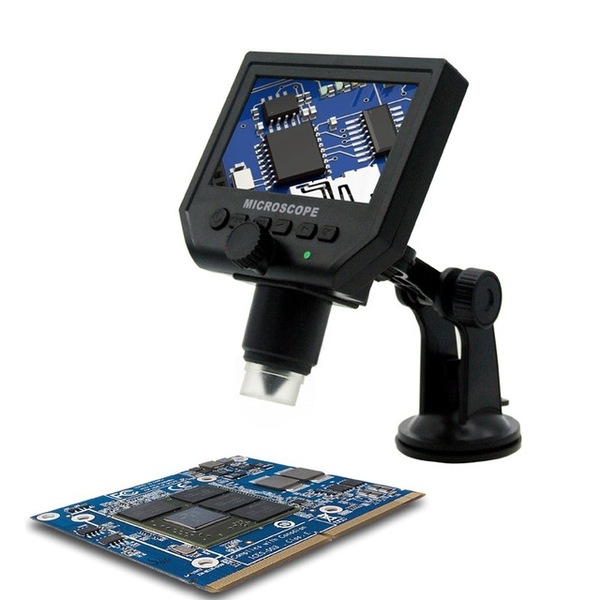

Небольшой обзор на весьма полезный электронный помощник в работе:
это электронный цифровой микроскоп, который можно подключить к компьютеру, так и работать автономно.
Полезная функция — сохранение фото/видео на карточку памяти.
Что из этого вышло — под катом.
На этот микроскоп здесь уже был обзор (другой обзор) и он ещё тогда меня всерьёз заинтересовал, так как паять мелочёвку со зрением, которое не ахти, очень тяжело и порой вовсе невозможно.
Обзор получился большой, поэтому внимание, трафик!
Сто лет назад, а может и больше, когда на уроках биологии другие ученики изучали строение листа, смотрели в микроскоп наглой мухе в глаза, в общем, развивались и рассматривали микромир. Наша только построенная школа, была, по словам директора ещё очень молода и нова, поэтому неукомплектованная. Поэтому рассматривать микромир пришлось только с цветных иллюстраций в учебнике. Поэтому дабы таки сделать лабораторную работу с луковицей для себя, да и ребёнку показывать, как выглядит в увеличенном виде тот или иной предмет, заказал вот такой микроскоп с LСD дисплеем.
Тех, кто тоже не проходил лабораторную работу с луковицей, приглашаю читать далее…
Собираем цифровой микроскоп для паяльных работ — лучше, чем делают китайцы
Чем хорош капитализм? – доступно почти всё, и за любую цену. Но часто, реальное качество и практичность, сильно отличается от заявленного в рекламе. Не обошла и такая маркетинговая «оптимизация», и цифровые микроскопы для паяльных работ – устройство выглядит красиво, картинки на экране нарисованы интересные, но сильно хромает практичность – разрешение и размер экранчика крохотные, расстояние от объектива до платы минимальное, часто паяльником и не подлезть, плату над обязательно класть на столик, заявлены какие-то нереальные возможности увеличения и разрешения, и стоит такое чудо не баксов 15, как и должно стоить, а стоит от 50 долларов и выше. Такая дискотека мне не подходила, поэтому, я решил сделать ход конём, и собрать всё с нуля, как всегда, минимизировав затраты, как физические, так и финансовые, и максимизировав качество конечного продукта.
Начну со списка необходимых компонентов.
ЖК монитор с удобной для вас диагональю – можно и 15 дюймов поставить, а можно и побольше. Для этой цели я купил 17 дюймовый ЖК монитор ($11)– на местной барахолке это было наиболее доступный вариант в шаговой близости от меня.
Советский объектив с фокусным расстоянием 40-60мм. Подходят практически любые, главное, чтоб стекло не было совсем убитым, и диафрагма работала.
Переходник с CS Mount на M42 (или М39, зависит от модели, купленного объектива)
Макрокольца на М42 или М39, опять, это зависит от модели выбранного объектива.
Что-то массивное, для использования в качестве подставки. Я использовал шасси от старого лабораторного твердомера, которое купил в пункте сдачи металлолома по цене этого самого металлолома по весу.
«Рука», на которой будет крепится камера. Я использовал кусок прямоугольной алюминиевой трубы сечением 5х2см и длиной около метра.
Угловой кронштейн, для поворота камеры, который крепится на «руке» и к которому крепится сама камера.
Винты, гайки, VGA кабель, скотч, и прочие «мелочи жизни», которые наверняка у вас уже есть.
А теперь, небольшая дополнительная информация по некоторым компонентам.
Монитор: В принципе, можно брать любой, даже с кинескопом (но он будет жутко мерцать, я пробовал). Но есть две особенности, на которые стоит обратить внимание – это формат экрана (обычный или широкий), и углы обзора (чем больше, тем лучше). Формат экрана в принципе, зависит больше от типа камеры – Большинство модулей умеют только соотношение сторон 4:3 и 5:4 и не умеют «широкие» разрешения, в результате, картинка выглядит растянутой. Так что если вы берёте модуль с «обычным» выходом, то и монитор надо брать соответствующий. Хотя, существуют и универсальные модули – сами выставляют нужный формат, в зависимости от информации, полученной с монитора. И второй, не менее важный момент – углы обзора монитора. Рекомендовать мониторы на IPS/PLS/MVA матрицах не буду по очевидно-финансовым причинам, но постарайтесь не покупать очень старый монитор, у них обычно, вертикальные углы просто ужасные, и на них, тёмные детали будут частично сливаться с фоном. Если же у монитора вертикальные углы плохие, вас эстетика не смущает, или монитор механически поддерживает переворот, то можно его повернуть на 180 градусов, а картинку повернуть в самой камере – картинка будет более «читаемой».
Модуль камеры: Не стоит гнаться за многомегапиксельным разрешением – у вас монитор с конечным разрешением в 1-2мегапикселя, и если купите модуль на 5мп, то улучшения картинки не получите, зато получите увеличение шумов, так как диагональ матрицы будет та же, но вот размер пикселей будет поменьше, и соответственно, шумов будет больше.
Модули камеры также можно поделить на два типа – с крепежными отверстиями (для посадки на стандартный штатив или фотовинт) либо без оных, для прямой «посадки» на микроскоп, объектив и так далее (у меня как раз такой). В принципе, это не столь уж и большая проблема, в моем конкретном случае, свелась к выкручиванию 4х винтов, сверлению кронштейна и закрепления камеры, но мое дело – предупредить.
Еще важный момент – какая посадочная резьба у модуля камеры. Большинство имеют стандартную, C/CS Mount резьбу, но могут быть и варианты. В моем конкретном случае, у камеры была посадочная резьба в 27мм, но после моего уточнения, продавец (бесплатно), дополнил посылку переходной шайбой на C mount.
Если же вам нужно большее увеличение, чем дают стандартные 50мм объективы, то стоит посмотреть в сторону 85мм и 135мм объективов – они обеспечат комфортную работу с типоразмерами деталей 0402 и 0201 соответственно. К сожалению, фокусное расстояние в 85мм в советских объективах представлено только светосильными и дорогими Гелиос 40-2, Юпитер-9, МС Волна-9, но можно взять объектив от фотувеличителя — И90У, у него фокусное расстояние 75мм, но нет фокусировочного кольца. Если же вам нужно ещё большее увеличение, то стоит переходить на 135мм – советской (и не советской) оптики с этим фокусным расстоянием довольно много на вторичном рынке, и цены вполне доступные. В принципе, и с обычными, 50-60мм объективами можно добится нужного для пайки 0402 и 0201 увеличения, но для этого придётся ставить не одно, а два-три макрокольца, и сильно упадёт расстояние от камеры до детали – с 60см до 20-15см, что делает работу менее комфортной.
Про переходник ничего особенного сказать не могу. Главное, чтоб он, с одной стороны, подходил под вашу камеру, и с другой стороны – под ваш объектив. Процесс собирания микроскопа я бы начал с покупки объектива, а всё остальное – уже подбирать под стать ему. Я использовал самодельный переходник – купил на барахолке вместе с объективом. Разумеется, лучше купить заводской, если вам важен внешний вид.
Вес и прочность подставки – решающие звена в вопросе по качеству картинки. Хлипкая подставка — картинка будет плыть и дрожать, комфорта в работе не будет. так что, если у вас ничего подходящего купить не получается, вполне возможно воспользоваться несколькими кирпичами или шлакоблоками.
Аналогичные требования и к металлической трубе – она должна быть, с одной стороны, достаточно твёрдой, чтоб не прогибаться под весом камеры, и с другой стороны, она должна быть достаточно лёгкой, чтоб не опрокинуть подставку своим весом. При необходимости, можно снабдить трубу противовесом. Мне это не понадобилось, так как моя подставка весит в районе 20 кг.
Для установки камеры на кронштейн я использовал фрагмент какого-то фото штатива. Можно воспользоваться любым куском металла нужной формы. Эстеты могут использовать шариковую головку от штатива, или «волшебную руку».
На этом в принципе всё. Есть небольшая специфика по освещению. У меня рабочее место освещается сверху, стандартной LED панелью 60х60см, мощностью 40вт, но на светодиодах с Ra>97 и цветовой температурой 5500K. Такое освещение практически не даёт теней, и так как свет падает на плату практически прямо, то и отраженный свет тоже идёт прямо, и любые огрехи в пайке видны сразу. Но у такого подхода есть и минус — например, маркировка деталей, сделанная лазером, видна плохо, так как требует боковой подсветки для контраста. Но при боковой подсветке, могут появляться тени, что осложняет контроль за качеством пайки. В общем, решать вам, но в 99% случаев, верхний, рассеянный свет подходит для всех вариантов использования. Как всё это смотрится в реальной жизни, можете оценить на видео (с 0:49). Я специально снял его так, чтоб был бы вид как бы из головы — как вы будете видеть рабочее место и картинку на мониторе.
Советы по выбору и использованию микроскопа для пайки микросхем
Одну из главных ролей при покупке любого товара играет бюджет, который выделяется на совершение данной цели. Естественное желание каждого человека купить как можно качественнее товар и, при этом, заплатить как можно меньше денег. Но так бывает очень редко. Чаще всего люди ищут золотую середину. Чтобы и вещь хорошая была, и цена по карману сильно не била.
Что касается покупки оборудования для ремонта телефонов и прочей электроники, то здесь нужно сразу определиться с какой целью вы будете его использовать. Если планируется просто научиться ремонту сотовых телефонов «для себя и знакомых» на начальном уровне, то вполне подойдет минимальный набор недорогого оборудования и материалов. А если Вы хотите профессионально ремонтировать мобильные телефоны с хорошим потоком, а тем более открыть мастерскую по ремонту — сразу готовьтесь выложить кругленькую сумму на хорошие и качественные приборы и расходные материалы.
Но что же делать, если на обилие приборов, да еще и хороших не хватает денег? Ответ прост — начните с простого, а потом, по мере профессионального роста и увеличению потока ремонтируемых телефонов и, соответственно, количеству заработанных денег — плавно переходите к покупке недостающих приборов и расходных материалов, а также замене простых и недорогих на более качественные, удобные и надежные.
Итак, начну с такого необходимого устройства, которое называется «Термовоздушная паяльная станция«.
В продаже их имеется великое множество. В основном они имеют примерно одинаковые технические характеристики. Разница только в конструктивном исполнении органов управления и внешнем виде, а также в способе реализации самого термофена. В первом варианте внутри корпуса паяльной станции установлен воздушный компрессор. Воздух, нагнетаемый им, с помощью соединительного резинового шланга поступает к фену. Во втором же варианте компрессор и шланг отсутствуют, а в самом термофене вмонтирована маленькая турбина, которая и образует воздушный поток.
Принципиальной разницы нет. Было время, когда второй вариант был менее надёжен, так как турбины очень скоро выходили из строя. Но теперь, в виду доступности комплектующих (да и цена новой паяльной станции не так уж велика) никаких проблем не составит заменить неисправные части. При выборе паяльной станции необходимо обратить внимание на следующее: так как данные паяльные станции не относятся к классу профессиональных (они стоят относительно дорого), то в некоторых экземплярах обнаруживаются некие погрешности, а именно:
1. Несоответствие минимального и максимального порога температуры термофена и паяльника, которые устанавливаются пользователем в процессе эксплуатации. В основном это регулировка в диапазоне 100°С — 480°С. Так вот, чаще всего эта температура занижена, и причём в некоторых конкретных экземплярах разница от заявленной составляет 20 — 30°С, что не очень значительно. В других же разница уже существенна и может составлять 70 — 90°С и более.
Проверить данный параметр можно обычным мультиметром, в котором предусмотрена возможность измерения температуры. С таким мультиметром в комплекте поставляется термодатчик в виде отдельного щупа. Стоит отрегулировать температуру фена, и, расположив датчик температуры мультиметра на расстоянии примерно 1-2см от него и, дождавшись разогрева потока воздуха до установленной температуры, измерить температуру выдуваемого воздуха. Не забывайте соблюдать меры безопасности при обращении с нагревательными приборами! Поток воздуха и корпус фена/паяльника имеют высокую температуру.
2. Минимальный поток выдуваемого из фена воздуха наоборот, завышен. Без определённой сноровки паять очень маленькие BGA-микросхемы будет очень проблематично, а то и невозможно – их будет просто сдувать с места установки на плате. Приемлемым потоком воздуха будет тот, который на минимально установленном уровне и самой маленькой насадкой на фен не будет сдувать мелкие детали платы.
Понятное дело, что при выборе и покупке у вас может не получиться проверить эти параметры. В таком случае необходимо сразу оговорить с продавцом момент возврата или замены паяльной станции в случае несоответствия её вашим требованиям, которые вы сможете проверить в процессе работы, что называется в натуре.
Не забывайте изучать инструкцию/руководство по эксплуатации того или иного оборудования, если таковая имеется и она на понятном языке. Если вам что-то незнакомо или непонятно, то спрашивайте у знающих людей.
Следующим необходимым прибором является «Микроскоп»
В данный момент доступно много моделей микроскопов, но, практически все они китайского происхождения. Чем это чревато? А тем, что оптика у них «пластмассовая». После 10мин. работы с таким микроскопом глаза очень устают и впоследствии это вредно для зрения.
Совсем другое дело – работать с микроскопами отечественного производства марок МБС-1, МБС-2, МБС-9, МБС-10 (Микроскоп Бинокулярный Стереоскопический). Прекрасные длиннофокусные (а нам нужны именно такие) с отличной оптикой и подсветкой рабочей поверхности микроскопы.
Проблема состоит в том, что сейчас найти их становится всё труднее. А если и найти, то просят за них немало денег. Можно поискать по объявлениям в интернете, а также у ремонтников мобильных телефонов, часов и т.д. (многие запаслись ими ещё раньше и теперь перепродают по гораздо высшей цене). Если же найти «наш» микроскоп не удаётся, то придётся тщательно выбирать из предложений, которых полно в сети Интернет, внимательно изучая характеристики и отзывы пользователей.
При выборе микроскопа необходимо уточнить наличие сменных окуляров, запасных крепёжных элементов, а также ламп подсветки и источника питания подсветки. Обычно это стандартный набор ЗИП микроскопов серии МБС. Проверить все регулировочные элементы на плавность хода, отсутствие провалов и неплавных регулировок, а также физическую целостность всех элементов – всё-таки микроскоп – устройство весьма точное и дорогое, поэтому необходимо тщательно всё проверить.
Следует отметить, что микроскопы, которыми пользуются в различных мед. учреждениях, лабораториях и т.д. нам абсолютно не подходят, так как они короткофокусные и у них малый обзор поверхности.
Далее рассмотрим держатель плат. При выборе нужно обратить внимание на материал из которого изготовлен держатель. Часто попадаются держатели из пластика. Такие не подходят, так как они непременно будут плавиться под воздействием температуры термофена паяльной станции при демонтаже/монтаже элементов на плате. Допускаются изготовленные из термостойких пластмасс, зажимные элементы которых усилены металлом. Также нужно проверить наличие симметричных соосных прорезей-канавок на зажимных «щеках», в которых, собственно, надёжно удерживается плата.
Конструкция представляет собой прямоугольную пластину, изогнутую буквой «П». На боковых гранях просверлены 4 отверстия — по 2 на каждой. В них будут вставлены направляющие оси с пружинами. По размерам боковой грани изготовлена подвижная прижимная щека. В ней также просверлены 2 отверстия, через которые она будет скользить по направляющим. Отступив 3-4мм от верхней (продольной) кромки прижимной щеки, на ней по всей длине сделана канавка-прорезь. Точно так же и на боковой грани.
Причём нужно чётко выдержать размеры, чтобы плата удерживалась ровно по всей длине и горизонтально. С противоположной стороны на щеке приварено колечко, с помощью которого прижимная щека отводится на нужное расстояние. Возврат в исходное положение, а также прижим платы обеспечивают 2 пружины, надеты на направляющие оси. Такая вот нехитрая конструкция. Со временем я добавил ещё одну прижимную щеку с колечком с противоположной стороны. Иногда бывает необходимость зажимать сразу 2 платы одновременно. Но это редко. Вот так, для наглядности, выглядит установленная плата сотового телефона:
Покупать готовый держатель или изготавливать самому — дело личное каждого. Главное, чтобы конструкция надёжно удерживала плату и была устойчива к повышенным температурам.
Микроскоп для пайки микросхем
Пайка микросхем – весьма деликатное дело, требующее высокой точности и аккуратности. Зачастую нужно работать с настолько мелкими элементами, что не спасает даже стопроцентное зрение. А если оно неидеально, ситуация ухудшается многократно. В этом случае встает вопрос о приобретении увеличительного прибора, который сделает работу с микросхемами более удобной. Один из вариантов – микроскоп для пайки. Второй – налобная или настольная лупа с бестеневым освещением. И лучше всего использовать оба устройства. Сейчас расскажем почему.
Что лучше: бестеневая лупа или микроскоп для пайки?
Каждый, кто хоть раз работал с микросхемами, знает, что пайка – это многоэтапный процесс. Вначале паяем, потом осматриваем результат и оцениваем качество. Найти универсальный увеличительный прибор, который будет удобен на всех этапах работы, невероятно сложно. Обычно для самой пайки используют бестеневую лупу небольшой кратности. Она создает правильное освещение и не мешает во время работы.
Главное в такой лупе – оптика. Чем она лучше, тем четче будут видны все детали. Специальный микроскоп для пайки микросхем используют уже на этапе оценки качества припоя. Места соединений удобно осматривать на высокой кратности, которая недоступна большинству луп.
А можно ли сделать микроскоп для пайки микросхем своими руками? Да, можно, но лучше не надо. При создании собственного оптического прибора вы не сможете обойтись без профессиональных оптических элементов. Самые дорогостоящие из них – объективы, окуляры или даже обычные линзы – придется покупать в любом случае. Вы не сможете сделать их самостоятельно. Куда проще и дешевле купить стереоскопический микроскоп для пайки, который своими руками вы собирали бы несколько месяцев и вряд ли сильно при этом сэкономили бы.
Почему для пайки стереоскопический микроскоп – лучший выбор?
Во-первых, такой микроскоп передает объемную картинку, поэтому припой можно будет рассмотреть под разными углами.
Во-вторых, многие модели комплектуются панкратическими объективами, что позволяет плавно менять увеличение в широком диапазоне. Отдельные стереоскопические модели могут приближать от 5 до 100 раз. Их как раз таки и удобно использовать на всех этапах пайки. Это универсальные микроскопы.
Третья причина – возможность выбора рабочего расстояния. Не каждый микроскоп подходит для работы с микросхемами. Иногда схему просто физически невозможно положить под объектив – она там не помещается. А стереоскопические микроскопы часто можно перемещать вдоль штатива, регулируя таким образом рабочее расстояние.
Лучшие прикладные и лабораторные микроскопы
Все микроскопы предназначены для одной цели – увеличить изображение объекта. Это необходимо в лабораториях, при работе с мелкими деталями (например, пайка микросхем или ювелирное дело). Рейтинг микроскопов 2020 года познакомит с популярными среди пользователей моделями для прикладных и исследовательских задач.
Как выбрать микроскоп
Существуют различные виды микроскопов.
Чтобы выбрать хороший микроскоп, прислушайтесь к таким советам.
Лучшие микроскопы для пайки
Иногда при пайке микросхем увеличение просто необходимо. Бывает, что можно обойтись и без него, элементы видны и так. Но глаза быстро устают, требуется больше времени, чтобы рассмотреть что-то. Микроскоп здесь тоже будет хорошим помощником. Микроскоп для пайки должен иметь хорошее качество «картинки», кратность увеличения не так важна, а вот освещение и организация рабочего «столика» играют ключевую роль. Подставка для плат должна быть термоустойчивой и удобной. В топ микроскопов для пайки вошли самые популярные модели.
1. Supereyes B008
Это цифровой микроскоп высокого качества матрицы (5 Мп), может использоваться в разных сферах, включая лабораторные исследования. Благодаря своим характеристикам и комплектации Supereyes B008 отлично подходит для пайки микросхем и рекомендуется для оснащения мастерских и сервисов электроники.
Микроскоп укомплектован USB-кабелем, штативом на подставке, диском с программным обеспечением Supereyes v3.54 и удобным кейсом для компактного и безопасного хранения. Высота штатива мягко регулируется. Подсветка микроскопа светодиодная, яркостью можно управлять самостоятельно. Работает девайс при подключении к ПК, при этом операционка должна быть Windows XP SP2 и выше, Vista, 7, Mac OS x 10.5 и выше, Linux.
Прибор может увеличивать в диапазоне 1-500 крат, степень увеличения можно плавно менять. Фокусировка регулируется вручную. Программное обеспечение позволяет записывать и хранить видео и фотофайлы, обрабатывать их, проводить линейные и угловые измерения, некоторые расчеты. При записи видео происходит автоматическая стабилизация изображения. Работать с устройством можно как со штатива, там и с руки, получая изображение объекта под углом, что значительно расширяет возможности оператора при пайке.
Стоимость прибора в фирменном магазине – 7 тысяч рублей. На китайских площадках его можно найти немного дешевле. Но тут возникает опасность приобрести копию сомнительного качества, заплатив почти оригинальную цену.
Отзывы покупателей
Микроскоп пришел с бесплатной доставкой, в отличном пластиковом кейсе, работоспособность тоже как надо, картинку видно для увеличения места пайки само то. Ждал посылку недолго, пришло на мое отделение почты.
Очень хорошая вещь, поставили на паяльную станцию в качестве доп опции и не жалеем. Рекомендую.
2. Andonstar ADSM201 VGA HDMI
Это цифровой микроскоп почти профессионального уровня. Он оснащен дисплеем 480 x 854 пикселей и может работать как через ПК, так и автономно. Особого внимания здесь достоин штатив. Подставка из металла не боится термонагрузки, высота камеры (расстояние до подставки) плавно регулируется в диапазоне 40-150 мм, светодиодная подсветка установлена на гибких креплениях, расположена с двух сторон от объекта. Ее можно менять по углу, направлению, яркости. Корпус самого устройства также металлический. Размер рабочей платформы 14,5 на 8 см.
Матрица камеры 3 Мп, кратность увеличения может достигать 10-300. Фокусное расстояние можно менять вручную в диапазоне 10-150 мм. В комплекте с микроскопом есть кабель HDMI, USB-кабель и адаптер VGA, благодаря чему Andonstar ADSM201 можно подключать к проекторам и любому подходящему экрану. В зависимости от потребности, качество фото и видео можно устанавливать из предложенного диапазона. Прибор может быть оснащен картой памяти до 32 ГБ (ее надо докупать отдельно). Максимальная скорость фотосъемки 30 кадров в секунду. Стоит такой микроскоп около 11-12 тысяч рублей.
Отзывы покупателей
Постоянно работаю с мелкими микросхемами и стало садиться зрение, поэтому задумался о покупке микроскопа для пайки. Купил данный микроскоп и уже не представляю себе, как я раньше без него обходился? Картинку выдает четкую и светлую, паять удобно, достаточно большое расстояние до объектива, удобно под ним пролезть с паяльником. Большим плюсом стало наличие встроенного дисплея, можно наблюдать картинку без подключения к ПК и неплохой подсветки. В целом очень удобная штука оказалась, рекомендую к покупке.
Хорошая штуковина. Немного переделал, перевернул штатив и закрепил к стене. Теперь любой формат плат не проблема. Короче доволен как слон. Магазину благодарность
3. Стереоскопический микроскоп МБС-12
Стереоскопический микроскоп в принципе не может стоить дешево. Цена МБС-12 около 100 тысяч рублей. Но это новый уровень комфорта и качество работы во время пайки. Стереомикроскоп дает эффект объемного зрения, как без него, но только с хорошим увеличением. Такой эффект позволяет проводить ремонт микросхем не меняя положения платы или увеличительного прибора. Данная модель рекомендуется для ювелирных и других мастерских, где много тонкой работы с микроскопическими объемными объектами.
Микроскоп дает увеличение в 5-102 раза. Меняется степень увеличения плавно, при каждой кратности качество изображение неизменно высокое. Поле зрения прибора хорошее, в диапазоне 2,5-40 мм. У данного устройства есть дополнительная бинокулярная насадка, которая расширяет его возможности.
Прибор установлен на штатив, рабочее расстояние 8 см. Есть галогенная подсветка. Микроскоп может работать как в проходящем, так и в отраженном свете. В комплекте идет набор окуляров и светофильтров, чехол для удобного хранения и несколько предохранителей.
4. Saike Digital SK2700VS
Saike Digital SK2700VS – это специализированный промышленный микроскоп для пайки. Он имеет профессиональный штатив и рабочую поверхность, которая не боится горячего инструмента. Размер подставки 28 на 25 см. Рабочее расстояние 95-100 мм, а рекомендуемая высота объекта 120 мм.
Это цифровой микроскоп, он имеет хорошую стеклянную оптику с увеличением 0,67 X — 4,6 X (установлен профессиональный объектив C-mount ), и кратностью цифрового зума составляет15 X — 105 X. В камере стоит матрица на 2 Мп.
Для удобства оператора в устройстве предусмотрено много регулировок. Яркостью подсветки можно управлять. Она организована в виде кругового светодиодного фонаря с радиусом 27 мм. Регулировка по третьей оси составляет 39 мм, из них вверх 29 мм, вниз 10 мм. Диагональное поле зрения составляет 23-3,4 мм. Часть настроек относится к цифровой составляющей, например, регулируется баланс белого, скорость съемки (максимально возможная 30 кадров в секунду).
Стоимость установки 16 тысяч рублей.
