Схемотехника наших адаптеров

В этой статье мы бы хотели рассказать и показать что такое качественная версия адаптеров Вася Диагност и что наши адаптеры лучше чем у конкурентов. А так же пояснить что значит «НЕ КИТАЙ».

— наша версия именно Вася Диагност 19.6. а НЕ VCDS 19.6 eng + Вася Диагност 19.5,
— простая установка из одного файла, без дополнительных патчей
— прибор отображается как «Диагностический адаптер Вася Диагност PRO», а не как китайские клоны с именем «Ross-Tech Direct USB Interface»
— мы не стесняемся плат наших приборов и поэтому показываем правильную схемотехнику с качественными элементами

Вася Диагност

Особенности качественной версии Вася Диагност:

Вася Диагност v2.0 (обновленная версия 2018 года)

Адаптер отличается от старого как внешним видом, так и электронными компонентами.

Также как и адаптер предыдущей ревизии новый адаптер поддерживает все автомобили VAG группы, независимо от года выпуска и модели. Также как и классический Вася Диагност новый адаптер имеет защитный диод от переплюсовки.

Главные отличия:
— удлиненный корпус. Позволяет более удобно подключаться к автомобилям у которых OBD2 разъем углублен (например Audi A4 B5),
— USB кабель на разъёме. Кабель подключается к адаптеру с помощью USB-A разъема. К адаптеру крепится с помощью небольшого болтика. Если в процессе эксплуатации кабель будет поврежден, то его можно без проблем заменить на новый самостоятельно.
— два светодиода состояния в удобном месте. Старый адаптер имел один светодиод, который зачастую просто было не видно при работе.
— пины OBD2 разъема «позолочены» для защиты от окисления и лучшего контакта
— используется чип FT232RQ вместо FT232RL, что гарантирует полную совместимость с новейшей Windows 10 64 bit, а так же любыми другими версиями выпущенными ранее. Также использование FT232RQ даёт дополнительную гарантию подлинности чипа, на рынке очень много подделок FT232RL
— установлен высокоскоростный приёмопередатчик CAN шины ATA6561 с поддержкой CAN-FD
— логика реализована на 16V8B в корпусе TSSOP20 с низким потреблением тока и увеличенной скоростью работы
стабилизатор напряжения размещен на плате, что позволяет более эффективно распределять тепло.

Источник

FTDI наносит ответный удар

Иногда борьба корпораций с конечными пользователями приобретает гротескную форму, что и побудило меня написать этот пост. Коротко: я перестал ~~беспокоиться~~ любить FTDI.

Если вы используете устройство с подключением через конвертер USB2COM на чипе FTDI под Windows — берегитесь. В рамках борьбы ~~с пользователями~~ за интеллектуальную собственность FTDI ломает контрафактные чипы программными средствами.

Анамнез

Долго выбирал и, наконец, купил несколько плат Arduino с лучшим конвертером USB2COM всех времен и народов FTDI FT232RL. Предполагал использовать их в учебном процессе из-за простоты и уже разведенного набора датчиков, светодиодов и динамика.

Хабражители предупреждали о подделках, но зачем отличать подделку от оригинала, если все работает. В начале октября 2014 года вышла серия обновлений Windows 7. Через какое-то время установленные драйверы стали выдавать ошибку «COM port is busy». Впоследствии не значит вследствие. Злые языки утверждают, что в драйверах был time bomb на 01.10.14. Не берусь судить, ибо именно эти платы я не перепрошивал долгое время.
Помня, что были обновления, я немедленно установил самые ~~лучшие~~ свежие драйверы «CDM v2.12.00 WHQL Certified». После чего ошибка сменилась на «Can’t find driver for this device».

Диагностика

Гугление выявило что с подобной проблемой столкнулось не только сообщество любителей Arduino, но и автолюбители использующие FT232 в OBD адаптерах, и многие другие, использующие этот чип в своей жизни. Обычно проблему решали заменой кабеля на чипах CH340, CP2102, PL2303 и т.п. Но я не мог заменить кабель, поскольку чип запаян на плате
У меня прописался нулевой идентификатор PID FTDIBUS\COMPORT&VID_0403&PID_0000.

Процесс выхода чипа FTDI из строя состоял из двух стадий. Сначала происходит автоматическое обновление драйверов FTDI через Windows update. Эти драйверы не изменяют PID, а просто отказываются работать с неправильным с их точки зрения устройством.

Пользователь, скачивает свежие драйвера, не читает и соглашается с лицензионным соглашением, после чего драйверы изменяют PID на 0000. Рекомендованное лечение: поставить старые драйверы 2.8.14 (или ранние), прописать правильный PID (по возможности заблокировав его на запись), в дальнейшем не обновлять драйверы FTDI.

Лечение

На основной компьютер под W7-64 старые драйверы не ставились. Утилита MProg устройство не видела. Виртуалка устройство с PID0000 тоже не видела. На древнем компе с WXP удалось поставить старые драйверы, заменив в inf файлах PID_6001 на PID_0000. Потом поставить фирменную утилиту MProg для прописывания PID (скачанную с официального сайта). Прошить чип FTDI FT232RL заново, используя прошивки с arduino.cc.
UPD 23.10.14: makaroff опубликовал комикс о лечении.

Выводы

Замечательная компания FTDI сменила тактику борьбы с поддельными чипами. Ее решение изящно, легально и позволяет контролировать рынок. Вот только устраивает ли оно конечных пользователей? Если ранее, вы просто устанавливали драйверы штатными средствами Windows, то теперь, новые драйверы поставляются в виде exe и при инсталляции вы принимаете лицензионное соглашение, в котором есть такие слова:

1.5 Use of the Software as a driver for, or installation of the Software onto, a component that is not a Genuine FTDI Component, including without limitation counterfeit components, MAY IRRETRIEVABLY DAMAGE THAT COMPONENT
В вольном переводе звучит так: использование этого программного обеспечения с поддельными компонентами может привести к повреждению этих компонентов.

Что ж, если у меня будет выбор, то я больше никогда не куплю продукт содержащий компоненты FTDI. Неважно, какие это будут компоненты — поддельные или настоящие. Жена не разрешает покупать электронный микроскоп, чтобы отличить подделку от оригинала.

Источник

Разница сканеров ELM327 USB на контроллере FTDI, Prolific и CH340 К списку статей

В доступных OBD2 адаптерах для обмена данными между компьютером и адаптером используется интерфейс COM-порта. В настоящее время в ноутбуках физически отсутствует COM порт, а взамен пришел многофункциональный USB порт. В связи с этим для соединения с компьютером в адаптерах используется преобразователь интерфейса COM-USB, в задачу которого входит преобразование физических команд COM-порта (RTS, DTR, TxD, RxD и др.) в команды USB-интерфейса. Встречное преобразование USB-COM в компьютере происходит по средством программного драйвера самого устройства. Таким образом, в результате установки драйвера устройства в системе компьютера возникает «виртуальный» COM-порт с конкретным номером. В случае необходимости данный номер можно изменить непосредственно в свойствах программного драйвера.

Преобразователи COM-USB производят разнообразные компании. Таким образом, для определенного преобразователя требуются свои собственные драйвера, которые поставляются производителем. Среди известных преобразователей можно выделить:

Таким образом, для стабильной работы адаптер ELM327 USB должен быть на чипе FTDI.

Для того чтобы определить на каком преобразователе выполнен сканер ELM327 USB необходимо:
— подключить адаптер в USB;
— открыть стандартный диспетчер устройств в windows;

— двойным нажатием на устройство заходим в свойства, переходим на вкладку «Сведения» и в выпадающей строке выбираем «ИД Оборудования»

Значения будут соответствовать:

Таким образом, адаптер ELM327 USB на преобразователе FTDI значительно дороже чем аналоги, при этом только он обеспечивает высокую скорость и качество работы. Недобросовестные продавцы предлагают адаптеры без указания производителя преобразователя и часто продают самый дешевый CH340. Уважаемые покупатели, надеемся наша статья поможет Вам сделать правильный выбор.

Купить ELM327 USB v 1.5 на преобразователе FTDI всегда можно в интернет-магазине TOPDIAG.BY

Широкий выбор оборудования для компьютерной диагностики автомобилей, ремонт автомобильных диагностических сканеров и адаптеров различной степени сложности, доставка диагностического оборудования по Минску и всей территории РБ, возможна доставка в РФ.

Офис: г. Минск, ул. Скрыганова, 6-3/47 ИП Латыпов Николай Кабилжанович УНН291078028 Свидетельство выдано Минским горисполкомом 29.12.2011 г., РБ, г. Минск, ул. Скрыганова, ЧБ-9.

Интернет-магазин зарегистрирован в ТР РБ 29.01.2013г.

Источник

что такого в FT232 или чем она отличается?

Объяснить, что делает операция *& и чем она отличается от простого указателя?
Пожалуйста объясните что делает этот оператор. чем он отличается от простого указателя?

Чем отличается ListBox DialogSheets в Excel от такого же в UserForm’е?
Скажите, чем отличается ListBox DialogSheets в Excel от такого же в UserForm’е? По-моему он.

Как создать прямоугольную матрицу и чем она отличается от квадратной?
Как создать прямоугольную матрицу и чем она отличается от квадратной?

Народ любит семейство FT232, потому что на них можно делать программаторы.

Товарищи, вы совсем сдурели что ли? Хрюндель вообще не поддерживается мелкомягкой сволотой уже черт-те сколько! На кой хрен это говно мамонта использовать?

И вообще, зачем издеваться над собой и держать на домашнем компьютере мастдайку? Это что за мегасадомазохизм?

Начнем с того, что старии хардверные ривизии продифика не поддерживаются на виндусе старше чем xp 🙂
Потом не надо делать поспешных выводов, может у человека есть причины держать xp посильнее ваших эмоциогальных воплей
Например необходимость использовать оборудование, которое только на xp работает

И кстати, если не держать мастдай на рабочем компе, то что держать?

Как там буржуины говорят: Never touch (change) the running system?

В правописании могу жестоко ошибиться, но смысл понятен, надеюсь 🙂

Источник

Ft232rl или ft232rq в чем разница

В общем данная статья не нова, и наверное многим известна, но большинство счастливых обладателей адаптеров на чипах FT232RL все-же не редко задают вопросы в разных темах по оживлению своих адаптеров.

Немного истории… Не так давно собрал и я адаптер на FT232RL и L9637D, по схеме, предложенной Greys. Сваял платку, навесил детальки… Подключил к ноутбуку, драйвера встали как по маслу, присвоился порт com3. Хорошо. Окончательно собрал адаптер, упаковал в корпус, иду проверять на авто. Подключаю к ноуту адаптер, и … Устройство не определяетя(((
Вскрывал несколько раз, перепаивал, протирал, промывал, бесполезно… Расстроился… положил адаптер отдыхать, а сам думать, что ж еще я не правильно сделал?!

Случайно наткнувшись на статью в интернете о том, что контора FTDI, производящая чипы FT232RL, выпустила новые драйвера, которые программно «ломают» кооперативный чип, который установлен в каждом втором китайском k-line адаптере. Я за свой купленный FT232RL был не особо уверен, что он 100% оригинал. И решился его воскресить…

Далее описана краткая методика восстановления, + ко всему этому сами драйвера и программатор к FT

1. Самым первым делом, нужно отключить автоматическое обновление драйверов в ОС. Т.к. у меня установлена Windows7, то нижепреведенный способ именно под Windows7, под Windows XP не знаю.
На значок «Мой компьютер» давим правой кнопкой мыши, выбираем «Свойства» в самом низу. Далее в списке слева выбираем «Дополнительные параметры системы». Нажали, идем на вкладку «Оборудование», и давим на кнопку «Параметры установки устройств». Вылезет окно, и ставим точки там, где требуется, а именно «Нет, предоставить возможность выбора» и «Никогда не устанавливать драйверы из Центра обновления Windows», сохраняем…
На этом этапе закончили.

2. Требуется удалить эти злобные дравера, которые и убили вашу FT-шку. Идем в диспетчер устройств (запустить меню и поиске забить «диспетчер», а там и найдете), и найти не определенное устройство. Оно отображается как FT232R USB UART. Нажимаем на него и удаляем сначала драйвера, а потом отключаем само устройство. Все, выдернули адаптер из USB-порта, и пока не подключаем…

4. Теперь можно покурить и действовать дальше.
Подключаем адаптер, и видим, что дравера для этого устройства не установлены. Хорошо… Идем в диспетчер устройств, находим неопознанный адаптер и жмем что-то типа «обновить драйверы вручную». И тут указываем путь для распакованной папки с драйверами.
И вуаля, видим, что драйвера начинают устанавливаться!
Можно снова покурить и переходить к следующей процедуре…

5. Распаковываем программатор в удобное для вас место, программатор называется MProg. Распаковали, запустили файл MProg.exe
Появляется окно, идем по кнопкам «Tools» => «Read and Parse»

Далее… В окне «Product ID» вместо 0000 вбиваем 6001. Вбили? Отлично. Теперь выполняем «File» => «Save as…», сохраняем, желательно на рабочий стол. И вот теперь выполняем «Device» => «Program».

ВСЕ! Почти… Windows7 опять выдает «Драйвера для этого устройства не установлены». Не пугайтесь, ничего страшного…

Тел.+7(495) 229-40-05, e-mail: sales@tkm.ru

Доступ к USB устройствам через сеть.
Сканеры, принтеры, USB FLASH,
ключи и многое другое

Переходники CAN

Доступ к шине CAN через
RS-232, USB или Ethernet

Промышленные USB хабы

Дополнительно

Наш каталог

Коммуникационные серверы USB в RS-232/422/485 USB в Ethernet и хабы Мультипортовые платы PCIe Мультипортовые платы uPCI Преобразователи/повторители Переходники в CAN Промышленные компьютеры Мультипортовые платы PCI Промышленный Ethernet Модули Ввода/Вывода Медиаконвертеры Источники питания на DIN-рейку IP – видеонаблюдение Контроллеры Беспроводные коммуникации Промышленные процессорные платы

Список всех товаров
Поиск товара Расширенный поиск
Забыли пароль?
Забыли имя пользователя?

Сейчас на сайте

Адаптер USB-COM, как выбрать правильно.

В последнее время (точнее, уже немало лет) компьютеры, как ноутбуки, так и десктопы, не оснащаются последовательными портами RS-232. Просто отпала необходимость в наличии этого интерфейса – на рынке практически не осталось массовых внешних устройств, которые подключаются через стандартный COM порт. Но, тем не менее, есть масса приложений и устройств, которые используют только последовательные порты стандартов RS-232/422/485. Это различные ресиверы, в которых перепрошивка выполняется через последовательный порт, диагностическое оборудование для автомобилей и многое другое. Если нет такого порта в компьютере, то что же делать?

Почти в любом компьютерном магазине можно купить специализированные переходники USB в последовательный порт RS-232. Ценовой разброс подобных переходников просто огромный: от 1 доллара за «шнурок» сомнительного происхождения на eBay, до 30-50-100 долларов за устройства, некоторые из которых ничем не отличаются по внешнему виду от однодолларового «шнурка». Так что же выбрать? Интернет полон как положительных, так и отрицательных отзывов о совсем недорогих переходниках. У кого-то они работают без проблем, у кого-то та же модель насмерть отказывается работать. Почему? Тут есть две возможные проблемы: это может быть как проблема с программным обеспечением, так и чисто аппаратные проблемы.

Во-первых, скажу банальность, что не стоит ждать чудес от недорогих устройств. Качественное программное обеспечение – это не то, что может себе позволить небольшая компания. Да и комплектующие для производства тоже сильно отличаются по цене.

Почему мой переходник USB-COM не видит моё устройство?

Есть несколько возможных причин.

Рисунок 1. «Правильно» сделанный переходник-кабель USB-COM Mini :

Провода не впаяны прямо в плату, а подключены разъёмом. Это предотвращает механическое обламывание проводов.
Есть индикация – 2 LED.
Сама плата покрыта лаком, все отверстия покрыты золотом против окисления.
Две микросхемы: как моста (в данном случае, FTDI FT232RL), так и преобразователя уровней ZT231LEEA.
Качественный монтаж, качественная элементная база.

Если вам приходится часто использовать переходник, носить его постоянно в сумке, подключать в помещениях с пыльной или агрессивной средой, то все эти «мелочи», на которых обычно экономит большинство производителей, вам не покажутся мелочами. Кроме того, разведены все 9 сигналов RS-232, что позволяет использовать этот переходник с любыми устройствами RS-232.

2. Ещё одним критерием качества является поддержка переходником всех 9 стандартных сигналов RS-232. Во многих моделях недорогих переходников поддерживаются только 3 сигнала из 9. Для многих устройств этого вполне достаточно, например, для управления частотного преобразователя. Другим же устройствам, например, считывателям штрихкода, необходимы все 9 сигналов. Опять же, переходник, в котором есть полный набор модемных сигналов, может легко работать с любыми устройствами RS-232, а те, у которых задействовано только 3, увы. А производители далеко не всегда афишируют это свойство своих изделий. Так что при поиске переходника уточните, какие сигналы нужны для подключения вашего устройства, и проверьте, чтобы их поддерживал выбранный вами переходник. Между прочим, далеко не все мосты USB-UART поддерживают все модемные сигналы.

Рисунок 2. Преобразователь USB-COM в «гражданском» исполнении (пластиковый корпус). Как видно, места в этом корпусе много, что позволило сделать не только качественное исполнение, но и дополнительные электролитические конденсаторы, которые подавляют пилу на верхушке сигналов. Это повышает помехоустойчивость и надёжность данных, особенно для длинных линий. При одинаковой цене со «шнурком», этот вариант более крепкий механически.

3. Драйвера. Это вообще отдельная тема, Интернет переполнен стенаниями «счастливых» обладателей переходников неизвестного происхождения. Я вижу в этом только признаки мазохизма, не более того. Если человек готов сэкономить 300 рублей и потратить недельку-другую на поиск и установку драйверов, ну, что можно сказать?

Рисунок 3. Устройство преобразователя USB-2COM на два порта RS-232. Выполнено на микросхеме FTDI FT2232D. Соответственно 2 высокоскоростных преобразователя уровней (до 921 КБит/с), двойная индикация, сглаживающие конденсаторы, внешний кварцевый генератор. И понятно, почему двойная цена.

4. Именно непредсказуемые «зависания» являются самым главным недостатком для всех конвертеров USB в COM порт. Некоторые переходники, например, на Prolific, могут работать по несколько недель без «зависаний», а те, что попроще, «виснут» по несколько раз в день. Есть некоторые нарекания на TI. Правильно сделанный переходник на FTDI может работать годами без перезагрузки.

Своими руками?

В мире десятки производителей выпускают микросхемы для подобных переходников. Прежде всего, они отличаются по функциональности и по цене. Например, очень популярная микросхема CH340 представляет из себя универсальное решение для моста USB в параллельный, последовательный или инфракрасный порт. Переходники на этой микросхеме продаются от 3 долларов за штуку. Впрочем, в таких переходниках отсутствует преобразователь уровней и поддерживаются всего 3 сигнала из 9-ти по стандарту ( сама микросхема поддерживает только 6 сигналов). В совсем уж плохоньких переходниках часто вообще ставятся бескорпусные схемы неизвестного происхождения.
Что меня удивляет, так это то, что находятся энтузиасты, которые покупают такой переходник, он у них не работает, они заказывают такой же дешёвый, потом ещё один и т.д. Это как в 90-х один «бизнесмен» мне с гордостью рассказывал, что он не держит все яйца в одной корзине. И тут же начал перечислять эти корзины: МММ, Хопёр Инвест, Чара Банк. Кто жил в те времена – поймёт.

Наиболее популярные мосты USB-UART производят тайваньская Prolific и английская FTDI. Их популярность обусловлена прежде всего качеством как самих микросхем, так и программного обеспечения для них. На мой взгляд, решение FTDI гораздо более качественное, это сказывается и на цене – микросхемы от этого производителя почти в два раза дороже, чем Profilic. Однако звание чемпиона по цене принадлежит микросхемам от TI.

Выводы

Конечно, выбирать переходники надо по цели их применения. Если вам нужно только прошить спутниковый ресивер, то подойдут и переходники среднего ценового диапазона от 15 до 20 долларов. Но управление частотным преобразователем я бы им не доверил. Мало ли в какой момент он решит «зависнуть». Покупая переходники дешевле 15 долларов, помните: чудес не бывает и вы вступаете в лотерею.

По моему опыту, лидеры по качеству – Titan-VSCOM (на решениях FTDI) и MOXA (на TI). Что касается ICPDAS и ADVANTECH, они в своих устройствах используют Prolific, и я бы не рекомендовал эти устройства для критичных приложений, могут «зависнуть» в самый неподходящий момент.

Гарантия возврата денег Возврат за 15 дней

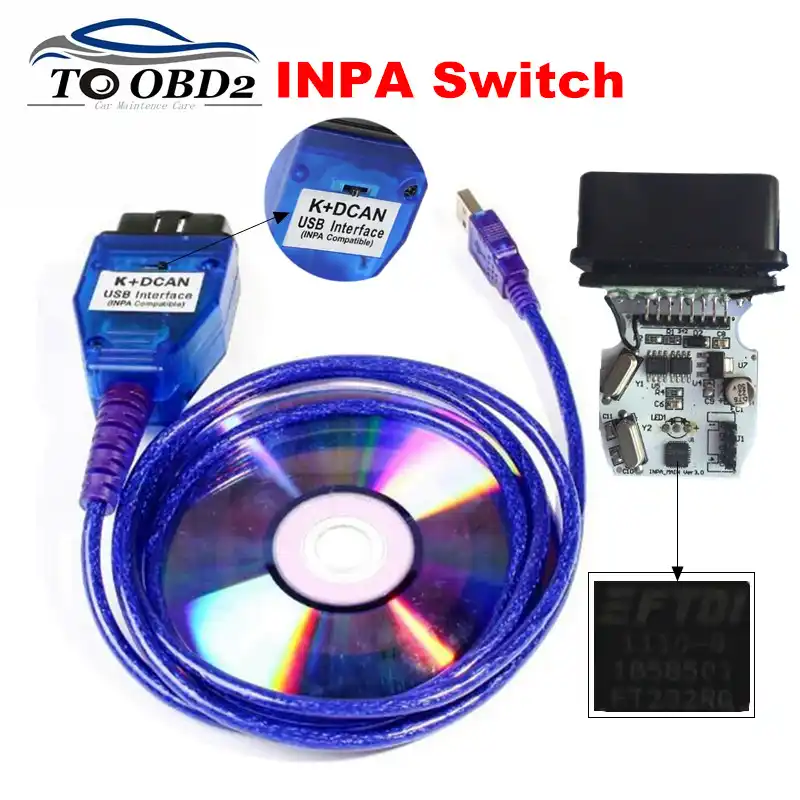

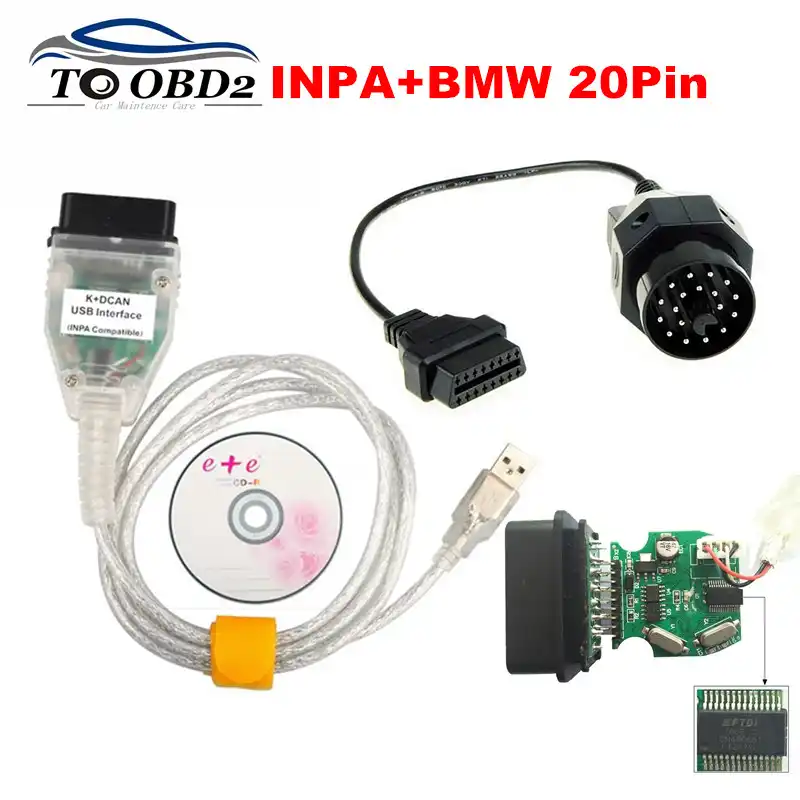

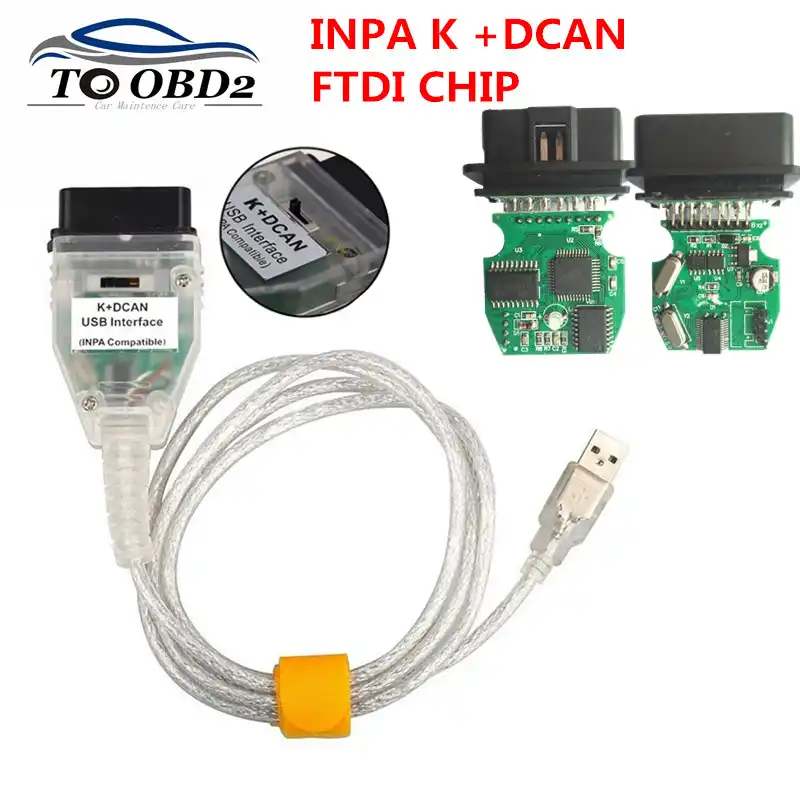

Ediabas INPA K + DCAN с новой функцией управления переключателем

Совместимый интерфейс USB для BMW серии

FTDI FT232RQ чип

INPA функция выключателя питания синий цвет

INPA функция выключателя питания белый цвет

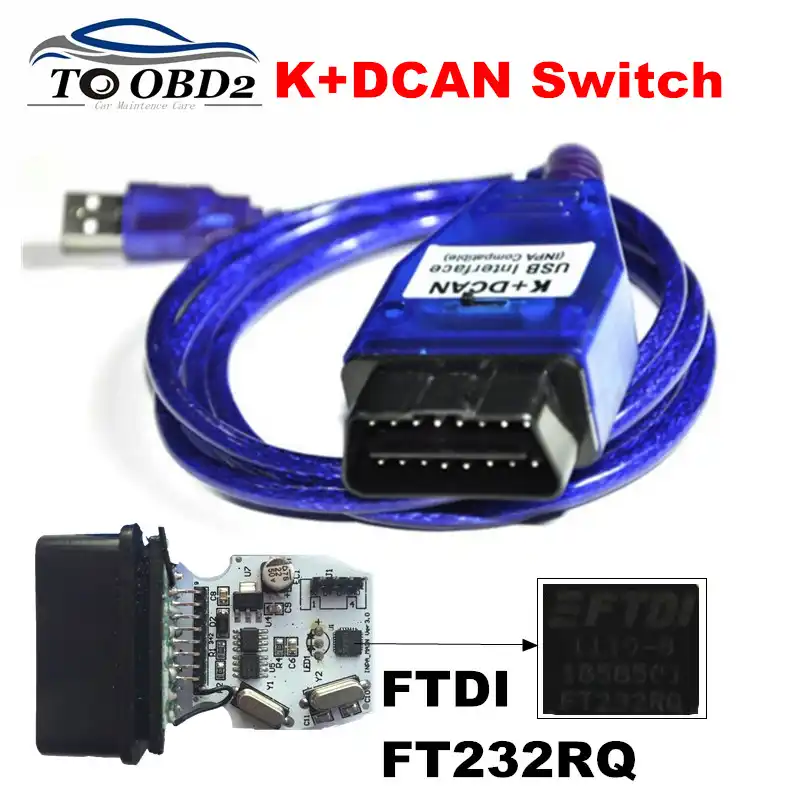

Белая печатная плата с чипом FTDI FT232RQ

(FT232RQ-это обновление FT232RL, меньшая и высокая скорость, более эффективная функция)

Новый переключатель Функция:
С помощью переключателя на устройстве вы можете использовать inpa сделать больше автомобилей. Так как некоторые автомобили должны отключаться, то можно использовать inpa k + dcan, также somes нужно подключить, что два pin, то можно сделать, но с нашим переключателем, вы можете использовать derectly проще, так что мы считаем, что он может поддерживать больше автомобилей проще
С чипом FT232RQ с переключателем, работает на BMW с 8 pin и с K-LINE протокол.

Характеристики INPA K + DCAN:

Дисплей печатной платы: белая печатная плата

Аппаратный чип: FTDI FT232RQ

Язык: на английском языке

ПК Системы требования:Только Win XP/Win 7 32 бита(Пожалуйста, закройте антивирусный программатор)

Примечание для Установка:

Пожалуйста,Отключите интернетПри запуске программное обеспечение для установки

Не обновляйтеЧерез Интернет, в противном случае устройство damgaed

Если компакт-диск не может читать или сломан при доставке, пожалуйста, не стесняйтесь связаться с нами, чтобы отправить вам ссылку для загрузки и видео установки. Заранее спасибо

Описание:
Интерфейс USB OBD2 для BMW-INPA/Ediabas-K + DCAN позволяет полностью диагностировать BMW от 1998 до 2008 (все функции, как в интерфейсе OMNITEC). Строится в 2 линиях K и D-Can magisterial

Для BMW INPA K + CAN Особенности
1. Ошибки чтения и удаления
2. Адаптация
3. Драйвер программирования
4. Applu кодирования
-И другие.

Для BMW INPA K + может поддерживать протоколы
Быстрая magisterial D-CAN и PT-CAN (500 кбит/с)
Медленный K-CAN (100 кбит/с)
Стандарт для протокола BMW (для интерфейса BMW OBD).

D-CAN для
-E60, E61 старый 03/2007
-E83 старый 09/2006
-E81, E87 старый 03/2007
-E90, E91, E92, E93 старый 03/2007
-E70 (новая модель X5)
-R56 (новая модель MINI)

PT-CAN, K-CAN-полностью переключаемая скорость magisterial CAN-вы можете диагностировать водителя без любого автомобиля

Протокол «для BMW OBD интерфейс» для старых автомобилей

-От 1995 до 1998 (не нужен K-line).
-От 1998 до 03/2008 (все модели)

Посылка список:
1 x INPA K + DCAN (опционально)
1 х компакт-диск с драйверами
