Геофизик
От греч. ge — Земля и physike — основы естествознания. Кстати, в 2021 году центр профориентации ПрофГид разработал точный тест на профориентацию. Он сам расскажет вам, какие профессии вам подходят, даст заключение о вашем типе личности и интеллекте.
Главные задачи современной геофизики: изучение и оценка природных ресурсов, охрана окружающей среды, прогноз погоды и стихийных бедствий, исследование Мирового океана, космические исследования, контроль за ядерными испытаниями. Этим и занимается геофизик.
Особенности профессии
Геофизика — совокупность дисциплин, исследующих происхождение, эволюцию, строение, свойства и процессы (природные и техногенные) в Земле и её оболочках (атмосфере, гидросфере, литосфере и т.д.).
Геофизика связана с геологическими науками (особенно тектоникой, вулканологией, петрофизикой, а также геохимией), астрономией, математикой, физикой и многими техническими науками, физической географией и др.
Освоение планеты невозможно без элементарных геофизических наблюдений — измерения расстояний, определения направлений на морях и океанах, описания и систематизации стихийных бедствий и т.д. В XVII-XIX вв. были открыты основные законы макроскопической физики. Тогда же появилось понимание необходимости глобальных наблюдений с помощью геофизических обсерваторий для глобальных наблюдений.
В 60-х гг. ХХ в., с появлением ЭВМ, геофизики смогли автоматизировать обработку результатов наблюдений. А использование методов физики твёрдого тела и физики высоких давлений позволило перейти от проблемы внутреннего строения Земли к физике земных недр.
Возможности геофизики возросли и благодаря космическим исследованиям. Возникла новая наука — сравнительное планетоведение, в которой геофизические методы играют определяющую роль. Проблемы, стоящие перед человечеством – поиск новых природных ресурсов, защита людей и природы в целом от стихийных бедствий и техногенных катастроф – делают геофизику одним из важнейших разделов современного естествознания.
Крупные разделы геофизики: солнечно-земная физика, физика атмосферы, гидрофизика и физика «твёрдой» Земли, разведочная геофизика, промысловая геофизика и вычислительная геофизика.
Солнечно-земная физика изучает явления и процессы в межпланетной и околоземной среде.
Физика атмосферы, изучающая атмосферные явления, под разделяется на метеорологию (изучает нижние слои атмосферы), и аэрономию (изучает верхние слои).
Тепловое излучение и различные оптические эффекты атмосферы изучаются актинометрией и атмосферной оптикой. Учения об атмосферном электричестве, акустике и турбулентности выделяются в отдельные отрасли науки.
Разведочная геофизика – раздел геофизики, занятый изучением глубинного строения земной коры, поисками и исследованием месторождений полезных ископаемых. Для этого она применяет гравиметрические, магнитные, электрические, сейсмические и ядерно-физические методы. Специалисты в разведочной геофизике занимаются поиском полезных ископаемых (нефти, газа, руды и пр.) и подземных вод.
Анализируя с помощью компьютера результаты измерений (сейсмических волн, гравитационных полей и пр.), геофизики выявляют месторождение полезных ископаемых; создают карты рельефа дна океана, структуры земной коры, соляных куполов и антиклинали, где аккумулируется нефть; определяют состав и генезис горных пород, толщину ледниковых покровов.
Рабочее место
Геофизики (в зависимости от специализации) работают в научно-исследовательских и проектных организациях, в геологоразведочных и нефтедобывающих компаниях.
Важные качества
Интерес к физике и географии, математические способности, аналитический склад ума. Измерения обычно приходится проводить в полевых условиях, поэтому требуется крепкое здоровье.
Оплата труда
Зарплата геофизика на октябрь 2021
Информации о зарплатах предоставлена порталом hh.ru.
Знания и навыки
Необходимы познания в области физики и географии, умение проводить измерения с помощью измерительных приборов и обрабатывать полученные результаты с помощью специальных компьютерных программ. Также необходимо уметь анализировать полученные данные в соответствии со своими исследованиями.
Специалистов-геофизиков готовят университеты и геологоразведочные вузы. Иногда в эту профессию приходят работать люди с физико-математическим образованием. Выпускники геологоразведочных техникумов, обучавшиеся по этой специальности, могут работать геофизиками-техниками. Под руководством инженера они выполняют отдельные виды измерений и обрабатывают полученные материалы.
Геофизик: кто это и в чем суть его работы
Профессия геофизика, равно как и сама наука, возникли сравнительно недавно, в середине XIX века, в силу появления новых передовых знаний о структуре земли.
Описание профессии геофизика
Освоение планеты и ее ресурсов невозможно без исследований, которыми занимается геофизика. Эта наука систематизирует знания о стихийных катастрофах, изучает и оценивает природные ресурсы, исследует Мировой океан, а также ведет контроль над ядерными испытаниями и их последствиями. По сути геофизика изучает происхождение, эволюцию, а также различные процессы, как природные, так и вызванные человеческим влиянием, в недрах Земли.
С развитием техники и компьютеризацией многих процессов в середине XX века геофизика получила большой толчок к дальнейшему развитию. Теперь эта отрасль науки играет важнейшую роль в поиске и разведке полезных ископаемых, предупреждении и защите населения земли от стихийных бедствий и техногенных катастроф.
Основное занятие геофизиков в современном мире – это изучение параметров земной поверхности, различных физических процессов, происходящих в ее недрах, а также выяснение их причин и последствий.
Обязанности геофизиков таким образом можно перечислить в нескольких пунктах:
разведка сейсмической активности,
изучение электромагнитных полей,
поведение земной коры при бурении.
Современное применение геофизики состоит как в изучении природных ресурсов нашей планеты, охране окружающей среды, так и в прогнозировании природных условий и стихийных бедствий.
Источник фото vectorjuice/freepik
Направления работы геофизиков
Геофизик может найти себе применение во многих областях. Он может заниматься научными исследованиями – анализом геофизических полевых работ и процессов, происходящих на нашей планете. Это важно для более достоверного прогнозирования природных катастроф (наводнений, землетрясений, извержений вулкана и т.д.). Помимо прочего ученые-геофизики активно занимаются преподаванием.
Более прикладное направление – это исследование месторождений полезных ископаемых, либо проектные изыскания в гражданском строительстве. Кроме того, геофизики могут оказывать консультационные услуги частному бизнесу или государству во время процедур согласования строительства.
Условия работы в профессии геофизика
В зависимости от того, какую специализацию выбирает геофизик, меняется и характер его работы. Выделяют:
Однако так или иначе специалисты всегда вынуждены работать в полевых условиях: в тайге, пустыне, в горах или даже в море.
От хорошего геофизика требуются не только глубокие познания в своей профессии, но и хорошая физическая подготовка, крепкое здоровье. Нередко геологические партии проезжают на вездеходах сотни километров в поисках месторождений. Или им вовсе приходится пешком ходить по горам, перетаскивая оборудование на себе.
Профессиональные требования к геофизикам
Один из важнейших видов деятельности геофизика в настоящее время – это разведка месторождений нефти и газа, руды, обнаружение подземных вод, сейсмические исследования. Для осуществления подобной деятельности геофизиками используются многочисленные специальные геодезические, гидрографические, океанографические, гидрологические, метеорологические или геофизические приборы. Эти инструменты помогают создавать карты земной коры, океанического дна, определять толщину ледников и состав горных пород.
Специалист-геофизик должен не только обладать знаниями в области физики и географии, но и быть опытным пользователем специальных компьютерных программ, иметь достаточную квалификацию в инженерной геологии при таких работах как строительство мостов, туннелей и прочих крупных сооружений.
Источник фото macrovector/freepik
Вакансии для геофизиков на рынке труда и уровень зарплаты
В настоящее время спрос на опытных геофизиков с высшим образованием высок. Нефтяные, газовые и горнодобывающие компании заинтересованы в приобретении новых кадров. Как правило, уже после первых курсов вуза у студентов есть возможность пройти стажировку и получить рабочие навыки, которые помогут при дальнейшем трудоустройстве. Знание иностранных языков облегчит поиск работы в зарубежных компаниях.
На сегодняшний день в целом по стране существует большое количество открытых вакансий на позицию геофизика или должности, смежные с этой специальностью. Уровень зарплаты в зависимости от требуемого опыта и предполагаемых обязанностей составляет от 60 000 до 170 000 рублей и выше.
Работодатели могут требовать от претендента на вакансию умение произвести структурную и динамическую интерпретацию полученных геофизических данных в формате 2D/3D, построение карт, участие в сборе необходимых материалов и проведении опытных полевых работ и т.д.
Где может работать геофизик
в региональных центрах, занимающихся геологией,
в инженерных бюро, осуществляющих исследования недр,
в отраслях, занимающихся добычей сырья и полезных ископаемых,
в разработке программного обеспечения, применяемого для географических и физических исследований.
Где учат на геофизика
Получить образование геофизика можно в различных ВУЗах на геологоразведочных факультетах, а также в геологоразведочных техникумах.
Геофизики, получившие специализацию в техникумах, могут исполнять некоторые виды измерений, обрабатывать полученные данные под руководством инженера.
Плюсы и минусы профессии
Профессия геофизика, несомненно, является очень интересной и перспективной. Она идеально подойдет тем, кто увлекается географией и физикой, интересуется процессами, происходящими в недрах нашей планеты, и хочет внести свой вклад в их изучение.
Частые командировки и необходимость проведения полевых работ в самых разных условиях и географических точках подойдут тем, кто не любит сидеть на одном месте. Научная же деятельность в сфере геофизики удовлетворит требования к работе тех, кто хочет посвятить себя исследованиям геологических и физических процессов и предпочитает более спокойный образ жизни.
К плюсам профессии геофизика можно отнести следующее:
интересная аналитическая работа;
высокий уровень зарплаты;
возможность карьерного роста;
востребованность на рынке труда;
возможность трудоустройства в иностранных компаниях.
Относительные минусы профессии:
требуется внимательность и высокая квалификация;
Геофизики это кто такой, чем занимается и особенности профессии
В современном мире существует множество интересных профессий, о существовании которых многие люди даже не догадываются. Сегодня мы познакомимся с профессией, которая связана с изучением естественных наук. И так, в нашей статье мы расскажем вам о таких специалистах, как геофизики это такой. Вы узнаете, что это за профессия, чем занимаются геофизики, каковы основные плюсы и минусы представленной профессии.
Сначала, следует обозначить геофизик кто это. Для этого возьмем определение из википедии, в которой сказано, что г еофизик — это специалист (инженер), имеющий высшее образование и занимающийся изучением процессов, проходящих в земной коре нашей планеты.
О профессии
Стоит сказать, что геофизик – это профессия довольно сложная. Поэтому, чтобы понять её суть, необходимо познакомиться с профессиональными требованиями, применяющимися к этим специалистам.
Рассмотрим некоторые из них:
Таким образом, мы видим, что данная профессия требует большой ответственности и наличия внутреннего стержня, к тому же грамотный специалист обязан обладать достаточно широким спектром знаний и умений.
Чем занимается
Как мы уже выяснили, геофизик занимается изучением и исследованием планеты Земля, строения всех её оболочек.
Сейчас мы подробнее познакомимся с тем, какие задачи и обязанности включает в себя профессия геофизик:
Поэтому работа геофизика очень важна в современном мире, открытия этих специалистов могут изменить наши представления о жизни в целом, к тому же их исследования позволяют людям находить новые места с залежами полезных ископаемых, предсказывать различные природные аномалии.
Где этому учат
Для того, чтобы стать профессиональным геофизиком необходимо пройти обучение, которое позволит приобрести знания и умения в области представленной профессии.
Необходимо получить высшее образование в данной отрасли. После прохождения обучения геофизик должен получить соответствующую квалификацию и опыт работы.
Этот инженер, в своей работе также должен всегда иметь желание большую часть своего времени посвящать научно-исследовательской деятельности, хорошо разбираться в принципах естественных наук, знать математику, физику, химию, не иметь хронических заболеваний.
Плюсы и минусы профессии геофизик
Каждая профессия включает в себя определённый спектр положительных и отрицательных сторон, которые просто необходимо рассмотреть в сегодняшней статье.
Начнем свое знакомство с плюсов представленной профессии:
Теперь поговорим о минусах:
Подведём итоги
Нам удалось ответить на вопрос: «Геофизик это кто?».
Благодаря сегодняшней статье мы узнали, чем занимается геофизик, что это за профессия, каковы основные плюсы и минусы представленной профессии. Данная статья будет полезна детям, которые мечтают связать свою жизнь с исследованием нашей планеты.
Нефтегазовая геофизика
Геофизики играют важную роль в нефтегазовой отрасли, поскольку они помогают находить подземные месторождения нефти и газа, создавая четкую картину того, что находится под поверхностью Земли. Геофизические данные используются геологоразведочным и производственным персоналом для определения наличия, характера и размера содержащихся в них недр. Нефтяные геофизики обычно специализируются на сборе, обработке или интерпретации сейсмических данных. Они интерпретируют эти данные для создания карт застройки буровых объектов, а также изучают физические свойства пород. Оценивают глубину, качество и обширность залежей.
Геофизики занимаются изучением строения Земли и анализируют ее физические параметры. Некоторые из них оценивают земельные свойства на предмет опасности для окружающей среды и оценивают участки плотин или строительных площадок. Некоторые геофизики проводят большую часть своего времени на открытом воздухе, изучая различные особенности Земли, а другие проводят большую часть своего времени в помещении за компьютером для моделирования и расчетов.
Типичные обязанности геофизика
Перспектива карьерного роста
После того, как специалист приобретает некоторый опыт, он переходит к обязанностям старшего геофизика, затем руководителя команды.
Это профессия для внимательных людей с аналитическим складом ума, которые не боятся работать в полевых условиях, часто по вахтовому принципу и вдали от дома. Нефтяные, горнодобывающие и нефтесервисные компании готовы конкурировать за перспективных молодых специалистов. Компания «РостБизнесКонсалт» предлагает пройти курсы профессиональной переподготовки в сфере «Нефтегазовое дело» по направлению «Геофизические методы исследований скважин». После обучения вы будите обладать всем набором практических и технологических знаний по выбранной специальности. Полученная у нас квалификация даст работодателям уверенность в ваших способностях.
В то время как многие геофизики работают в нефтегазовых компаниях, есть возможности трудоустройства в строительстве, горнодобывающей промышленности, водных компаниях и природоохранных агентствах. Некоторые геофизики могут участвовать в предоставлении консультаций по вопросам охраны окружающей среды, или могут работать в исследовательском институте над исследованием сейсмологических структур и предоставлением сейсмологической информации общественности и правительству.
Как квалифицированный специалист Вы будете играть жизненно важную роль в нефтегазовой промышленности, создавая картину того, что лежит под поверхностью Земли. Вы будете отвечать за контроль качества собранных сейсмических данных и их интерпретацию для создания карт накопления углеводородов.
Где я ещё могу найти работу?
Существует несколько категорий геофизических работ: консалтинговая, нефтяная, академическая и государственная. Правительство и академическая занятость являются весьма конкурентоспособными, но очень желательными. Начальная заработная плата обычно варьируется от 30 до 50 000, а самая высокая заработная плата обычно составляет не более 100 000, если только вы не занимаетесь высшим руководством.
Записки с буровой. Геофизические исследования в скважине.
Привет Пикабу! И снова хотелось бы отдельно поприветствовать и поблагодарить своих подписчиков, число которых растет. Как я говорил: своими плюсами, подписками и комментариями вы мотивируете меня писать дальше.
Сегодня я постараюсь вам рассказать о геофизических исследованиях в скважине (далее ГИС), как того просил @vovkaTankist в моем первом посте.
Геофизические исследования скважин (ГИС) — комплекс методов разведочной геофизики, используемых для изучения свойств горных пород в околоскважинном и межскважинном пространствах. А также для контроля технического состояния скважин. Геофизические исследования скважин делятся на две группы — каротаж и скважинную геофизику. ГИС выполняются для изучения геологического строения разреза, выделения продуктивных пластов (в первую очередь, на нефть и газ), определения коллекторских свойств пластов.
Вполне емкое и понятное определение давайте дальше уже своими словами.
В бурении ГИС очень часто используют: для контроля за качеством цементирования и профиля скважины, для получения информации о геологическом разрезе в целом и более детальном изучении характеристик продуктивного пласта, для привязки скважины к геологическому разрезу, для ориентирования клина-отклонителя при ЗБС (забурке боковых стволов) и др. Теперь обо всем помаленьку.
Есть два вида ГИС отличающиеся друг от друга по способу спуска оборудования в скважину:
-ГИС на кабеле используется в скважинах с зенитным углом до 60 градусов.
-ГИС на трубах соответственно при угле более 60 градусов, в горизонтальных окончаниях

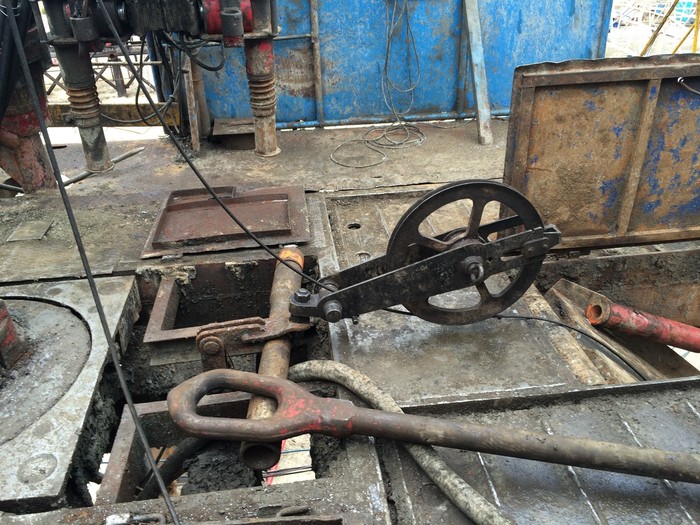

При проведении ГИС на кабеле используют так называемый подъемник это транспортное средство (Камаз, Урал и пр.) на котором установлена лебедка, принципиально выглядит так:
Собирается геофизический прибор на поверхности, цепляется на кабель, по которому подается питание на приборы, спускается в скважину путем раскручивания троса на лебедке через пару роликов (блок-балансы) на поверхности.
На лебедке установлен датчик веса и датчик оборотов, с помощью него передается информация на пульт начальнику партии и он отслеживает положение прибора и его свободное хождение (в результате не качественной подготовки ствола скважины могу происходить осыпи, сужения и дорогостоящие приборы могут застрять в скважине), спускают до исследуемой глубины, поднимают, производят первичную интерпретацию, на дальнейшую интерпретацию передают в КИП, КИП обрабатывает информацию и выдает её заказчику в виде отчета.
Вид диаграммы будет зависеть от того какие и сколько приборов спускались в скважину:
Мы подошли к вопросу: когда же на моем опыте бурения скважин мы проводили ГИС и какую информацию нам это давало?
Во первых условно их можно поделить на 3 части (каждый можете загуглить отдельно писать про них можно очень много, и здесь далеко не все методы):
— Общие исследования (2КС, БК, ГК, ПК, ГГК, НГК, резистивиметрия, акустический, кавернометрия, инклинометрия и пр.)
-Методы тех. контроля (АКЦ, ГГДТ, ГК, ЛМ и пр.)
-Детальные исследования пласта (БКЗ, БМК, МК, ИНК, СГК, ЯМК, диэлектрический волновой каротаж и пр.)
После цементирования колонны также проводиться ГИС с целью точного определения глубины спуска колонны (часто бывают ошибки), качества цементирования, степени подъема цемента (если цементирование прошло не штатно).
После достижения проектного забоя проводится заключительный каротаж для определения свойств пласта и привязки скважины.
На разведочных скважинах (когда запасы только разведываются, геологический разрез недоизучен, запасы неоконтурены) запрещено оставлять более 5 метров открытого ствола без прописанного комплекса ГИС.
Ну вот такой пост получился в этот раз, маленькие посты видимо мне никогда не написать, каждая тема на столько объемна, что даже после написание огромного поста понимаю, что пробежался лишь по верхушкам и многие важные моменты мог упустить. Данная информация может быть местами не точной, т.к. я сам не являюсь геофизиком и могу не знать нюансов данной работы.
Дополню: прочитав пост Геофизик и радиация пикабушника @Kadmir могу полностью подтвердить что геофизики во-первых не бояться радиации в привычном понимании, во вторых очень часто от них слышал что руками гораздо быстрее и в итоге получат меньше облучения чем если будут пользоваться спец. средствами при установки источника, работали молодые парни. Зеленого свечения за ними при этом не замечал =), прочитав пост убедился что все геофизики одинаковые.
Бонусом фото утки которая перепутала озеро с шламовым амбаром и сильно измазалась в нефти, нам пришлось её долго отмывать и сушить перед тем как отпустить, она нас «отблагодарила» изрядно обгадив всю сушилку. Всем добра и берегите природу!
Интересное рассуждение мудрого человека
«Первая советская нефть пошла за границу в конце 1960-х или начале 1970-х. И мы вдруг выяснили, что фантастически богаты. Но жили же мы без этих нефти и газа, и стали при этом мощнейшей мировой державой»
На нефтяном трубопроводе в Мексиканском заливе вспыхнул пожар
Поиск и разведка нефтегазовых месторождений на европейском Севере
Ненецкий автономный округ занимает четвёртое место в России по запасам нефти. В регионе насчитывается 93 месторождения углеводородного сырья. Большие запасы обусловлены тем, что территория округа – это северная часть Тимано-Печорской нефтегазоносной провинции, занимающей территорию около 600 тыс. км² (сопоставимо с площадью Украины).
За счёт того, что продуктивные пласты залегают относительно неглубоко, разработка месторождений в Ненецком АО является высоко рентабельной. При этом разведанные запасы нефти в регионе выработаны только на четверть, а газа – не более, чем на 1,5%. Поиском и разведкой месторождений углеводородов в этом регионе занимается ПАО «ГЕОТЕК Сейсморазведка», одна из крупнейших геологоразведочных компаний в мире. В этом сезоне специалисты компании завершают двухгодичную разведку Ванейвисского и Лаявожского нефтегазоконденсатных месторождений по заказу компании «Газпром».
Ненецкий автономный округ, расположенный преимущественно в субарктической зоне, богат и другими полезными ископаемыми. Помимо нефти, газа и газового конденсата, здесь обнаружены золото, алмазы, марганец, медь, никель, а также агаты и флюорит.
Ванейвисское нефтегазоконденсатное месторождение, открытое в 1973 году, располагается в 47 километрах от Нарьян-Мара, столицы региона. Это третье по запасам газа месторождение в регионе, освоение и разработка которого еще не начаты.
База сейсморазведочной партии №100 «ГЕОТЕК Сейсморазведка», которая в этом сезоне завершает работы на Лаявожском и Ванейвисском месторождениях общей площадью более 600 км².
Полевой лагерь: жилые и производственные вагон-дома на санях – «балки», полностью оснащенные для комфортного проживания и работы при минусовых температурах и шквальных ветрах. Работники партии, более 250 человек. Большая часть из них приезжают из Республики Коми и Ненецкого АО.
Сейсморазведка в тундре зимой требует использования специальной техники. Один из незаменимых помощников – многоцелевой тягач МТЛБ.
Гусеничный транспортер ГАЗ-34039 (на переднем плане) – ещё одна машина повышенной проходимости, которая оптимально подходит для эксплуатации за Полярным кругом.
Большеземельская тундра. Климат Ненецкого округа в основном субарктический, континентальный. Он определяется наличием многолетней мерзлоты, близостью холодного моря, обилием заливов, рек, болот и озёр. В целом, для округа характерна длительная зима, короткое лето, сильные ветра и небольшая величина снежного покрова.
Топографы осуществляют вынос в натуру с одновременной привязкой пунктов геофизических наблюдений и закрепляют их на местности вешками.
Контроллер современной двухчастотной навигационной спутниковой системы GPS/GLONASS, позволяющей в режиме RTK (Real Time Kinematic) определять положение точек геофизических наблюдений с сантиметровой точностью.
В результате получается такая «сетка» 300х300 метров. Площадь исследований, расчерченная сейсмопрофилями.
Идущие следом за топографами самоходные буровые станки осуществляют бурение взрывных скважин.
Вращательное роторное шнековое бурение.
Установка сейсмоприёмников. Зарегистрированные ими колебания – сейсмограммы, обрабатываются специальными вычислительными комплексами. После геолого-геофизической интерпретации эта информация дает представление о строении земной толщи и наиболее перспективных для скопления углеводородов участках – залежах.
«Сейсмокосы». По-научному: четырехканальное звено полевой телеметрической системы сбора данных. Синие коробки – FDU (Field Digital Unit), полевые цифровые модули, каждый из которых – маленький, но мощный компьютер, преобразующий аналоговый сигнал датчиков в цифровую кодовую последовательность и передающий данные по цифровому кабелю в реальном времени с частотой дискретизации 2 мс.
Возвращение техники в партию с ночной смены.
Просто о сложном: проницаемость коллекторов
Под проницаемостью коллектора понимается способность пористой горной породы пропускать сквозь себя жидкость или газ при разнице давлений.
Надо понимать, что непроницаемых пород не существует. При сверхвысоких давлениях все горные породы способны пропускать через себя жидкость и газ. Но вот в реальных условиях такие давления неосуществимы. Некоторые породы с мелкими порами, плотной упакованной структурой, такие как глины с упорядоченной пакетной упаковкой, мергели, глинистые сланцы практически непроницаемы, не смотря на то, что их пористость может быть высокой. А вот породы с крупными порами, например известняки, доломиты, песчаники хорошо проницаемы для нефти, воды и/или газа
Проницаемость горных пород при линейной фильтрации описывается законом Дарси. Был такой ученый Анри Фелибер Гаспар Дарси, который изучал гидравлику и описал закономерности движения жидкости в пористой среде. Также в честь него названа внесистемная единица проницаемости. 1 Дарси (Д) соответствует проницаемости горной породы, через поперечное сечение которой, равное 1 см2, при ламинарном (струйном, линейном, без завихрений и пульсаций) режиме фильтрации, при перепаде давления в 1 атм на протяжении 1 см в 1 сек проходит 1 см3 жидкости, вязкость которой 1 сП (сантипуаз, примерно равен динамической вязкости воды).
Хоть единица и внесистемная, есть и дольные единицы, чаще всего применяется для измерения проницаемости используют тысячную долю миллидарси (мД).
За свой вклад в науку Анри Дарси был удостоен памятника во французском Дижоне
Различают абсолютную, фазовую и относительную проницаемость.
В реальных условиях породы насыщены не исключительно нефтью, а сложной смесью нефти, воды и газа (флюидом), то есть представляют собой многофазную систему.
Спуск обсадной колонны
Добрый день. По просьбе подписчиков, которых у меня аж 8 человек, пишу пост про спуск обсадной колонны в скважину. Извините, что так долго, не мог собраться=) Приступим.
Обсадная колонна, далее (ОК) это труба, которая нужна для укрепления скважины и изоляции продуктивных пластов. ОК изготавливается из стали. Диаметр ОК, которую применяют на нашем месторождении это 340,245,178,114 мм. Вот фото ОК (взято из интернета)
Конструкция каждой трубы включает в себя ниппельную часть трубы
После того, как буровая пробурила одну секцию скважины и достала из пробуренной скважины весь «инструмент», приступают к спуску ОК 340мм (повторяюсь, у нас на месторождении такие диаметры, но бывают и другие). Трубу поднимают на буровую с помощью лебедки (кермак) и закрепляют ее на элеваторе.
На фото видно, что одна труба уже установлена в роторе, держат ее ручные клинья. Они находятся сразу под механическим ключом(УМК, желтый с тросом на конце), другая на элеваторе. Так же на первую трубу навинчивают «башмак». Он нужен, что бы закрыть ниппельную часть трубы от повреждений и для направления трубы в скважину. В башмаке так же установлен обратный клапан, что бы можно было прокачать буровой раствор через ОК. После того как, на первую трубу накрутили «башмак» с помощью гидравлического ключа и опустили до низа роторного стола, приступают к подъему следующей трубы и навинчиванию ее на ту трубу, которая уже в роторе. И так весь процесс повторяется. Как правило в первую секцию, которая называется «направление» спускают порядка 5-15 трубок. В видео видно, как происходит процесс свинчивания ОК. Видео взято из инсты, так как свои видеозаписи выкладывать не собираюсь.
Так же на трубы устанавливают центраторы «фонари». Они нужны для центровки трубы в скважине. Что бы труба располагалась по центру. Это нужно для лучшего цементирования, что бы цемент распределился по всей длине трубы и что бы не было пустых полостей между трубой и станками скважины. Цемент сначала закачивают внутрь трубы, потом продавливают его, пока он не выйдет на поверхность (на устье).
После цементирования. Ждут застывания цемента (ОЗЦ- ожидание затвердевания цемента). Далее продолжают бурить следующую секцию. У нас это «кондуктор». Процесс повторяется в том же порядке. Но уже с применением другого оборудования. Вместо ручных клиньев могут использовать «спайдер» Это устройство так же используется для удержания трубы над скважиной, но без применения физической, так как он пневматический. Нажал на педаль, клинья поднялись, еще раз нажал, опустились. Клинья меняются, в зависимости от диаметра трубы.
Для свинчивания мы используем гидравлический ключ Weatherford 16-25. Им мы свинчиванием трубы диаметром от 340 до 178 мм. В ключе меняются «челюсти» для разных диаметров. Они находятся в роторе ключа, на картинке они окрашены в белый цвет.
Везером можно свинчивать трубы и меньшего диаметра, но это не совсем удобно, поэтому мы используем ключ ГКШ-1200 с нижним захватом.
Для труб меньшего диаметра используется маленький «спайдер» СПГ-75
На самом деле еще много о чем можно написать. Все в кучу не хочется собирать. Мы еще используем компьютерную систему для контроля момента свинчивания трубы. Про нее нужно писать отдельный пост. Все выше изложенное описано в общих чертах, так что нужны подробности, задавайте вопросы=) Писатель из меня так себе, но что есть, то есть.
Бурение во время коронавируса
Решила и я рассказать как у нас обстоят дела на буровой.
Работаю сейчас на месторождении в Западной Сибири инженером по буровым растворам, в конторе, которая является подрядчиком крупного нефтегазового холдинга.
На каждом кусте месторождения подрядчиков много: непосредственно буровики (предоставляют оборудование для бурения, рабочих и бытовые условия в посёлке), сервис по телеметрии, стация геолого-технологического контроля, супервайзер и растворщик, ещё всякие водители, крановщики и повар в столовой могут быть субподрядчиками наших более крупных контор, – все из разных контор. Большинство контор маленькие. Самые крупные – буровики.
Несмотря на коронавирус месторождение живёт своей жизнью и работает в своём ритме. Привозятся продукты, питьевая вода. Бурят скважины и переезжают с точки на точку без проблем. Инженеры и начальники в наших конторах на большой земле работают так же как и раньше.
Но изменения всё же есть: для представителей мелких контор ничего не меняется, нас будут сменять сменщики в срок и без задержек. А вот у крупных контор буровиков отменили чартерные рейсы для работников, и вообще стараются никого не менять, только по срочным семейным делам и больничным, рабочие и инженеры этих предприятий остаются на вахте пока до 15 мая и это очень большой срок при том, что люди уже месяц-1,5 на работе. И это очень жестко, месяц-то работать тяжеловато, а 2-3 вообще не реально. Начинают происходить внутренние конфликты (ведь коллектив маленький и никуда не деться), все уставшие и не довольные, жалобы в столовой и на инженеров от рабочих по любому поводу, спокойные разговоры срываются на крик и т.д. А ещё все очень переживают за родных и близких, которые остались дома. Лично я звоню каждый день. И каждый день тут ждут новостей с большой земли и всё это обсуждают в курилке и в столовой.
Вот такая она долгая вахта.
Как в целом падение цен на нефть и мировой финансовый кризис повлияют на нашу отрасль пока не понятно, уж очень большой и не поворотливый механизм у нас (думаю только к лету волна дойдёт).

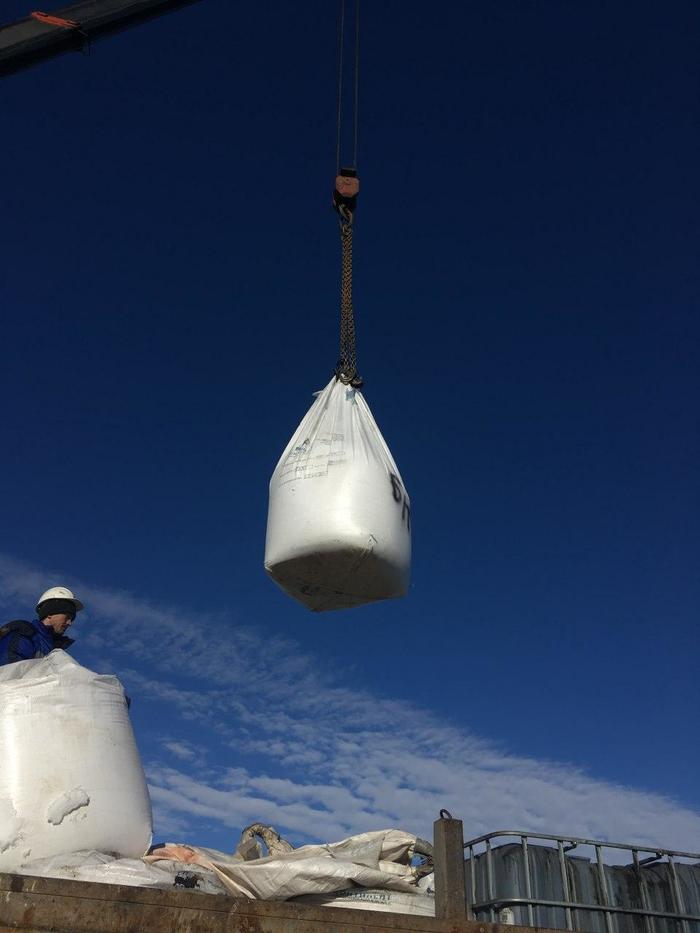

У нас переезд сейчас на другой куст: идёт погрузка химии и вышку уже сложили
Бурение. Как добывают нефть.Породоразрушающий инструмент. Лопастные долота PDC
Первый пост по профессиональной деятельности, оказался интересен читателям, даже не смотря на обилие грамматических ошибок.
А тут ещё на Пикабу зашёл и увидел как на меня кто-то дюже авторитетный сослался)
спасибо.
Приятно)
Да и я снова в аэропорту, а значит самое время запилить новый пост

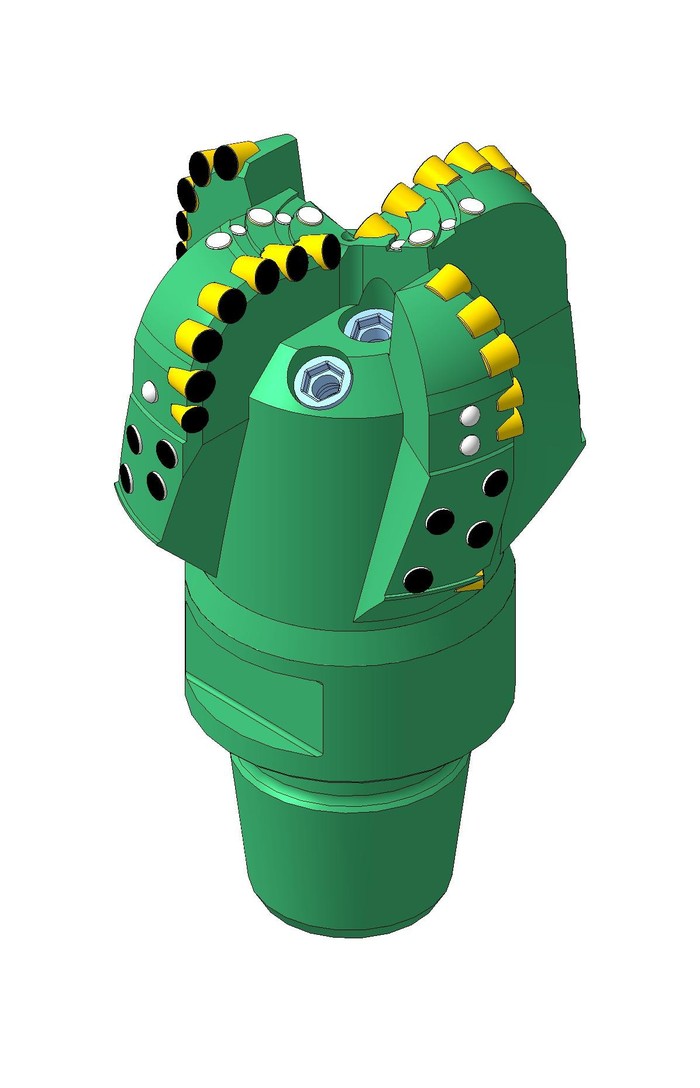

Собственно на картинке представлен спектр долот, одного из производителей.
Очень сомневаюсь, что это весь спектр, так как у завода изготовителя модельный ряд может быть прооооосто огромен. (Даже без учёта модернизации дизайнов и рестайлингов.)
В среде буровиков, считается что долотный сервис это не инжиниринг.
Долотчик это, условно говоря, сторож долота на буровой. И во многих случаях, это действительно так.
Однако, зачастую грамотный битраннер (долотный Инженер) может существенно снизить коммерческую стоимость скважины и оптимизировать безаварийную проводку. Но для этого ему придется поработать, чего делать они категорически не любят)
На самом деле, всегда необходимо помнить, мелочей в бурении нет.
(Теоретически)
Слишком уж высока стоимость конечного продукта (скважины), чтоб позволить пренебрегать мелочами.
Реалии же, несколько иные, но то такое.
К сути:
Долота PDC (pdc-кристаллы технических алмазов)
Бывают, как правило, либо стальными; либо матричными (Отличительно особенностью матричных долот и бурголовок PDC является корпус из спеченного твердого сплава на
основе карбида вольфрама, позволяющий в сравнении со стальным корпусом кратно повысить эрозионную стойкость
корпуса.)
Подбор метода изготовления корпуса зависит от многих факторов, но по сути подбирается сервисной компанией, опытным путем исходя из результатов ранее пробуренных скважин.
с корпусом разобрались вроде, далее лопасти.
как понятно из названия, лопастей у долота может быть от двух и до. Очень. Большого количества)
Ниже несколько примеров
Рандомные фото из интернета)
Количество лопастей подбирается также исходя из целей рейса и поставленных задач.
слишком сложно будет описать здесь все особенности и нюансы, но некоторые постараюсь упомянуть.
В частности чем меньше лопастей, тем агрессивнее будет долото и как следствие выше механическая скорость бурения.
(а это главнейший показатель для заказчика.)
ведь скважины зачастую строят по суточной ставке станка, и чем быстрее, тем соответственно, дешевле.
(вышесказанное актуально далеко не всегда))) почему так происходит, я думаю очевидно.
Ну а чем больше лопастей, тем стабильнее поведение долота и его управляемость.
что имеет особенную важность для инженера занимающегося проводкой наклонно направленной скважины.
тот, кто более ли менее, внимательно смотрел картинки, наверняка заметил отверстия в корпусе долота.
смысл их я думаю всем понятен, через эти отверстия, буровой раствор под давлением, выходит из бурового инструмента, и кроме того что служит для охлаждения, вымывания шлама с забоя ещё и гидромониторным эффектом разбивает породу.
ну и конечно, способствует возникновению каверн в стенках скважины и эрозионному износу самого долота.
Вот, приблизительно такому.
Ну а для того, чтоб оптимизировать позитивное и минимизировать негативное, в данные отверстия вкручиваются гидромониторные насадки, определенного (в идеале, Заранее просчитанного диаметра)
Однако, это не даёт мне права утверждать что они бесполезны)
хотя, желанте есть)
Ну вот.
разобрались с корпусом, определились с числом лопастей.
вкрутили насадки.
далее самое интересное.
Собственно это и есть вооружение PDC долот.
зубья в народе)
они то как раз и содержат технические алмазы.
и здесь имеет значение все.
угол вылета.
глубина вплавки.
метод вплавки.
количество.
расстояние между резцами.
Размер резца
Форма резца
зеркальность установки (хотя это более актуально для лопасти и дизайна, но тем не менее)
В общем, перед тем, как изготовить долото.
его 3д модель многократно прогоняется через уйму специализированного софта. Для расчета гидравлики и многих многих других показателей.
и лишь потом создаётся физически.
кстати: стоимость одного такого резца в РФ гуляет от 2 до 50 т.р. вот так вот.
а на самую ходовую секцию. 220.7мм.
на долоте их может быть до 100 штук.
Что особенно болезненно читается теми, кто знает цены на долотный сервис в РФ.
в процессе изготовления резцы подвергаются огромному количеству испытаний для придания им прочности.
к сожалению подробнее об этой части я не скажу, возможно, в комментариях найдутся специалисты.
Кстати, резцы изготавливает не так уж много компаний в мире.
и всевозможные аксблейды, фенги, 3d-cat и и.д. вполне реально на практике оказываются резцами одного и того же изготовителя.
поименно называть изготовителей не очень то, но в разрезе стран, это США, Британия, Китай.
что довольно красноречиво многое объясняет)
и ксьати, санкции здесь ощущаются ООООООЧЕНЬ БОЛЕЗНЕННО.
Ну вот собственно и получился поверхностный взгляд на лопастные буровые долота PDC.
Надеюсь, подробнее мы сможем все обсудить в комментариях.
В любом случае, спасибо тем, кому было интересно.
Извините те, кого оскорбил орфографией.
Хорошей вахты тем кто в поле.
Спасибо Пикабу, что помог скоротать время в аэропорту.
Ну и хорошего мне полёта.
Новый год на буровой!
С новым годом работающие Пикабутяне!
Снежно-морозный привет с Приобского нефтяного месторождения!
Последний день года.
Закат уходящего года.
Мой скромный новогодний стол))
Как добывают нефть.Наклонно направленное бурение
Пилю пост про то, как искривляют скважину на нефть в процессе бурения в современных условиях.
для начала собственно, нафиг вообще это нужно?)
строительство наклонной или горизонтальной скважины, стоит существенно дороже, чем просто вертикальной, однако их бурят с целью удешевления строительства, т.к. таким образом, можно построить только 1 инфраструктурную линию (дороги, трубопровод, электричество, подъездные пути, всевозможные цппн, днс и т.д, на много скважин ( до 40 штук) а это в свою очередь уже ведёт к колоссальному снижению экономической стоимости строительства конкретной скважины.
есть и другие другие причины, но то такое.
В общем кривить скважину однозначно целесообразно.
отсыпаем куст (делаем кустовую площадку в 200 км. От ближайшего населенного пункта в 5 т. Км от столицы нашей родины.
ставим буровую.
и погнали.
из одной условной точки захерачим много скважин в разные пласты на расстоянии друг от друга на 2 3 км. На глубине 3 а то и 5 тыщ метров
с точностью до 20 см. От заданной точки с отклонением от нарисованной траектории не более чем на 50-100 см. Железной трубой весом в 70 тон и толщиной 90мм.
Приблизительно как на первой попавшейся картинке по запросу в сети.
Так то, задача не хилая, на мой взгляд)
В общем как это делается в 2019 в РФ.
плставили буровую.
организоыали городок быт, подготовительные работы всевозможные и пробуем бурить)
Для начала бригада (основные люди, которые и строят скважину), совместно с сервисными специалистами (узколобые специалисты, знающие как правило только свой сервис более ли менее сносно, остальное поверхностно. (Сам как раз из таких) собирают компановку низа бурильной колонны. КНБК.
Например такую как на картинке.
А лучше такую, по ней показать проще)
Нас в ней интересует ВЗД
Винтовой забойный двигатель
Собственно вот он.
служит для того, чтобы привести во вращение буровое долото при помощи потока раствора внутри движка.
если на пальцах.
Фокус весь в том, что он кривой.
Вернее может быть кривым, если нам это необходимо.
А нам это необходимо)
Вот такие насечки помогают нам выставить т.н. угол перекоса ВЗД.
допустим.
1°25′
Что на глаз ввиду размера вполне себе видно.
Конкретно вот так)
Далее, все это будет крутиться, бурить и строить скважину именно по необходимой нам траектории или по крайней мере будет стремиться к этому.
Вот таким собственно образом:
Поток жидкости через буровые трубы, приводит в движение буровое долото.
Плюс вращение ведущей трубы (квадрат в народе) в роторе
На фото как раз вращается квадрат в роторе.
В общем все крутится, бурит.
все огонь.
но таким образом, (а конкретно это называется роторное бурение.)
мы можем бурить условно только по прямой.
А нам надо в пласт, который в трёх км. Где-то слева и в трёх км внизу)
Останавливаем ротор.
Фиксируем квадрат.(ведущую трубу)
И начинаем бурить только ВЗД.
А он как вы помните, кривой.
Тут необходимо понимать, что это лишь верхушка айсберга и информация ну просто ООООООЧЕнЬ поверхностна, но по сути все устроено именно так.
Условно говоря секцию 1 и 3 на первой картинке мы бурим ротором.
а секцию 2 и 4 соответственно будем бурить направленно для соблюдения плановой траектории скважины.
С остальными картинками, попробуйте определить сами))))
Теперь переходим к самому интересному.
Как все это происходит в механике, мы поняли.
додото бурить мотором у которого угол слома образует заданный угол перекоса по телу, для поддержания роста необходимого на. Угла траектории в необходимую нам сторону.
условно говоря, надо нам поднять скважину на 3 градуса вверх, забираем клюшку вверх, при помощи поворота ротора и как следствие ведущей трубы и бурим не двигая ротор нужное число метров.
добрались до заданной траектории, и необходимо продолжить бурение прямого участка, без изменения параметров кривизны, включаем вращение ротора и продолжаем углубляться.
А как мы определяем каким способом нам необходимо бурить и в какую сторону?
Для ответа на этот вопрос переходим к следующему элементу КНБК.
Телесистема.
Набор сверхкрутых и современных приборов, ортогональная группа акселерометров, гироскопы, инклинометры, и прочие суперкрутые штуки, надёжно запакованный в железную трубу.
Весь фокус в том, что телесистема, позволяет видеть, куда смотрит угол перекоса ВЗД.
На ней выставляется т.н. метка ноль.
На трубе она как правило выглядит, проточкой вдоль трубы.
Реже, бывает мерка нанесённая инженером в полевых условиях маркером.
вмя суть в том, чтобы соединить эту самую проточку нуля и угол перекоса ВЗД. Т.е. сделать чтоб метка ноль смотрела точно туда же, куда направлен искривлённым конец двигателя.
Зафиксировали эту штуку. И теперь знаем, что условный ноль у нас ровно там же, где и искривление двигателя.
Благодаря телесистема, мы можем в реальном времени видеть, куда направлено искривление ВЗД в пространстве.
Вот так вот это выглядит.
красная палка, это то куда смотрит отклонитель ( метка 0) на телесистеме, а значит и угол перекоса ВЗД.
маленькие палки, это где он был пару секунд назад.
а цветная зона, это куда ему неплохо бы стоять).
В зависимости от оборудования, интерфейсы, конечно же могут быть иными. Но суть всегда такая.
Собственно вот так и бурится, наклонно направленная скважина в наше время, в нашей стране.
Технологий масса, и это не обязательно телесистема, (хотя они разные и по принципу действия и по принципу приема сигнала. Принципиально разные бывают, в общем)
И не обязательно ВЗД.
Тут тоже могут быть разные варианты, но в целом в РФ в 2019 в большинстве случаев бурят при помощи данных технологических решений.
Хотя, все большую долю рынка захватывает сейчас бурение при помощи РУС. (Роторно управляемых систем.)
Кстати, в н.в. насколько мне известно российских РУС не существует. и именно по данным технологиям нацелены западные санкции, но это совсем другая история.
Вот вроде в кратце и все.
В случае если лишь, навел кашу в голове обилием слов и маленькой концентрацией сути, готов дать комментарии в комментариях))))
Надеюсь, кому нибудь будет интересно.
В любом случае, спасибо что Пикабу дал возможность скоротать время в аэропорту.
Ну и немного передовых технологий
Обязательно со звуком.
Буровая БУ-3000 ЭУК изнутри
Цепной редуктор буровой лебедки
Высоковольтный приводной асинхронный электродвигатель с фазным ротором

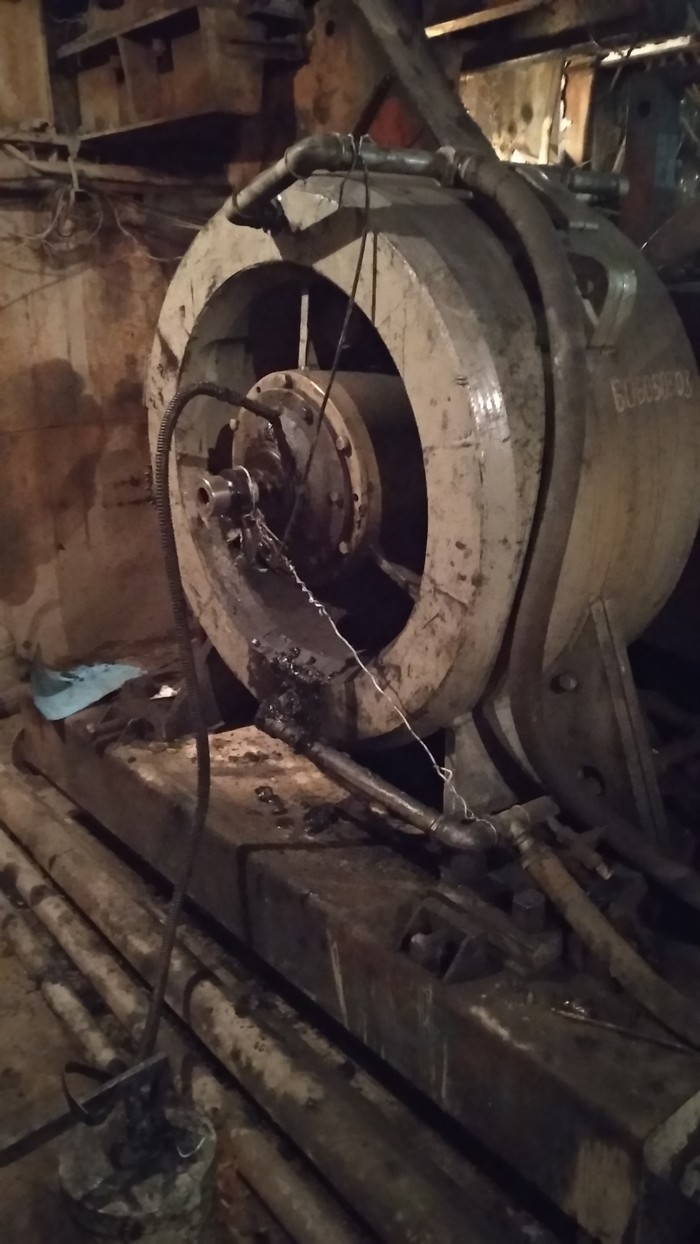

Электропорошковый тормоз ТЭП-45

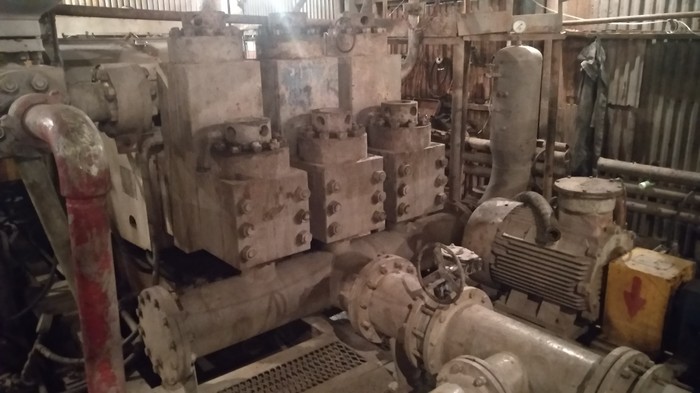

Буровой насос F-1600
Центральная система глиноочистки Derrik
Шламовый насос ЦСГО
Лига буровиков, нефтяников и горнодобытчиков
Есть предложение создать Лигу буровиков, нефтяников и горнодобытчиков для объединения пользователей и постов по данной тематике.
Тема нашей деятельности обширна и интересна с точки зрения «историй из жизни» и науки и техники. Думаю коллегам есть чем поделиться: историями, юмором, новостями из профессиональной области, опытом работы, красивыми снимками.
Я написала 2 поста на тему своей работы, которые вызвали интерес и обсуждения у пикабушников (https://pikabu.ru/story/pro_rabotu_na_burovoy_dolzhnosti_i_k. https://pikabu.ru/story/pro_rabotu_na_burovoy_byit_uklad_i_n. ). Многие захотели рассказать и свои истории. Нашлись люди, с которыми я училась вместе и знаю лично.
В общем, прошу создать для нас Лигу. Будем обмениваться информацией и опытом, рассказывать о своей профессии другим пикабушникам, вспоминать истории из профессиональной деятельности, делиться интересными фактами, находить родные души)
Библиотека нефти и газа
Так уж случилось, что всю свою сознательную жизнь я посвятил бурению скважин на нефть и газ. Разведочные, параметрические, эксплуатационные, опорные, вспомогательные и пр. и пр. за время работы накопилось множество книг по тематике Upstream, т.е. разведка, добыча, внутрипромысловая транспортировка и первичная переработка (подготовка) углеводородов. Часть книг сканировал сам, часть собирал по сети, часть менялся с такими же как я библиоманами. Коллекцию книг начал собирать еще учась в институте в конце девяностых. Затем на производстве и по необходимости во время написания диссертации стал оцифровывать (сканировать/фотографировать) книги, попадающиеся мне. Сначала собирал только то, что касается бурения скважин, но затем понял, что нужно добавить освоение/испытание/машины и механизмы. Некоторые книги просто рука не понимается «выкинуть».
Короче, коллекция книг по бурению развилась в Библиотеку нефтегазовой литературы, каталог которой вы можете полистать на этом сайте.
В октябре 2008 года по просьбе своих друзей выложил все книги на файлообменный сервер DepositeFiles.com. Ссылки на все книги выложил в открытом доступе.
На тот момент коллекция насчитывала около 350 различных изданий. Общий объем/размер всех загруженных файлов составил около 5Гб. Можете себе представить масштаб проделанной работы по «заливке» и оформлению всей коллекции. Ссылки благополучно лежали себе, люди скачивали и радовались.
Однако идиллия продолжалась недолго. Какие то «умники» создали коммерческий сайт, на котором за деньги они давали ссылки на мои файлы на депозите, используя мою каталогизированную библиотеку! Не знаю как бы вы поступили на моем месте, но после того как я несколько раз попытался выйти на этих людей, мои попытки ни к чему не привели, затем я просто «убил» все файлы на депозите. С тех пор моя вера в доброту человеческой души, и бескорыстность помыслов сильно пошатнулась. :)))
Некоторое время высылал книги с оплатой моих скромных трудов и почтовых отправлений, но сейчас решил еще раз выложить все в открытый доступ.
Итак, акцент в сборнике книг сделан на теме «Бурение», самой близкой для меня. Так же отличительной особенностью данной библиотеки является ее подробный, систематизированный по разделам каталог, с полными описаниями изданий. Читателю не нужно будет открывать каждую книгу в отдельности и смотреть ее содержимое, достаточно просто прочесть краткое описание в каталоге и решить, подойдет ему это издание или нет.
Разделы библиотеки:
1. Аварии и осложнения в процессе бурения скважин, их ликвидация и предупреждение 52 изданий
2. Бурение скважин. Технология бурения скважин 123 изданий
3. Буровое оборудование. Машины и механизмы 115 изданий
4. Буровые и тампонажные растворы. Промывка и цементирование скважин. Заканчивание скважин 72 изданий
5. Геология. Геофизика 177 изданий
6. Гидравлика. Гидромеханика. Гидромеханика пластов 36 изданий
7. Испытание и освоение скважин. Добыча нефти и газа. Разработка и эксплуатация 191изданий
8. Капитальный ремонт скважин 29 изданий
9. Словари. Справочники. Энциклопедии 35 изданий
10. Техника безопасности и охрана труда. Экология 27 изданий
11. Экономика нефтегазовой отрасли. Организация и управление 37 изданий
12. Проектирование строительства скважин. Проектирование разработки месторождений 64 изданий
13. Прочее 101 изданий
Дополнительные разделы библиотеки:
Д1. Каталоги продукции и услуг 32изданий
Д2. Инструкции. Руководящие документы 110 изданий
Д3. Законы. Положения. Приказы РФ. Правила 46 изданий
Д4. ГОСТ`ы и СНиП`ы изданий
Данная библиотека в представленном формате идеально подходит как студентам, так и людям, занятым на производстве, где необходима мобильность и скорость получения информации.
