с каким шагом ставят поливочные краны по периметру здания

Что является ОБОРУДОВАНИЕМ во внутренней системе В1?

Что такое РЕВИЗИЯ во внутренней системе К1?

Это раструбная труба со съемными фланцем на боковой поверхности

С каким шагом ставят поливочные краны по периметру здания?

С шагом 60-70 метров по периметру здания

В следствие чего происходит срыв сифонов (гидрозатворов) в системах К1?

Неисправна вентиляция стояка К1

85. Кто должен пробивать монтажные отверстия для пропуска труб в стенах и перекрытияхквартир?

Типы водосточных воронок внутренней системы К2?

Колпаковые и плоские

Пожарный кран для внутреннего В2 располагают над полом на какой высоте?

Во внутреннюю систему К3 могут входить какие сооружения?

Песколовки и жироловки

Что такое спринклер и дренчер в системах пожаротушения?

Это оросители: дренчер всегда открыт, спринклер с легкоплавкой вставкой

Что проверяют при испытании и сдаче в эксплуатацию внутренней системы К1?

Соответствие проекту, сток, отсутствие утечек и подтеканий

Как включить спринклерную установку?

Сама включается при пожаре от легкоплавкой вставки

Какой документ регламентирует проведение испытания внутреннего водопровода?

В трубах Т3-Т4 должна быть соответственно температура воды?

+50…+75 градусов по Цельсию

В детских дошкольных учреждениях в трубах Т3 температура воды должна быть?

Не должна превышать +37 градусов по Цельсию

Какую трубу надо использовать для полотенцесушителя?

Кто в здании устанавливает монтажные закладные детали для крепления элементов В2?

Что такое бойлер?

Это емкостный водонагреватель

Основной тип насосов для внутренних водопроводов В1?

Вакуумный клапан на канализационном стояке К1 для чего нужен?

Препятствует срыву сифонов

Спринклер под потолком мусорокамеры устанавливают при какой этажности здания?

В жилых зданиях 10 и более этажей

В мусорокамерах жилых зданий что следует устанавливать от водопровода?

Поливочный кран с подведением холодной и горячей воды

В мусорокамерах жилых зданий что следует устанавливать на канализации?

Трап диаметром 100 мм

Водомеры следует устанавливать в помещениях с какой температурой воздуха?

Не ниже +5 градусов по Цельсию

Что такое водозабор?

Сооружение по захвату воды из источника водоснабжения

Что такое метантенк?

Подземный резервуар для сбраживания осадка сточных вод в анаэробных условиях

Источник

Поливочный кран в стене здания

Поливочные и специальные питьевые водопроводы, фонтаны

Внутриквартирное пожаротушение для зданий

Согласно изменениям к СНиП 2.08.01–89* «Жилые здания», вводится внутриквартирное пожаротушение для зданий различной этажности. На сети хозяйственно-питьевого водопровода следует предусмотреть отдельный кран для присоединения шланга (рукава) в целях возможного его использования в качестве первичного устройства внутриквартирного пожаротушения на ранней стадии его возгорания. Шланг должен обеспечивать возможность подачи воды в любую точку квартиры с учетом длины струи (3м), быть длиной не менее 15м (менее – в небольших квартирах) диаметром 19мм и оборудованным распылителем. Дополнительных гидравлических расчетов не требуется. Устройство не входит в состав системы противопожарного водопровода, его не следует присоединять к этой системе, если она предусматривается в здании.

Помещения квартир и общежитий (кроме санузлов, ванных комнат, душевых, постирочных, саун) следует оборудовать автономными оптико – электронными дымовыми пожарными извещателями. Извещатели устанавливаются, как правило, на потолке. Допускается их установка на стенах и перегородках помещений не ниже 0,3 м от потолка.

Поливочные водопроводы устраивают для поливки зеленых насаждений и территорий в летнее время на площадках промышленных предприятий, в садах, парках, скверах, стадионах.

Распределительная сеть поливочного водопровода может быть присоединена

· к действующему внутреннему водопроводу зданий,

· непосредственно к сети наружного водопровода.

Подача воды в сеть поливочного водопровода, в отдельных случаях, может быть предусмотрена из собственного источника (реки, водоема) с применением насосной установки.

Особенность поливочных водопроводов – их сезонная работа и необходимость отключения и опорожнения на период холодного времени года, когда при отрицательных температурах воздуха могут происходить льдообразование и повреждения трубопроводов и оборудования.

Сеть поливочного водопровода.Трубопроводы распределительной сети прокладывают в земле или на опорах по поверхности земли с уклоном не менее 0,005 к специально установленным спускным кранам для возможности полного опорожнения всей сети. В местах пересечения проезжих дорог, тротуаров и т.п. трубопроводы прокладывают в металлических футлярах на глубине 0,7 м, устраивая колодцы или коверы для установки спускных кранов и для опорожнения.

На распределительной сети монтируют поливочные краны для присоединения гибких рукавов или для установки стационарных или подвижных оросителей (рис. 3.25). Поливочные краны устанавливают открыто, в чугунных мелких колодцах-коверах.

Для поливки территорий вокруг зданий и в отдельных помещениях внутри зданий ограничиваются установкой поливочных кранов, оборудованных вентилями и быстросмыкающимися полугайками для присоединения гибких рукавов длиной 20–30 м. Поливочные краны размещают в нишах наружных стен здания через каждые 60–70 м по его периметру на высоте 0,35 в отмостке здания. На каждом трубопроводе подводки от сети внутреннего водопровода к поливочному крану устанавливают вентиль и спускной кран (или пробку) для опорожнения на зимний период (рис. 3.25, 3.26).

При необходимости (для мытья полов и пр.) поливочные краны с подводкой к ним холодной и горячей воды устанавливают внутри помещений на высоте 1,25 м от поверхности пола.

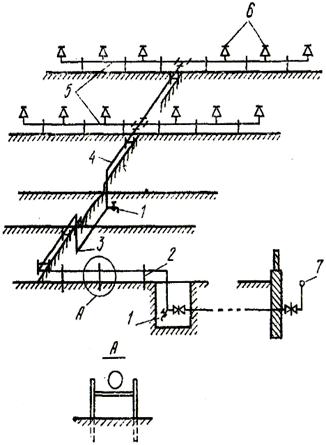

Рис. 3.25. Схема поливочного водопровода:

(а – схема поливочного летнего водопровода; б – поливочный кран у здания;

в – установка поливочного крана в помещении; г – поливочный кран в ковере)

1 – спускной кран; 2 – опоры; 3 – пересечение дороги; 4 – магистраль;

5 – распределительная сеть; 6 – оросители (поливочные краны);

7 – магистраль внутреннего водопровода; 8 – вентиль;

9 – поливочный кран с быстросмыкающейся полугайкой

Обычно при гидравлическом расчете сетей внутренних хозяйственно-питьевых водопроводов расходы воды через поливочные краны не учитывают, так как их работа не совпадает с пиковыми нагрузками (в часы максимального водопотребления).

Рис. 3.26. Поливочные краны(в нише стены; в помещении; в ковере)

Питьевые фонтанчики состоят из специальной стойки со сливной чашей, оборудованной выпуском с гидрозатвором для присоединения к водосточной или канализационной сети. Внутри стойки помещается трубопровод с запорной арматурой, подводящей воду питьевого качества от хозяйственно – питьевого водопровода. Трубопровод диаметром 10–15 мм оборудуют наконечником с соплом диаметром 4–6 мм для подачи струи воды, направленной вверх или под углом (рис. 3.27).

Рис. 3.27. Питьевые фонтанчики:

(а – напольный; б – настенный)

1 – излив; 2 – керамическая чаша; 3 – выпуск; 4 – постамент;

5 – педаль; 6 – пусковой кран

Водоразборная арматура может быть с ручным или ножным приводом. В отдельных случаях применяют автоматизированный пуск воды с применением фотоэлемента.

Устанавливают питьевые фонтанчики

· в горячих цехах предприятий из расчета одна колонка на 50 чел.,

· в спортзалах, плавательных бассейнах – один фонтанчик на 75 чел. с расходом воды 0,035 л/с.

Фонтаны наряду с декоративными архитектурными качествами имеют большое оздоровительное значение, создавая благоприятный для здоровья микроклимат.

Для фонтанов применяют

· оборотную схемы водоснабжения.

Принципиальные схемы водоснабжения фонтанов приведены на рис. 3.28.

Рис. 3.28. Водоснабжение фонтанов:

(а – прямоточная схема водоснабжения; б – оборотная схема

водоснабжения; в – каскадная схема; г – схема струи (к расчету);

д – аксонометрическая схема водопроводной сети фонтана)

1 – распределительная сеть с насадками; 2 – главный трубопровод;

3 – чаша фонтана; 4 – спускной трубопровод; 5 – обратный

циркуляционный трубопровод; 6 – наружный водосток; 7 – перелив;

8 – от городского водопровода

Основными элементами схем водоснабжения фонтанов являются:

· распределительная сеть с наконечниками (насадками) для создания струй;

· подающий напорный трубопровод;

· приемная чаша (резервуар);

· отводной или циркуляционный трубопровод;

· напорная насосная установка.

Контрольные вопросы

1. По каким признакам классифицируются системы внутреннего водопровода?

2. Дайте краткую характеристику элементов внутреннего водопровода.

3. Как устроен ввод в здание?

4. Из чего состоят водомерные узлы

5. Как подобрать счетчик воды?

6. Как устроена сеть внутреннего водопровода?

7. Какие схемы сети внутреннего водопровода вы знаете?

8. Каковы основные требования к прокладке внутренней сети?

9. Из каких материалов монтируют внутренний водопровод?

10. Как характеризуется режим водопотребления в здании?

11. Как определяют расчетные расходы воды?

12. Нормы водоснабжения, расчетные расходы воды.

13. Что включает в себя гидравлический расчет сети?

14. Что такое диктующая точка?

15. Какой уклон в сети водоснабжения и зачем он нужен?

16. Как определить требуемый напор?

17. Какие установки применяют для повышения напора?

18. В каких случаях применяют насосные установки в системе водоснабжения зданий?

19. Как работают гидропневматические установки в системе водоснабжения зданий?

20. Как работает система с пожарными кранами?

21. В каких случаях применяют автоматические и дренчерные системы пожаротушения?

22. Для чего устраивают поливочные водопроводы?

23. Из каких элементов состоит поливочный водопровод?

24. На каком расстоянии друг от друга устанавливают поливочные краны?

25. Какие схемы сети применяются в фонтанах?

Глава 4. Горячее водоснабжение зданий

Классификация систем горячего водоснабжения

Горячее водоснабжение представляет систему устройств и трубопроводов для подогрева воды до расчетной температуры и распределения ее потребителям. Системы горячего водоснабжения могут быть (рис. 4.1)

Местные системы применяются для отдельно стоящих зданий с небольшим расходом. Местной (децентрализованной) называется такая система, когда приготовление горячей воды осуществляется у места ее потребления.

В местных системах горячего водоснабжения источником тепла может служить: пар; перегретая вода; твердое или газообразное топливо; электроэнергия; солнечная энергия; тепло промышленных предприятий.

Местные водонагреватели системы горячего водоснабжения. Для приготовления горячей воды в местных системах водоснабжения применяют различные водонагреватели: водогрейные колонки, газовые, электроводонагреватели, солнечные водонагреватели, водогрейные котлы малой производительности, теплоуловители.

Рис 4.1. Принципиальные схемы снабжения горячей водой зданий

при использовании местных водонагревателей (а) и

централизованного нагрева воды (б):

1 – водомерный узел; 2 – сеть холодной воды; 3 – сеть горячей воды;

4 – водонагреватель; 5 – местный водонагреватель;

6 – циркуляционная сеть

Дата добавления: 2014-12-10 ; Просмотров: 7373 ; Нарушение авторских прав? ;

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

10.2. Поливочные водопроводы

Для поливки территорий вокруг зданий и зеленых насаждений проектируют поливочные водопроводы, присоединяемые к сети наружного или внутреннего водопровода.

Для поливки территорий предприятий, парков, садов, стадионов, часто устраивают специальную сеть поливочного водопровода с установкой поливочных кранов. Поливочные краны размещают в чугунных колодцах (коверах) или открыто. Трубопроводы сети поливочного водопровода прокладывают по земле или на глубине 50–70 см от поверхности земли с уклоном для возможности полного опорожнения их в зимний период при отрицательных температурах наружного воздуха.

Количество воды, расходуемой для поливки территории и зеленых насаждений, зависит от климатических условий. На поливку 1 м 2 территорий или зеленых насаждений расходуется от 0,4 до 6 л воды Поливочный кран обеспечивает расход воды около 0,4 л/с.

Для возможности поливки территории вокруг зданий внутренние водопроводы, как правило, оборудуют поливочными кранами. Эти краны выводят к наружным стенам (цоколю) здания в ниши на высоте 0,3–0,35 м от поверхности земли через каждые 60–70 м по периметру здания. Подводки к кранам должны быть оборудованы запорными вентилями, расположенными в теплом помещении зданий. Для возможности спуска воды на зиму подводка прокладывается с уклоном в сторону поливочного крана, а в пониженной точке подводки дополнительно устанавливается тройник с пробкой или кран для спуска воды.

Поливочный кран состоит из вентиля диаметром 15–25 мм и быстросмыкающейся полугайки для присоединения рукава (шланга).

Поливочные краны, устанавливаемые в помещениях зданий бань, прачечных и т.д. для мытья полов, располагают на высоте 1,25 м от пола.

Контрольные вопросы

1. Для каких целей устанавливают специальные питьевые водопроводы?

2. Для чего устраивают поливочные краны?

3. Где размещают поливочные краны?

11. Расчет внутреннего водопровода

Расчет внутреннего водопровода состоит из определения расходов воды на объекте и на отдельных участках сети, из гидравлического расчета водопроводной сети, из расчета и подбора установок и оборудования, применяемых для данной системы водоснабжения.

Расход воды для принятой системы водоснабжения здания определяют с учетом удовлетворения нужд всех водопотребителей, норм и режима водопотребления.

Расход воды в единицу времени на потребителя (одного человека, единицу изготовляемой продукции, единицу установленного оборудования), так называемые нормы водопотребления, весьма различны и зависят от ряда факторов: степени благоустройства зданий, климатических условий, требований технологии.

Потребление воды в зданиях обычно неравномерно не только в течение года, месяца, недели, но и в течение суток, часа и более короткого времени. Режим водопотребления, т.е. изменение суточных или часовых расходов воды, может быть представлен в виде ступенчатых или интегральных графиков и оцениваться коэффициентами неравномерности, представляющими собой отношение максимальных расходов к средним.

При установлении общей потребности воды для зданий или объекта следует определить отдельно расходы воды на хозяйственно-питьевые нужды, на пожаротушение, на производственные нужды, а затем эти расходы суммировать.

Часовой расход воды на хозяйственно-питьевые нужды можно определить по формуле, м 3 /ч:

где q – норма водопотребления на одного жителя, л/сут; N – расчетное число жителей в здании; K_час – коэффициент неравномерности водопотребления, для жилых зданий равный 1–3.

Нормы расхода воды на внутреннее пожаротушение в жилых и общественных зданиях:

Объем зданий, в м 3 :

Число мест в зрелищных предприятиях:

две струи по 2,5 л/с

В производственных зданиях высотой до 50 м расход воды на внутреннее пожаротушение принимается из расчета действия двух струй по 2,5 л/с каждая, а высотой более 50 м – восьми струй по 5 л/с каждая.

Расход воды на пожаротушение определяют с учетом рабочего напора перед пожарным краном и необходимого радиуса действия компактной части струи.

В зрелищных предприятиях противопожарный водопровод проектируют по специальным нормам.

Расход воды на производственные нужды определяют по формуле:

где q_п – количество воды, расходуемой на единицу продукции, л; m – количество единиц выпускаемой продукции в смену; z – число смен в сутки.

Хозяйственно-питьевые, противопожарные и объединенные водопроводы рассчитывают обычно по количеству расходуемой приборами и водоразборной арматурой воды при обеспечении рабочего (свободного) напора у наиболее высоко расположенного и наиболее удаленного от ввода диктующего водоразборного устройства.

Расход воды водоразборными устройствами зависит от их типа и конструкции, а также от рабочего (свободного) напора при водоразборе.

Для удобства расчета вводится понятие об эквиваленте водоразборного устройства. В качестве эквивалента N_в = 1 принимают расход воды 0.2 л/с через водоразборный кран у раковины при свободном напоре 2 м расходы воды от всех других водоразборных устройств приводят к этому эквиваленту. В табл. 2 приведены эквиваленты, расходы, свободные напоры и диаметры подводок для некоторых водоразборных устройств.

Расчетный секундный расход воды (в л) в жилых зданиях можно определить по формуле:

где α – коэффициент, зависящий от нормы водопотребления; N_в– общая сумма эквивалентов на расчетном участке; k – коэффициент, зависящий от величины суммы эквивалентов.

Таблица 2. Эквиваленты для некоторых водоразборных устройств

Водомерный узел располагают непосредственно за наружной стеной подвала на высоте 0,6 м над полом подвала. Перед водомерным узлом целесообразно предусмотреть прямой участок труб длиной не менее 1 м. При наличии одного ввода необходимо устройство обводной линии, на которой устанавливается опломбированная в закрытом положении задвижка (при диаметре труб, начиная с 50 мм и более) или вентиль (при диаметре до 40 мм включительно).

Счетчики воды размещают как можно ближе к вводу. С каждой стороны счетчика предусматривают прямые участки трубопроводов и задвижки или вентили. Между счетчиком и вторым (по движению воды) вентилем или задвижкой должен устанавливаться контрольно-опускной кран, служащий для проверки точности показаний счетчика спуска воды и из внутренней сети водопровода. Для крыльчатых счетчиков диаметр контрольного крана равен 15 мм, для турбинных (до 100 мм) – 20 мм. Крыльчатые счетчики присоединяют на фланцах или муфтах и устанавливают только на горизонтальных участках труб. Турбинные счетчики присоединяют к трубопроводам на фланцах, и их можно устанавливать как в горизонтальном так и в вертикальном положении. Стояки водопровода располагают в санитарно-кухонных узлах. Трубы холодного водопровода вместе с трубами иного назначения рекомендуется прокладывать совместно в углах, специальных каналах, бороздах и пространственных санитарно-технических кабинах. Водопроводные стояки на планах этажа и подвала и на аксонометрической схеме должны иметь нумерацию: СТ.В 1-1,СТ.В 1-2 и т.д.

Для внутренних водопроводов применяют стальные оцинкованные трубы по ГОСТ 3262-75 (при диаметрах до 150 мм).

Магистраль водопровода в пределах подвала (при нижней разводке) соединяет основание стояков с водомерным узлом. Её прокладывают под перекрытием над подвалом по стенам и колоннам с уклоном 0,002-0,005 в сторону водомерного узла. На ответвлениях от магистрали к стоякам устанавливают вентили.

Поливочные краны (один кран диаметром 25 мм на 60-70 м периметра здания) присоединяют к магистрали водопровода. Для возможности спуска воды на зиму подводка прокладывается с уклоном 0,002-0,005 в сторону поливочного крана. На ответвлении к поливочному крану устанавливается вентиль. Поливочные краны необходимо показать на плане подвала и на аксонометрической схеме водопроводной сети. Поливочный кран располагают в цоколе здания на 0,35 м от земли (отмостки).

Подводки от стояков к водоразборной арматуре изображают на плане этажа. Горизонтальные участки подводок следует располагать над полом на высоте 0,1-0,3 м для смесителей и 0,7-2,2 м для высокорасполагаемых смывных бочков. На подводящих трубопроводах необходимо предусмотреть установку вентилей диаметром 15 мм. Вертикальная часть подводящих труб выводится выше пола на 0,8 м для смесителей с душевой сеткой (ванной) и 1,1 м для смесителя мойки (на кухне).

Подводки к водоразборным кранам (смесителям) можно показать только для верхнего этажа. Подводки к водоразборным кранам (смесителям) можно показать только для верхнего этажа. На остальных этажах показывают ответвления от стояков. Запорные вентили предусматривают на ответвлениях от магистрали к стоякам и группам водоразборных кранов каждой квартиры, на подводках к смывным бочкам и перед наружными поливочными кранами.

На аксонометрической схеме следует проставить абсолютные отметки поверхности земли, полов, подвалов и этажей, осей труб ввода, водомерного узла, магистрали, поливочных кранов и диктующего водоразборного устройства. Кроме того, необходимо обозначить номера расчетных участков и указать диаметры и длины труб на этих участках. Схема внутреннего водопровода, вычерченная в аксонометрической проекции, является основой для расчета сети и чертежом, на основании которого составляют спецификацию материалов.

Полный список ВУЗов

Чтобы распечатать файл, скачайте его (в формате Word).

Системы внутреннего холодного и горячего водоснабжения

10. Трубопроводы и арматура

Сети внутреннего водопровода холодной воды

10.1.* Для внутренних трубопроводов холодной и горячей воды следует применять пластмассовые трубы и фасонные изделия из полиэтилена, полипропилена, поливинилхлорида, полибутилена, металлополимерные, из стеклопластика и других пластмассовых материалов — для всех сетей водоснабжения, кроме раздельной сети противопожарного водоснабжения.

Для всех сетей внутреннего водопровода допускается применять медные, бронзовые и латунные трубы, фасонные изделия, а также стальные с внутренним и наружным защитным покрытием от коррозии.

Для сельскохозяйственных предприятий допускается применять асбестоцементные трубы.

Прокладка пластмассовых труб должна предусматриваться преимущественно скрытой: в плинтусах, штробах, шахтах и каналах. Допускается открытая прокладка подводок к санитарно-техническим приборам, а также в местах, где исключается механическое повреждение пластмассовых трубопроводов.

Для хозяйственно-питьевого холодного и горячего водопровода следует применять трубы из материалов, разрешенных для применения Госкомсанэпиднадзором России.

Трубы и фасонные изделия должны выдерживать:

пробное давление воды, превышающее рабочее давление в сети в 1,5 раза, но не менее 0,68 МПа, при постоянной температуре холодной воды — 20°С, а горячей — 75°С;

пробное давление воды, равное рабочему давлению в сети горячего водоснабжения, но не менее 0,45 МПа, при температуре воды (при испытаниях) 90°С;

постоянное давление воды, равное рабочему давлению воды в сети, но не менее 0,45 МПа, при постоянной температуре холодной воды — 20°С в течение 50-летнего расчетного периода эксплуатации, а при постоянной температуре горячей воды — 75°С в течение 25-летнего расчетного периода эксплуатации.

10.2. Трубопроводы из сгораемых материалов, прокладываемые в помещениях категорий А, Б и В по пожарной опасности, следует защищать от возгорания.

10.3. Трубопроводную, водоразборную и смесительную арматуру для систем хозяйственно-питьевого водопровода следует устанавливать на рабочее давление 0,6 МПа (6 кгс/кв.см); арматуру для отдельных противопожарных систем и хозяйственно-противопожарного водопровода — на рабочее давление не более 1,0 МПа (10 кгс/кв.см); арматуру для отдельных производственных систем водопровода — на рабочее давление, принимаемое по технологическим требованиям.

10.4. Конструкция водоразборной и запорной арматуры должна обеспечивать плавное закрывание и открывание потока воды. Задвижки (затворы) необходимо устанавливать на трубах диаметром 50 мм и более.

Примечания: 1. При закольцованных по вертикали стояках допускается устанавливать на них в верхней части и на перемычках пробковые сальниковые краны. У основания стояка следует предусматривать вентиль и спускную пробку.

2. Допускается при обосновании применять вентили диаметром 50 и 65 мм.

10.5. Установку запорной арматуры на внутренних водопроводных сетях надлежит предусматривать:

на кольцевой разводящей сети для обеспечения возможности выключения на ремонт ее отдельных участков (не более чем полукольца);

на кольцевой сети производственного водопровода холодной воды из расчета обеспечения двусторонней подачи воды к агрегатам, не допускающим перерыва в подаче воды;

у основания пожарных стояков с числом пожарных кранов 5 и более;

у основания стояков хозяйственно-питьевой или производственной сети в зданиях высотой 3 этажа и более;

на ответвлениях, питающих 5 водоразборных точек и более;

на ответвлениях от магистральных линий водопровода;

на ответвлениях в каждую квартиру или номер гостиницы, на подводках к смывным бачкам, смывным кранам и водонагревательным колонкам, на ответвлениях к групповым душам и умывальникам;

у оснований подающих и циркуляционных стояков в зданиях и сооружениях высотой 3 этажа и более;

на ответвлениях трубопровода к секционным узлам;

перед наружными поливочными кранами;

перед приборами, аппаратами и агрегатами специального назначения (производственными, лечебными, опытными и др.) в случае необходимости.

Примечания: 1. Запорную арматуру следует предусматривать у основания и на верхних концах закольцованных по вертикали стояков.

2. На кольцевых участках необходимо предусматривать арматуру, обеспечивающую пропуск воды в двух направлениях.

3. Запорную арматуру на водопроводных стояках, проходящих через встроенные магазины, столовые, рестораны и другие помещения, недоступные для осмотра в ночное время, следует устанавливать в подвале, техническом подполье или техническом этаже, к которым имеется постоянный доступ.

4. При установке на ответвлении в квартиру запорной арматуры, в том числе при коллекторной системе, установку ее у смывных бачков допускается не предусматривать.

5. Запорную арматуру на вводе, при наличии ее у водомерного узла, допускается на предусматривать.

6. В жилых и общественных зданиях высотой 7 этажей и более с одним пожарным стояком в средней части стояка необходимо предусматривать ремонтную задвижку.

10.6. При расположении водопроводной арматуры диаметром 50 мм и более на высоте свыше 1,6 м от пола следует предусматривать стационарные площадки или мостики для ее обслуживания.

Примечание. При высоте расположения арматуры до 3 м и диаметре до 150 мм допускается использовать передвижные вышки, стремянки и приставные лестницы с уклоном не более 60° при условии соблюдения правил техники безопасности.

10.7. На внутреннем водопроводе необходимо предусматривать на каждые 60-70 м периметра здания по одному поливочному крану, размещаемому в коверах около зданий или в нишах наружных стен зданий.

Примечание. Для зданий, расположенных в климатических подрайонах IА, IБ и IГ, а также на территории промышленных предприятий установку поливочных кранов следует предусматривать в зависимости от степени благоустройства, наличия зеленых насаждений и других местных условий, а также способа полива.

10.8. Питьевые фонтанчики или установки для снабжения газированной водой следует предусматривать на расстоянии не более 75 м от рабочих мест в зданиях. Типы приборов и места их расположения устанавливаются строительной частью проекта.

10.9.* Для обеспечения заданного давления в системе водоснабжения здания следует предусматривать установку регуляторов давления:

на вводе водопровода в здание, если давление в наружной сети превышает величины, установленные в п.6.7*;

на секционированных (по высоте) участках водопровода в зданиях высотой более 40 м.

Для обеспечения нормативного расхода воды водоразборной арматурой рекомендуется, как правило, предусматривать установку регуляторов расхода воды на водоразборной арматуре, при этом расход воды водоразборной арматурой не должен превышать секундный расход воды по обязательному приложению 2 при давлении воды более 0,1 МПа и допустимых отклонениях расхода ±10%.

10.10. Установку регуляторов давления на вводах систем водоснабжения в здания и микрорайоны следует предусматривать после отключающей задвижки водомерного узла или насосов хозяйственно-питьевого водоснабжения, при этом после регулятора надлежит предусматривать установку задвижки. Для контроля за работой и наладкой регулятора давления до и после него должны быть установлены манометры. Установку регулятора давления на вводе в квартиру следует предусматривать после запорной арматуры на вводе.

10.11. В мусорокамерах жилых зданий следует устанавливать поливочный кран с подведением холодной и горячей воды. При высоте здания 10 этажей и более, кроме того, следует предусматривать установку спринклера.

10.12. Установку поливочных кранов надлежит предусматривать:

в гардеробах рабочей одежды загрязненных производств;

в общественных уборных;

в уборных с тремя унитазами и более;

в умывальных помещениях с пятью умывальниками и более;

в душевых помещениях с тремя душами и более;

в помещениях, при необходимости мокрой уборки полов.

Примечание. Для зданий и сооружений, оборудованных системой горячего водоснабжения, к поливочным кранам следует предусматривать подведение холодной и горячей воды.

10.13. При проектировании внутреннего водопровода холодной и горячей воды следует предусматривать мероприятия по борьбе с шумом и вибрацией арматуры и трубопроводов.

Пункт 10.14 исключить.

10.15. В системах горячего водоснабжения для подачи воды следует предусматривать установку смесителей с раздельной подводкой к ним горячей и холодной воды.

Допускается не предусматривать установку смесителей в системах горячего водоснабжения, если для водоразбора подача воды принята без подмешивания холодной воды.

10.16. Установку обратных клапанов в системах горячего водоснабжения следует предусматривать:

на участках трубопроводов, подающих воду к групповым смесителям;

на циркуляционном трубопроводе перед присоединением его к водонагревателям;

на ответвлениях от обратного трубопровода тепловой сети к терморегулятору;

на циркуляционном трубопроводе перед присоединением его к обратному трубопроводу тепловой сети в системах с непосредственным водоразбором из трубопроводов тепловых сетей.

10.17. При проектировании систем горячего водоснабжения следует применять промышленную трубопроводную арматуру общего назначения. Запорную арматуру диаметром до 50 мм включительно следует применять бронзовую, латунную или из термостойких пластмасс.

10.18. Уплотнительные прокладки и сальниковые уплотнители для арматуры системы горячего водоснабжения следует предусматривать из термостойких материалов, разрешенных к применению Главсанэпиднадзором России.

Не допускается использовать для этих целей материалы, которые могут ухудшить качество горячей воды (вызвать запах, изменение цвета и др.).

10.19. Дросселирующие диафрагмы для системы горячего водоснабжения следует предусматривать из полимерных материалов, латуни или нержавеющей стали.

10.20. Регуляторы давления в системах горячего водоснабжения при необходимости следует устанавливать с учетом требований пп. 10.9 и 10.10.

Разнообразие модификаций и рекомендации по монтажу уличных незамерзающих кранов для воды

Бесперебойное обеспечение участка водой невозможно осуществить без специального оборудования. Но главная проблема водопроводных кранов состоит в том, что при слишком низких температурах они не пригодны для использования, поскольку вода в них просто замерзает. Отличным решением проблемы выступает незамерзающий кран, который успешно справляется с поставленной задачей при любых погодных условиях.

Содержание

Принцип работы незамерзающего уличного крана ↑

Запорную часть такого устройства располагают в пределах отапливаемого помещения, выводя на улицу лишь кончик, на который в последующем и крепится садовый кран. Такое решение вопроса производители предлагают и потому, что замерзание обычных кранов наступает в тот момент, когда отключается напор, а застоявшаяся вода превращается в лед.

Принцип работы незамерзающего крана заключается в том, остатки воды вытекают из наклонного носика, снижая вероятность образования ледяных пробок к минимуму. Да и мокрые уплотнительные прокладки в отсутствие напора воды не замерзают, поскольку находятся в отапливаемом помещении. Благодаря такому решению незамерзающему уличному крану не страшны никакие морозы.

Некоторые модели уличных кранов оборудованы компенсаторами объема, которые поглощают расширение жидкости, препятствуя разрыву трубы.

При обустройстве песчаных или артезианских скважин специалисты рекомендуют специальные незамерзающие поливочные краны в виде гидранта, оборудованного большим клапаном.

Нижняя часть устройства отвечает за подачу воды, а верхняя – обратный сток ее в скважину.

Принцип действия агрегата заключается в том, что после того, как кран перекрывают, система отводит воду, тем самым предотвращая ее промерзание.

Такой гидрант дает возможность использовать воду в любое время года: для поливки огорода в теплое время и других хозяйственных нужд в холодные месяцы.

Установка поливочного крана ↑

Монтаж незамерзающего крана проводят в несколько этапов:

Важный момент: Отверстие следует просверливать с уклоном в 2-5° вниз к наружной стороне. Это позволит предупредить застаивание воды в длинном «носике», выходящем на улицу. За счет этого не будет создаваться ледяная пробка, закупоривающая ее течение.

Излишнюю длину патрубка можно укоротить, отрезав ее с внутренней стороны. Пустоту между отверстием в стене и корпусом крана желательно залить монтажной пеной.
