Иллюстрация нижнего крепления тяги к сошке на Y60:
Дальше рождаются колхоз-варианты.
(фото с glebius.int.ru)

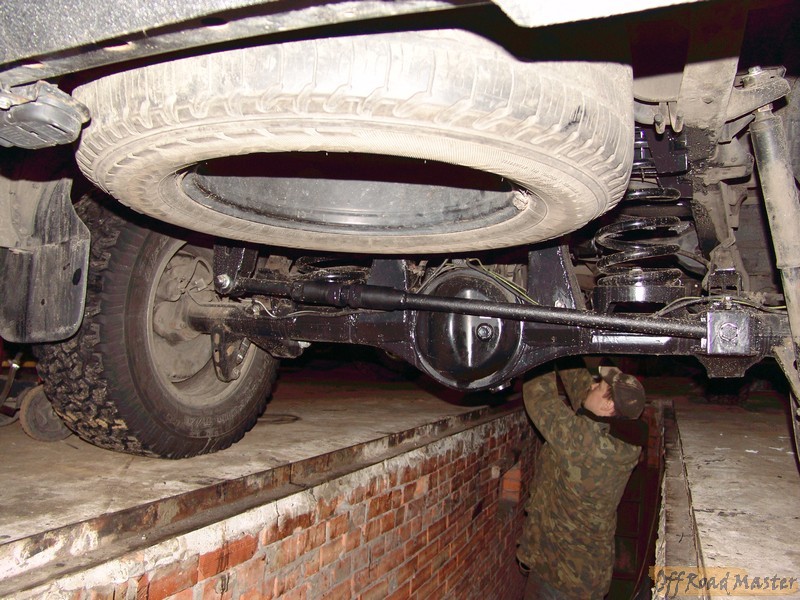

Видно наконечник и часть «толстой» задней тяги:
Ещё на этой фотке видна правильная траверса и в целом правильная компоновка для внедорожника: всё убрано в габариты рамы, даже крепления продольных рычагов 🙂 но это тема для отдельного холиварного поста.
То что на Qsten не окрашенная блестящая крышка и made in japan можно объяснить. прогрессом 🙂 оригинальные детали иногда незначительно меняются.
В комплекте с тягой идут две гайки и два шплинта. Съёмник нужен с разрезом в лапке не менее 22мм, иначе не налезет на палец. Если вы покупаете съёмник «стакан» как на картинке, то расстояние между стенками должно быть большим, к сожалению не замерил. Иначе не налезет. Со съёмниками типа «краб» таких проблем естественно нет.
ПС. Надеюсь ни у кого не возникает вопроса «надо ли регулировать схождение после замены передней тяги?» 😀
Если кто ставил подобное, дайте отзывы плиз, где брали (если не секрет).
Береш задню, ідеш до токара, він відрізає пару см, дорізає різьбу і вуаля.
Ну это понятно, только для этого надо иметь заднюю с наконечниками новыми, мои уже прохудились, плюс сделать крепление для депмфера, итого может выйти как новая регулируемая.
Хотя могу ошибаться)
у меня стоит. Именно, как сказал Роман. Смысл читать статьи ))) Если интересно подъезжай посмотришь.
Проще купить оригинальную, с какогото года они делались регулируемые. Но мне переделать было «красивей».
Я переделал, чтобы менять наконечники и они были унифицированны с задней тягой. Кинув в ЗИП 2 штуки перекрывашь все вопросы.
у меня стоит. Именно, как сказал Роман. Смысл читать статьи ))) Если интересно подъезжай посмотришь. Проще купить оригинальную, с какогото года они делались регулируемые. Но мне переделать было «красивей». Я переделал, чтобы менять наконечники и они были унифицированны с задней тягой. Кинув в ЗИП 2 штуки перекрывашь все вопросы.
Все ж таки на мій погляд «ріжем-варим» програє варіанту «просто ріжем».
Я бы вообще на ходовой ни в тягах, ни где-бы-то еще сварку в «домашних условиях» не допускалн на ответственных узлах автомобиля. Отрезал, от задней тяги лишнее и нарезал резбу под оригинальный наконечник.
Самое главное только для себя ответить на вопрос зачем это все нужно )
Мне нужно было унифицироваться на единый наконечник, что бы не возить запасную р/т.
Строг и несправедлив
Однозначно, резать и варить!!
Только правильно резать и правильно варить! Это очень важно.
Кстати в любом джипе, все кронштейны для элементов подвески приварены к раме,мостам и прочее. И сама тяга панара, оригинальная, так же имеет приваренные посадочные места для сайлентблоков.
Однозначно, резать и варить!!
Только правильно резать и правильно варить! Это очень важно.
Кстати в любом джипе, все кронштейны для элементов подвески приварены к раме,мостам и прочее. И сама тяга панара, оригинальная, так же имеет приваренные посадочные места для сайлентблоков.
Строг и несправедлив
Суть регулируемого элемента, не меняется. Правильные расчеты и правильный сварщик.
Рулевые тяги Nissan Patrol / Safari (Y61) с 2004 года
5. Рулевые тяги
Снятие
1. При помощи подходящего съемника снять рулевую сошку.
2. Снять рулевой демпфер.
3. Снять продольную и поперечную рулевые тяги при помощи подходящего съемника.
Разборка
Поперечная рулевая тяга
Если шаровые шарниры отсоединяются от штанги поперечной рулевой тяги, необходимо правильно отрегулировать длину наконечников рулевой тяги.
Стандартная длина рулевой тяги (L): 1 302 мм.
Внимание: — Убедиться в том, что наконечники рулевой тяги одинаковой длины с обеих сторон. — Схождение передних колес должно регулироваться в пределах размера (L)±5 мм.
Продольная рулевая тяга
Если шаровые шарниры отсоединяются от штанги продольной рулевой тяги, необходимо правильно отрегулировать длину наконечников рулевой тяги.
Стандартная длина рулевой тяги (L): 1123,4 мм.
Внимание: — Убедиться в том, что наконечник поперечной рулевой тяги и регулятор ввинчены на одинаковую длину. — Нейтральное положение рулевого управления должно регулироваться в пределах размера (L)±1 мм.
Проверка
Шаровый шарнир
1. Проверить люфт шарового шарнира. Если шаровый шарнир изношен и имеется увеличенный люфт в осевом направлении или палец шарового шарнира тяжело перемещается, заменить шаровый шарнир новым.
Усилие перемещения пальца шарового шарнира «А» (точка измерения: отверстие в пальце шарового шарнира): 4,98 – 48,0 Н.
Момент сопротивления вращению «В»: 0,3 – 2,9 Н·м.
Осевой люфт пальца шарового шарнира «С»: 0 мм.
2. Проверить состояние пыльника. При обнаружении трещин заменить весь шаровый шарнир новым.
Внимание: Следить за тем, чтобы не допускать попадания смазки или масла на конусную часть пальца шарового шарнира.
Поперечная и продольная рулевые тяги
Проверить поперечную и продольную рулевые тяги на наличие повреждений, деформации и трещин. При необходимости заменить поврежденный элемент новым.
Точки крепления
Проверить точки крепления (гайки и шплинты) на предмет ослаблений, люфтов и повреждений.
При обнаружении ослаблений или люфтов проверить на износ конусную часть шарового шарнира, рулевой сошки и рычага поворотного кулака.
При каждом новом подсоединении шарового шарнира необходимо использовать новый шплинт для фиксации гайки.
Рулевой демпфер
Проверить рулевой демпфер на наличие утечек масла и измерить усилие демпфирования.
Усилие демпфирования: при перемещении на 0,3 м/сек 4443 Н (453 кг) в направлении растяжения и 3315 Н в направлении сжатия.
