Тема 4. Расчет неритмичных потоков с непрерывным использованием ресурсов (НИР), с непрерывным освоением частных фронтов работ (НОФР) и по методу критического пути (МКР)
Любой комплекс работ может быть выполнен различными методами с разными сроками начал и окончания работ, с разным характером использования ресурсов и освоения частных фронтов работ и соответственно с разными по величине технико-экономическими показателями.
Ресурсная связь – это зависимость между двумя смежными работами одного вида, показывающая, что начало выполнения последующей работы, может быть осуществлено после окончания выполнения предшествующей работы.
Фронтальная связь – это связь между двумя смежными работами разных видов, выполняемых на одном частном фронте. Фронтальная связь показывает зависимость начала выполнения работы последующего вида от окончания выполнения работы предшествующего вида в пределах одного частного фронта.
Исходная матрица
Потоки с непрерывным использованием ресурсов (НИР)
Потоки с непрерывным использованием ресурсов представляет собой механизм в виде ритмичных, разноритмичных, неритмичных потоков. Время на каждом частном фронте при выполнении каждого вида работ называется ритмом.
Продолжительность выполнения комплекса работ в НИР может быть определена как сумма периодов развертывания и продолжительности последнего вида работ. Период развертывания – это время начала работ последующего вида, отсчитывая от начала работ предыдущего вида.
Значение периодов развертывания рассчитывается для каждого частного фронта между двумя смежными потоками и из всей совокупности значений периодов развертывания выбирается максимальное, что и обеспечивает беспростойную работу бригад.
Между смежными потоками должна быть хотя бы одна критическая точка. Критическая точка – это точка, при которой окончание предшествующей работы равно началу последующей.
Определение периодов развертывания
|
Расписание работ и критические точки
Циклограмма
График движения рабочих
Потоки с непрерывным освоением частных фронтов (НОФР).
Расчет потока с непрерывным освоением фронтов работ должен осуществляться на матрице в системе ОВР, т.е. следует транспонировать матрицу из системы ОФР. После этого методика расчета потока с непрерывным освоением частных фронтов аналогично расчету потока с непрерывным использованием ресурсов, но обеспечивается нулевое растяжение не ресурсных, а фронтальных связей. При этом, как правило, имеют место простои ресурсов.
Продолжительность выполнения комплекса работ с непрерывным освоением фронтов равна сумме периодов развертывания между фронтальными комплексами работ и продолжительности работ последнего фронтального комплекса.
Транспонированная матрица (ординаты – виды работ).
Расписание работ и критические точки.
Циклограмма
График движения рабочих
Потоки по методу критического пути.
Также в строительстве применяется потоки с немедленным началом каждой последующей работы после завершения предшествующей при наличии ресурса и фронта работ, то есть традиционный метод организации работ.
Это позволяет выявить критические работы, составляющие критический путь или пути.
Критические работы – это работы, у которых ранние и поздние сроки одинаковы или у которых общий резерв времени.
Общий резерв времени определяется как разница между поздним сроком ее окончания и ранним сроком начала за вычетом продолжительности.
Циклограмма
График движения рабочих
Расчет неритмичных потоков с непрерывным использованием ресурсов
В таких потоках каждый из видов работ выполняется непрерывно, то есть бригады работают беспростойно; при этом неизбежны простои фронтов работ. Рассмотрим эту методику работ на матрице 4х4.
В основу методики расчета положено определение периода развертывания последующей работы по отношению к предыдущей. Период развертывания работы Б по отношению к А = продолжительность А на 1-ом фронте (А1) + макс. значение суммы разностей смежных одноранговых работ.
В алгоритм расчета периода заложены следующие условия:
1. Для НИР или НОФР работы должны выполняться непрерывно или фронты должны осваиваться непрерывно
2. Необходимо обеспечить максимальное сближение частных потоков
3. На каждом фронте в каждый момент времени – 1 работа (требования техники безопасности)
4. При расчете периода развертывания потока с НИР учитываем нулевое растяжение прямых ресурсных конечно-начальных связей
Расчет неритмичных потоков с непрерывным освоением фронтов работ (НОФ)
Поток с НИР формируется в определяемой технологией последовательности выполнения видов работ. При этом обеспечивается непрерывность выполнения каждого вида (нулевое растяжение ресурсных связей) и максимально возможное сближение смежных видов работ, то есть немедленно по окончании предшествующей работы хотя бы на одном частном фронте начиналась последующая.
Неритмичные потоки- потоки, в которых каждая работа на каждом фронте выполняется разным ритмом.
Формирование и расчет неритмичных потоков с непрерывным использованием ресурсов ( НИР)

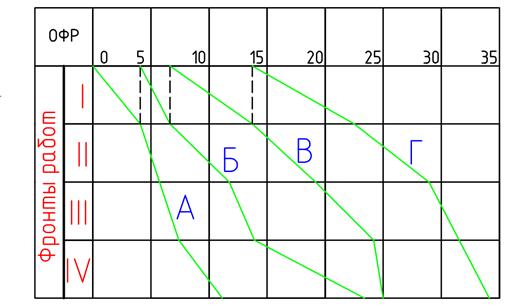

Впервые методику формирования потока с НИР предложил в 1946 году В.В.Чихачев в виде так называемого графического метода. При этом на циклограмме отображается первый вид работ с НИР и на кальках в том же масштабе последующие виды работ с НИР. Калька с отображением последующего вида работ надвигалась справа налево до первого критического момента, то есть момента окончания на каком-либо частном фронте предшествующей работы и начала последующей. Это определяло положение данного вида работ и надвигалась последующая калька. Метод точен, но трудоемок!
Три условия совмещения:
§ Работы выполняются непрерывно.
§ На одном фронте выполняется только одна работа.
Периоды развертывания комплексов работ:
дн.;
дн.;
дн.
дн.
Затем графический способ расчета был преобразован рядом исследователей (независимо друг от друга, в том числе и В.А. Афанасьевым в 1972 году) в аналитический (с некоторым отличием одного от другого).
Период развертывания каждой работы- это время, на которое нужно сместить начало этой работы по отношению к предыдущей.
Можно определить период развертывания последующего вида работ относительно предшествующего (величина сдвига), применительно к каждому частному фронту и принимать в расчет максимальный, исключающий набегание работ последующего вида на работы предшествующего.
Тогда, в нашем случае:
Период развертывания в неритмичном потоке с непрерывным использованием ресурсов складывается из продолжительности работы, выполняемой на первом фронте и максимального значения суммы разностей одноранговых работ.
Метод организации работ с непрерывным освоением фронтов работ наиболее целесообразен в тех случаях, когда требуется сократить время выполнения всех работ на кокам-то фронте. Это имеет место при ремонте и реконструкции объектов, в том числе и производственных.
Расчет потока с непрерывным освоением фронтов работ может осуществляться на матрице в системе ОФР, но лучше транспонировать матрицу в систему ОВР. Методика расчета потока с непрерывным освоением фронтов работ аналогична расчету потока с непрерывным использованием ресурсов, но обеспечивается нулевое растяжение не ресурсных, а фронтальных связей. При этом, как правило, имеют место простои ресурсов.
Календарный план с НОФ рекомендуется представлять в виде циклограммы в системе ОВР( ордината- вид работ). В этом случае наклонные линии будут представлять работы, выполняемые на фронтах.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Потоки с непрерывным использованием ресурсов (НИР)
Потоки с непрерывным использованием ресурсов представляет собой механизм в виде ритмичных, разноритмичных, неритмичных потоков. Время на каждом частном фронте при выполнении каждого вида работ называется ритмом.
Продолжительность выполнения комплекса работ в НИР может быть определена как сумма периодов развертывания и продолжительности последнего вида работ.
Период развертывания – это время начала работ последующего вида, отсчитывая от начала работ предыдущего вида.
Значение периодов развертывания рассчитывается для каждого частного фронта между двумя смежными потоками и из всей совокупности значений периодов развертывания выбирается максимальное, что и обеспечивает беспростойную работу бригад.
Между смежными потоками должна быть хотя бы одна критическая точка. Критическая точка – это точка, при которой окончание предшествующей работы равно началу последующей.
Определение периодов развертывания
 | |
|
Расписание работ и критические точки
 |
Циклограмма
|
|
График движения рабочих
Потоки с непрерывным освоением частных фронтов (НОФР).
Расчет потока с непрерывным освоением фронтов работ должен осуществляться на матрице в системе ОВР, т.е. следует транспонировать матрицу из системы ОФР. После этого методика расчета потока с непрерывным освоением частных фронтов аналогично расчету потока с непрерывным использованием ресурсов, но обеспечивается нулевое растяжение не ресурсных, а фронтальных связей. При этом, как правило, имеют место простои ресурсов.
Продолжительность выполнения комплекса работ с непрерывным освоением фронтов равна сумме периодов развертывания между фронтальными комплексами работ и продолжительности работ последнего фронтального комплекса.
Транспонированная матрица (ординаты – виды работ)
Расписание работ и критические точки.
Циклограмма
График движения рабочих
Потоки по методу критического пути.
Также в строительстве применяется потоки с немедленным началом каждой последующей работы после завершения предшествующей при наличии ресурса и фронта работ, то есть традиционный метод организации работ.
Это позволяет выявить критические работы, составляющие критический путь или пути.
Критические работы – это работы, у которых ранние и поздние сроки одинаковы или у которых общий резерв времени.
Общий резерв времени определяется как разница между поздним сроком ее окончания и ранним сроком начала за вычетом продолжительности.
Циклограмма
|
|
График движения рабочих
Тема 5. Оптимизация потоков с непрерывным использованием ресурсов за счет изменения очередности освоения частных фронтов работ
Критерием оптимальности является минимальная продолжительность.
Оптимизация по критерию минимальной продолжительности может осуществляться за счет изменения состава бригад, технологии строительного производства, очередности ввода объектов в эксплуатацию, за счет ввода дополнительных однотипных бригад (переход от индивидуально-поточной к параллельно-поточной организации работ).
За счет изменения очередности освоения частных фронтов работ можно добиться сокращения общей продолжительности.
Для получения оптимального расписания работ используется известный в математике метода ветвей границ, при этом формируется дерево целей – порфириан.
Данный метод характеризуется развитием перспективных ветвей, т.е. в отличие от полного перебора получение оптимального варианта достигается быстрее.
Исходная матрица.
В основе алгоритма оптимизации заложен модифицированный алгоритм Джонсона, который позволяет определить ту очередность строительства, которая дает нам минимальную продолжительность (т.е. достигается минимум продолжительности за счет изменения очередности освоения частных фронтов).
Для формирования матриц по Джонсону рассматриваем два смежных потока и располагаем предшествующие работы по возрастанию, а последующие работы – по убыванию.
Матрицы по Джонсону
Выбираем минимальное значение продолжительности предшествующей работы и заносится на первое место парной матрицы, а минимальное значение последующего вида работ ставится на последнее место.
Такое упорядочение должно привести к уменьшению периода развертывания, а само переформирование производится за счет парных матриц.
Цель формирования матриц по Джонсу – добиться уменьшения значений периодов развертывания. В худшем случае это значение равно периоду развертывания исходной матрицы.
Первый шаг расчета: закрепляем поочередно все строки исходной матрицы и определяем значение предельно-возможного минимума продолжительности (ПВМП), которая пользуется для оценки перспективности развития ветвей порфириана.
Значение ПВМП определяется как сумма периодов развертывания и продолжительности последнего вида работ.
Выбираем минимальное значение ПВМП по результатам первого шага и считаем, что данное направление перспективно (все остальные ветви отбрасываем).
Второй шаг расчета: закрепляются две строки исходной матрицы, причем на первом месте строка, выявленная на первом шаге работы как перспективная, а на втором поочередно все строки исходной матрицы (незафиксированные).
Третий шаг расчета: позволяет определить продолжительность и очередность, которая обеспечивает ее минимальное значение.
Циклограмма
График движения рабочих
|
Тема 6. Параллельные и комплексные потоки
Параллельные потоки характеризуются наличием двух и более однотипных бригад по отдельным (или всем) видам работ.
Возникают следующие проблемы:
1. Куда назначать дополнительные бригады;
2. Как их распределить.
Расчет можно производить по всем методам индивидуально поточной организации работ.
