Классификация тяжести поражения людей и разрушения зданий в зависимости от давления в ударной волне
Поражающее действие взрывной ударной волны определяется избыточным давлением в её фронте, а также скоростным напором (Рск), который пропорционален квадрату скорости движения этой волны. Степень тяжести поражения объекта (человек, здание) ударной волной зависит также от размеров объекта, его конструкции (жесткости) и степени связи с земной поверхностью.
Чем более гибкая и значит менее жесткая конструкция (каркас здания или скелет человека) и чем меньше её вязь с землей, тем меньшее поражение от воздействия скоростного напора ударной волны она получает.
Приведем классификацию тяжести поражения людей и разрушений зданий в зависимости от скоростного давления в ударной волне взрыва.
Поражения, наносимые людям в зависимости от
принято разделять на:
— легкие— 20 — 40 кПа (0,2 — 0,4 кгс/см² — скоропроходящие нарушения функций организма (звон в ушах, головокружение, головная боль, возможны вывихи и ушибы);
— средние — 40 — 60 кПа (0,4 — 0,6 кгс/см²) — вывихи конечностей, контузия головного мозга, повреждение органов слуха, кровотечение из носа и ушей;
— тяжелые — 60 — 100 кПа (0,6 — 1 кгс/см²) — сильные контузии всего организма, потеря сознания, переломы конечностей и пр.;
— крайне тяжелые — более 100 кПа (более 1 кгс/см²) — переломы конечностей, внутренние кровотечения, сотрясение мозга, потеря сознания, возможны смертельные исходы.
В производственных условиях возможны следующие основные виды взрывов:
а) свободный (воздушный);
Практически ни одно производство не обходится без использования систем повышенного давления (трубопроводов, баллонов, ёмкостей и пр.). Любые системы повышенного давления всегда представляют потенциальную опасность.
Оценку степени разрушений элементов объекта, вызванных ВУВ (воздушной ударной волной), принято давать по следующей шкале:
— слабое (8 — 10 кПа) — объект не выходит из строя, необходим незначительный ремонт;
— среднее (10 — 20 кПа) — разрушены главным образом второстепенные элементы объекта, которые могут быть восстановлены путем проведения среднего и капитального ремонта;
— сильное (20 — 40 кПа) — разрушена большая часть несущих конструкций и стен. Восстановление возможно, но нецелесообразно;
— полное(40 — 60 кПа) — обрушение перекрытий и разрушение всех несущих конструкций. Восстановление невозможно.
Как видно из приведенной классификации, при одном и том же избыточном скоростном давлении в ударной волне 20-40 кПа у человека наблюдаются легкие поражения, а у зданий сильные, когда разрушена большая часть несущих конструкций. Как отмечалось ранее, это связано с разной степенью жесткости (или гибкости) этих объектов поражения. Человек при взрыве имеет больше шансов уцелеть. Особенно если он будет лежать и использует складки местности или укрытия (щель, убежище, скала и т.п.).
Дополнительными причинами сильного разрушения зданий и сооружений при слабых взрывах могут быть:
— нарушение технологического режима;
— неисправность в контрольно-измерительных приборах и предохранительных устройствах;
Газ, распашные окна и избыточное давление.
В связи с последними взрывами бытового газа в жилых домах, активно выдвигаются всякие разные инициативы о «предотвращении, борьбе и запрещении».
На удивление, среди маниловщины и откровенного бреда, заметил одно, вполне здравое, предложение, которое, конечно, требует сил и денег для реализации, но должно реально спасти от катастрофических последствий взрывов. Это предложение изложено в новых правилах Минстроя, анонсировано на РБК и уже обсуждается на Пикабу.
В чем фишка их использования и почему «это работает»?
Физика этих процессов достаточно хорошо исследована, и чтобы не заниматься отсебятиной, процитирую кусочек из книги:
Действие ударной волны на человека менее 10 кПа считается безопасным, при избыточном давлении от 10 до 30 кПа происходят легкие поражения или легкопроходящие нарушения (звон в ушах, головокружение), при избыточном давлении от 30 до 60 кПа человек получает поражения средней тяжести (вывихи, контузии головного мозга), избыточные давления от 60 до 100 кПа наносят человеку тяжелые контузии и травмы, приводящие к длительной потере работоспособности, при избыточном давлении более 100 кПа происходят крайне тяжелые контузии и травмы (переломы костей, разрывы внутренних органов), которые могут привести к гибели человека.
Что мы имеем? Если окна «хорошие, прочные», то газовоздушная смесь успеет сгореть «в полном объеме», фронт избыточного давления переотразится и усилится, и разрушение несущих стен помещения практически гарантировано. Если же окна настроены на «вылет» при избыточном давлении в 1-1.5 кПа, то вылетят они «вовремя», и хотя пожара вряд-ли удастся избежать, но дом устоит.
А увидеть защитную функцию такого окна в замедленной съемке можно вот здесь:
И воровать проще станет.
дома и так и говна и палок делают так тут ещё и окна можно будет на скотч установить и сдать технадзору.
Даааа. НТВ-то достоверный источник, бабка на скамейке точно сказала.
А если человек посрать шел, закурил в толчке, а там уже была концентрация газа, куда в толчке ставить окно?
Газ сначала ушел в вентканалы, какой-то мудень наверху вентканалы заблокировал, типа евроремонт, а потом пиздануло все и сразу.
Моя контора занимается сносом зданий. Даже панельные сараи так не складываются.
а чего просто отсечной клапан не поставить? будет и дешевле и до взрывоопасной концентрации не наберется
Кто за всем следит и выполняет нормы, у того и при текущих правилах ничего не взрывается. А кому похер, тому похер на все, и сейчас и на новое.
Простая, казалось бы, мысль то вроде.
Теоретически,надо ставить херовые окна со щелями,тогда будут сквозняки и не получится опасной концентрации газа.
PS У меня знакомые поменяли советские деревянные окна на пластиковые и у них начали отсыревать стены,полезла плесень и грибок. Потому,что вентилируемость хуже стала..
А даст ли такое вышибаемое окно достаточную тепло/шумоизоляция изоляцию? Таки в некоторых регионах России зимой бывает очень холодно.
«Мне кажется джентльмены это была комедия. «
Кто то из депутатов снова хочет подзаработать.
Подозреваю, что от выпадения из таких окон народу будет страдать больше чем от взрывов газа.
Звучит весьма сомнительно выглядит заявление, что стекло в стеклопакете держит давление как бетонная стена. И также сомнительно звучит утверждение, что быстро вылетевший стеклопакет спасёт от разрушения здание.
Вся эта инициатива выглядит как попытка срубить бабла на хайпе попутно законодательно всех обязав платить.
Часто встречаеш армированое остекление?
Можно еще стены из бумаги делать.
Пруф, как полагается, по словам [гремучая смесь метана скорость детонации] первая же ссылка в гугле на Физика взрыва К.П. Станюкович, Ф.А. Баум, Б.И. Шехтер.
Опять рационализаторы-затейники и оптимизаторы-мастурбаторы нашли повод зашевелиться.
А можно не допускать взрыва и поставить автоматический клапан, срабатывающий при утечке.
Он сам-то понимает, какую пургу сказанул.
Ну раньше так и было. Стекла с деревянных рам срывало и все. Штапики там снаружи. На 3х гвоздочках. Или не?
Скажу по секрету, что 99% взрывов бытового газа происходят там, где живут маргиналы и им глубоко насрать на безопасность, им грется надо и готовить, так как газ им отрезали за неуплату, притащили сп**ый с дач просроченый пропановый балон. С нищетой в стране боротся надо и алкоголизм приравнивать к заболеванию с соответствующими стационарами, да законодательство по госпитализации психов, маразматиков, алкоголиков и прочих торчков привести в соответствие, а не окна ставить, которые вместе с рамой ворье двумя вантузами вынет из коробки дома.
Для того чтобы не накапливался газ достаточно работающей вентиляции. Да вот только беда. Ни хера она во многих домах от рождения не работает даже.
А за чей счёт будут менять неправильные окна на высокотехнологичные/безопасные, в уже построенных и достаточно ветхих газифицированных домах? Новостройки то в основном с электроплитами.
Сейчас это принудительно введут ))
Для кота! И всех котиков, что живут в домах
При этом и свет и воздух проникают. Не затемняет и не утяжеляет окно, и кот счастлив. И я могу его оставить на весь день с открытым окном, и не переживать. Не знаю как тут воспримут, но я такие решётки еле нашла. Она ещё и съемная, если надо) Может кому-то будет полезно и пригодится. Это одна из самых замечательных покупок за год. Коты ведь не умеют летать)
Ответ на пост «Ответ на пост «Окна и дети»»
В продолжении разговора в комментариях поста Ответ на пост «Окна и дети», с посыла @Konstantine001 и внезапно обрушившихся на меня 16 подписчиков считаю правильным поделиться знаниями в области детской безопасности для окон.
Чуть о себе: работаю в компании, занимающейся комплектацией производителей окон и дверей фурнитурой, а так же необходимыми комплектующими для их производства, монтажа и обслуживания, т.е. в теме не понаслышке.
Как оказалось, немногие знают о существовании блокираторов, так называемых детских замков, на окна, которые предназначены для защиты детей от выпадения из окон. А меж тем, это крайне полезная и на мой взгляд просто необходимая вещь, которая должна присутствовать на каждой открывающейся створке в доме/квартире.
Удобство детских замков заключается в простом и быстром монтаже (для этого понадобятся руки и шуруповерт) и в том, что вы в любой момент сможете открыть окно на проветривание и при необходимости закрыть его не используя ключ. На открытие окно будет по прежнему заблокировано. Т.е. после монтажа замка ключ прячется до следующей помывки окон или установки москитных сеток, например, а проветривание будет доступно. Цены на самые доступные блокираторы у нас в Новосибирске варьируются от 170 до 250 рублей (по стране конечно может отличаться) это означает, что за, условно, 1000-2000 руб. (в зависимости от количества створок в квартире) вы обезопасите своего ребенка от трагичной случайности.
Ниже три самых распространенных варианта:
1. Замок под створку.
Подходит для деревянных и ПВХ окон. Монтируется на 4 самореза (в комплекте). Сам замок прикручивается к низу створки, ответная часть к раме. Винты достанут до армирования, по этому выдернуть такой ребенку практически нереально. Плюс замка- цена, это самый доступный вариант. Минус замка- расстояние между подоконником и низом створки должно составлять не менее 2,5 см, а так же невозможность использования на балконных дверях и французских окнах.
2. Флажковый блокиратор.
Подходит для деревянных и ПВХ окон. Такие блокираторы выделяются простотой монтажа, всего на два самореза, а так же возможностью установки практически с любой стороны створки, т.е. если не хватило места поставить его снизу- ставите с торца (как на фото) и при этом возможность проветривания сохраняется. для открытия такого замка требуется повернуть ключ, а так же нажать на кнопку, которая, по опыту, нажимается трудновато.

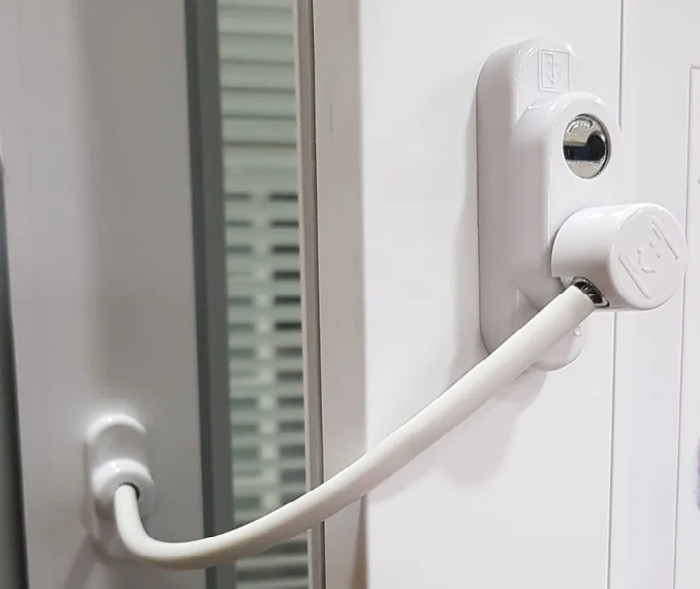

3. Блокиратор с тросиком.
Такой тип блокиратора интересен тем, что в закрытом положении сохраняется возможность не только поставить окно на проветривание, но и приоткрыть створку на расстояние вытянутого тросика (15-20 см), если вдруг понадобится больше воздуха в помещении и это позволяет использовать его на поворотных створках, не имеющих режима проветривания. Он так же подходит для деревянных и ПВХ окон, но некоторые наши клиенты ставили такой и на алюминиевые раздвижные конструкции.
Кстати об окнах из алюминия. Не рекомендуется устанавливать вышеописанные блокираторы на алюминиевые окна в связи с тем, что в алюминиевой раме саморезы достаточно быстро «разобьют» место крепления и придется переставлять замок в другое место. Для таких створок существуют специальные блокираторы, но цена их в разы выше, а монтаж сложнее, лучше обратиться к мастерам. Фото для примера ниже.
Последнее, о чем бы хотелось упомянуть в разговоре о детской безопасности и окнах- это балконы. Исходя из того, что многим нужен доступ на балкон в силу различных обстоятельств, как правило рекомендуем устанавливать на балконную дверь ручку с кнопкой или ключом.
Ручка с кнопкой выглядит примерно вот так
Повернуть её можно при нажатии кнопки, а кнопка достаточно тугая для нажатия ребенком.
Ручка с ключом надежнее, выглядит примерно вот так
но при каждом открывании/закрывании потребуется ключ под рукой, это немного неудобно, но ведь речь о детской безопасности.
В конце хотелось бы отметить, что чтобы сломать детский замок человеку, тем более ребенку нужно постараться, возможно даже ооочень постараться. Но при этому даже при установленных блокираторах и ручках не нужно оставлять детей без присмотра.
Для первого поста с текстом получилось многовато, но надеюсь, что хоть кому-нибудь рассказал что-то новое. Если где-то не прав- поправьте, остались вопросы- задавайте, постараюсь ответить.
Обезопасьте свои окна от выпадения кошек и детей
Слабонервным не читать. О безопасности детей
Однажды, я видела как из окна выпал ребёнок. Я давно думала о том, чтобы написать этот пост и никак не могла собраться. Эта тема и по сей день в мои 27 остаётся для меня тяжелой.
На момент истории мне было 16. Мы с друзьями играли в баскетбол, лето, жарко. Напрыгавшись, я с другом пошла умыться водичкой из пожарного крана в одном из домов (в тех домах такие были между подъездами под окнами).
И в тот момент, когда умывалась я, раздался странный звук. Он мне напомнил звук арбуза, лопнувшего при ударе об землю. Следом я слышу возглас друга «ТВОЮ МАТЬ» и вижу, как он бежит к соседнему подъезду. Бегу за ним. И вижу, что на асфальтированном участке дорожки под окнами лежит ребёнок, девочка, лет 4 и возле неё валяется москитная сетка. Начинаю шарить взглядом по окнам и вижу, что на 4 этаже отсутствует сетка. Толкаю друга, чтобы вызывал скорую и бросаюсь к девочке.
К чему весь этот пост: друзья, я прошу вас, не допускайте халатности по отношению к безопасности своих детей. Я, как мать, живущая с сыном одна, понимаю, что та женщина могла элементарно пойти в душ/туалет, а ребёнок мог проснуться и полезть на окно. Но те же укреплённые сетки не дали бы случиться трагедии.
Такую боль никому не пожелаешь пережить. Берегите своих детей, лучше лишний раз перестраховаться, чем потом всю жизнь винить себя.
Методика оценки инженерной обстановки при взрыве здания
Методика оценки инженерной обстановки при взрыве здания
Как показывает анализ террористических актов, большинство терактов сопровождается взрывом в зданиях, на прилегающих территориях и в транспортных средствах с применением взрывчатых веществ.
При взрыве, особенно в местах массового пребывания людей, складывается наиболее сложная инженерная, медицинская и пожарная обстановка.
При анализе инженерной обстановки необходимо оценить следующие показатели:
- степень повреждения здания; объем завала; количество участков, требующих укрепления (обрушения) поврежденных или разрушенных конструкций; количество аварий на коммунально-энергетических сетях (КЭС); протяженность заваленных проездов.
Вспомогательными показателями инженерной обстановки являются:
- дальность разлета обломков от контура здания; высота завала; максимальный вес обломков; максимальный размер обломков.
Частичное разрушение внутренних перегородок, кровли, дверных и оконных коробок, легких построек и др. Основные несущие конструкции сохраняются.
Для полного восстановления требуется капитальный ремонт.
Разрушение большей части несущих конструкций. При этом могут сохраняться наиболее прочные элементы здания, каркасы, ядра жесткости, частично стены и перекрытия нижних этажей. При сильном разрушении образуется завал.
Восстановление возможно с использованием сохранившихся частей и конструктивных элементов. В большинстве случаев восстановление нецелесообразно.
Полное обрушение здания, от которого могут сохраниться только поврежденные (или неповрежденные) подвалы и незначительная часть прочных элементов. При полном разрушении образуется завал.
Здание восстановлению не подлежит.
Степень разрушения зданий целесообразно определять путем сопоставления давлений, характеризующих прочность зданий и давлений, характеризующих воздействие взрыва.
В таблице 2 приведены интервалы давлений, вызывающих ту или иную степень разрушения жилых, общественных и производственных зданий при взрывах ВВ и горючих смесей. Данные, приведенные в таблице, представляют аппроксимацию законов определенных степеней разрушения зданий в виде ступенчатой функции.
Степени разрушения и избыточные давления, кПа
Зоны разрушений, степени разрушения зданий, сооружений, технических и транспортных средств при ядерном взрыве
Зона полных разрушений имеет па границе избыточное давление на фронте ударной волны 50 кПа и характеризуется массовыми безвозвратными потерями среди незащищенного населения (до 100 %), полными разрушениями зданий и сооружений, разрушениями и повреждениями коммунально-энергетических и технологических сетей и линий, а также части убежищ гражданской обороны, образованием сплошных завалов в населенных пунктах. Лес полностью уничтожается.
Зона сильных разрушений с избыточным давлением на фронте ударной волны от 30 до 50 кПа характеризуется: массовыми безвозвратными потерями (до 90 %) среди незащищенного населения, полными и сильными разрушениями зданий и сооружений, повреждением коммунально- энергетических и технологических сетей и линий, образованием местных и сплошных завалов в населенных пунктах и лесах, сохранением убежищ и большинства противорадиационных укрытий подвального типа.
Зона средних разрушений с избыточным давлением от 20 до 30 кПа характеризуется безвозвратными потерями среди населения (до 20 %), средними и сильными разрушениями зданий и сооружений, образованием местных и очаговых завалов, сплошных пожаров, сохранением коммунально-энергетических сетей, убежищ и большинства противорадиационных укрытий.
Зона слабых разрушений с избыточным давлением от 10 до 20 кПа характеризуется слабыми и средними разрушениями зданий и сооружений.
Для жилых и промышленных зданий берется обычно четвертая степень— полное разрушение. При слабом разрушении, как правило, объект не выходит из строя; его можно эксплуатировать немедленно или после незначительного (текущего) ремонта. Средним разрушением обычно называют разрушение главным образом второстепенных элементов объекта. Основные элементы могут деформироваться и повреждаться частично. Восстановление возможно силами предприятия путем проведения среднего или капитального ремонта. Сильное разрушение объекта характеризуется сильной деформацией или разрушением его основных элементов, в результате чего объект выходит из строя и не может быть восстановлен.
Наибольшие разрушения получают наземные здания, рассчитанные на собственный вес и вертикальные нагрузки, более устойчивы заглубленные и подземные сооружения. Здания с металлическим каркасом средние разрушения получают при 20—40 кПа, а полные—при 60—80 кПа, здания кирпичные—при 10—20 и 30—40, здания деревянные— при 10 и 20 кПа соответственно. Здания с большим количеством проемов более устойчивы, так как в первую очередь разрушаются заполнения проемов, а несущие конструкции при этом испытывают меньшую нагрузку. Разрушение остекления в зданиях происходит при 2—7 кПа.
Объем разрушений в городе зависит от характера строений, их этажности и плотности застройки. При плотности застройки 50 % давление ударной волны на здания может быть меньше (на 20—40 %), чем на здания, стоящие на открытой местности, на таком же расстоянии от центра взрыва. При плотности застройки менее 30 % экранирующее действие зданий незначительно и не имеет практического значения.
Классификация ЧС по характеру источника ЧС
ЧРЕЗВЫЧАЙНАЯ СИТУАЦИЯ – это обстановка на определенной территории, сложившаяся в результате аварии, опасного природного явления, катастрофы, стихийного или иного бедствия, которая может повлечь или повлекла за собой человеческие жертвы, ущерб здоровью людей или окружающей природной среде, а также значительные материальные потери и нарушение условий жизнедеятельности.
По характеру источника чрезвычайные ситуации делятся на техногенные и природные.
ЧС техногенного характера (транспортные аварии, пожары и взрывы, аварии с выбросом радиоактивных веществ, аварии с выбросом аварийно химически опасных веществ, внезапное обрушение зданий, аварии на очистительных сооружениях и т.д.).
ЧС природного характера (землетрясения, извержение вулканов, оползни, сели, обвалы, ураганы, смерчи, цунами, лесные пожары и т.д.).
Классификация ЧС по зонам распространения, потерям, ущербу
При каком избыточном давлении происходит полное разрушение зданий
[23.04.2014 16:26:40]
Повреждения перегородок, рам, дверей. Какие?
С перегородок отделка местами отвалилась, остекление с окон осыпалось, двери хлопнули, что пружина отвалилась. Где Вы увидели, что двери вылетели?
[23.04.2014 16:27:51]
[23.04.2014 16:28:44]
«голливудский блокбастер.» (с)
А вообще, спасибо за ссылку, интересно будет почитать
[23.04.2014 16:33:27]
[23.04.2014 16:46:11]
[23.04.2014 16:48:45]
Коллеги, чем обусловлено значение избыточного давления взрыва в 5кПа? Почему не 3кПа, не 10кПа, а именно 5? Кто знает?
Это было в ГОСТ Р 12.3.047-98 «ПБ тех. процессов» и есть в «Методике
определения расчетных величин пожарного риска на производственных объектах».
1) Все правильно ув. Schreibikus ® это БЫЛО в ГОСТ Р 12.3.047-98,который ОТМЕНЕН С 01.01.2014 г. и данная таблица перешла в НОВЫЙ ГОСТ Р 12.3.047-2012
Степень поражения Избыточное давление, кПа
Полное разрушение зданий 100
50%-ное разрушение зданий 53
Средние повреждения зданий 28
Умеренные повреждения зданий
(повреждение внутренних перегородок,
рам, дверей и т.п.) 12
Нижний порог повреждения человека
волной давления 5
Малые повреждения (разбита часть остекления) 3
2)Данные условия ГОСТ Р 12.3.047-98 (ОТМЕНЕН) также приведены в
Приказе МЧС РФ от 10 июля 2009 г. N 404 Об утверждении методики определения расчетных величин пожарного риска на производственных объектах» (с изменениями от 14 декабря 2010 г.)
Степень поражения Избыточное давление, кПа
Полное разрушение зданий 100
50%-ное разрушение зданий 53
Средние повреждения зданий 28
Умеренные повреждения зданий
(повреждение внутренних перегородок,
рам, дверей и т.п.) 12
Нижний порог повреждения человека
волной давления 5
Малые повреждения (разбита часть остекления) 3
