OSPF: типы LSA (Link-State Advertisements)
OSPF: типы LSA (Link-State Advertisements)
Прежде чем OSPF-маршрутизаторы установят между собой OSPF-соседство в состояние Full, они обменяются следующими типами сообщений:
Основная информация о сетях, находящихся в OSPF-домене, рассылается при помощи сообщения Link-state Update, которые содержат в себе LSA, называемые Link-State Advertisements. Всего выделяют 11 видов LSA:

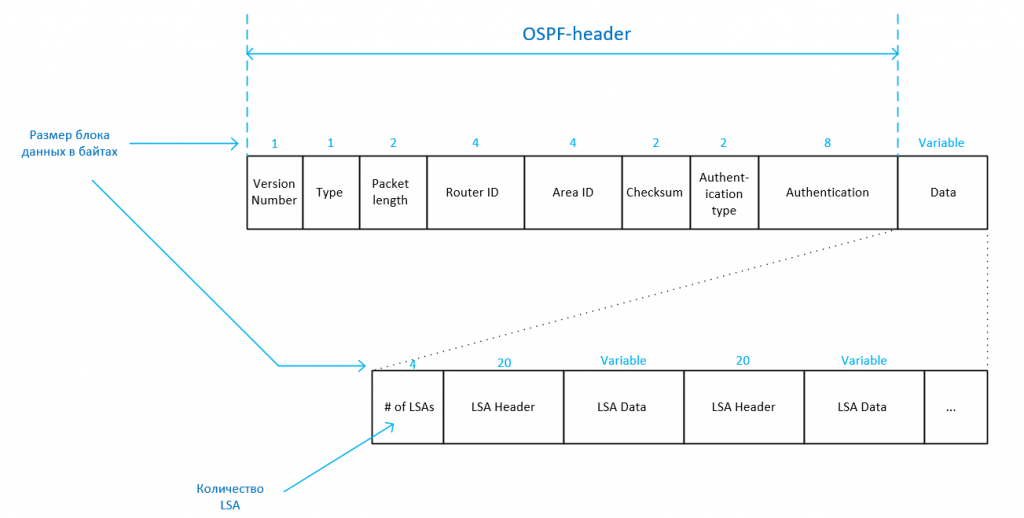

Прежде чем перейдем к детальному разбору LSA, посмотрим на общим вид пакета:
Version number — версия протокола OSPF (1 байт)
Type — тип OSPF-пакета (1 байт)
Packet length — размер пакета в байтах (2 байта)
Router ID — идентификатор OSPF-маршрутизатора (4 байта)
Area ID — идентификатор OSPF-области (4 байта)
Checksum — контрольная сумма (2 байта)
Authentication type — тип аутентификации (2 байта)
Authentication — пароль (8 байт)
Data — блок данных (переменная длина)
В случае с LSU нас интересует блок данных Data. Первым полем размеров в 4 байта идет количество LSA, находящихся в этом блоке. Далее идут эти самые LSA-данные. В одном блоке данных можешь быть как один LSA, так и несколько LSA разных типов.
LSA 1 — Router LSA.

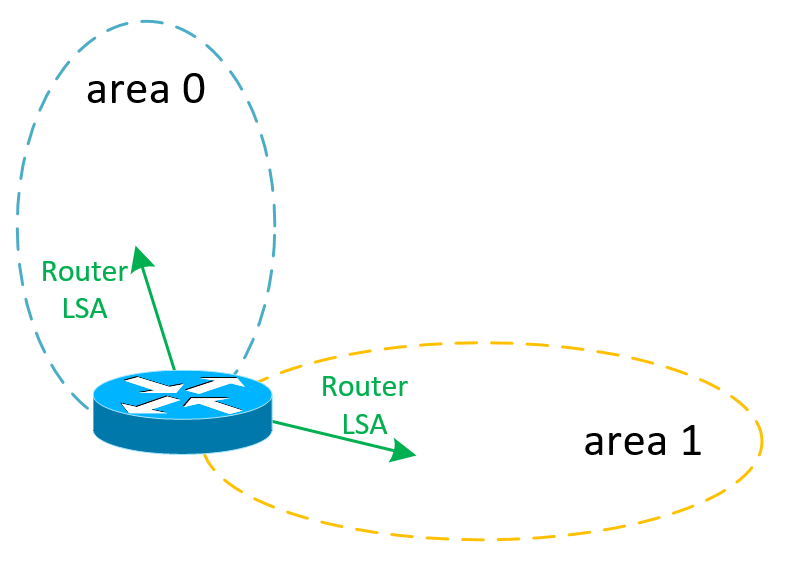

Маршрутизаторы рассылают LSA первого типа в каждую область, к которой роутер непосредственно подключен, за пределы области Router LSA не выходят.
Эти пакеты описывают сети, подключенные к конкретному роутеру, тип сетей и стоимость маршрута до них.

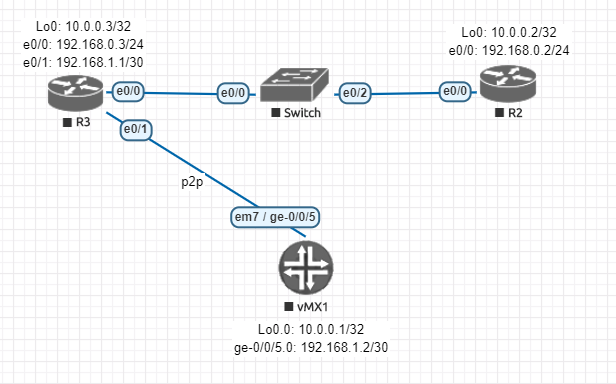

Рассмотрим вот такую схему:
Простой вариант: R2 и R3, подключенные через коммутатор, и vMX1, подключенный через p2p-линк к R3. Помимо IP-адресов на физических интерфейсах, анонсируются Loopback-адреса. Глянем более детально структуру Router LSA, отправляемого R3 в сторону R2:

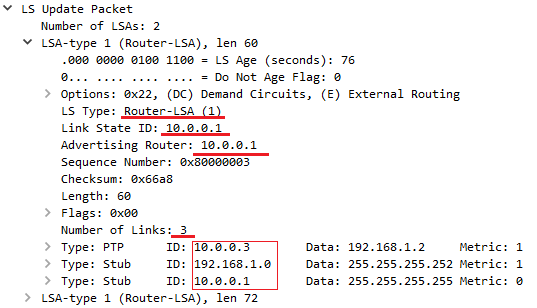

Из содержимого OSPF-заголовка видно, что используется OSPF версии 2, тип пакета — Link-state Update. Аутентификация отсутствует, ospf area 0 и router Размер пакета равен 160 байт и вычисляется следующим образом:
Packet lentgh = размер OSPF-заголовка + размер LSU-блока
В нашем случае это будет:
Packet length = 24 (размер OSPF-header) + 4 (блок # of LSAs) + 60 (размер первого LSA1) + 72 (размер второго LSA1) = 160
Что сходится с тем, что указано в OSPF-заголовке. Поле Number of LSAs в нашем случае равно двум, что говорит о том, что у нас пакет содержит 2 разных LSA. Заглянем внутрь первого LSA-type 1:
Интересующие нас поля:
После этого, собственно, идет описание сетей. Стоит обратить внимание, что сети отличаются полем Type. От его значения зависят поля ID и Data:
| Link Type | Link ID | Link Data |
| Point-to-point (Type 1) | ID роутера-соседа через p2p-интерфейс | IP-адрес интерфейса локального роутера («создателя» LSA) |
| Transit (Type 2) | IP-адрес интерфейса выделенного (DR) маршрутизатора | IP-адрес интерфейса локального роутера («создателя» LSA) |
| Stub (Type 3) | IP-адрес подсети | Маска подсети |
| Virtual link (Type 4) | ID роутера-соседа, к которому строится virtual link | IP-адрес интерфейса локального роутера («создателя» LSA) |

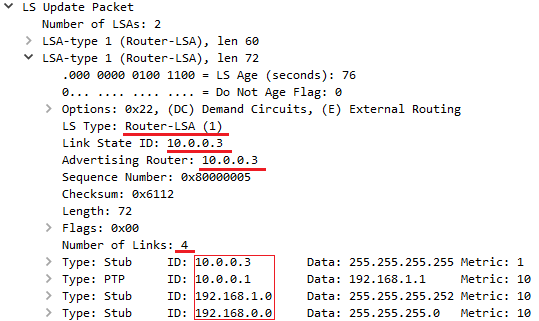

Если заглянем во второй LSA1, увидим аналогичную информацию:
Помимо вышеперечисленных полей, есть поле Metric, которое описывает стоимость маршрута до указанной сети (ospf cost). Значение поля зависит от расстояния до сети назначения и пропускной способности интерфейсов.
Чтобы просмотреть информацию в базе данных состояния каналов на оборудовании Cisco и Juniper, нужно выполнить следующие команды (в примерах использованы абсолютно одинаковые сети, чтобы можно было визуально сравнить данные):
Аналогичные команды на Juniper:
LSA 2 — Network LSA
LSA второго типа генерируются для широковещательного и NBMA сегментов сети (тип ospf-интерфейсов выставлен как broadcast или nbma/non-broadcast). Чаще на практике встречается broadcast-сети. Распространяются Network LSA2 также в пределах одной OSPF-области.

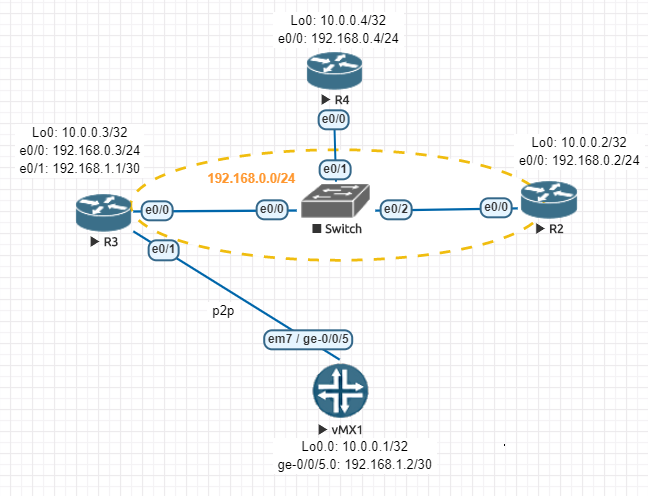

В данном случае широковещательным сегментом сети будет сеть между роутерами R2, R3 и R4, подключенных через коммутатор. Интерфейсы роутеров находятся в одной сети 192.168.0.0/24.

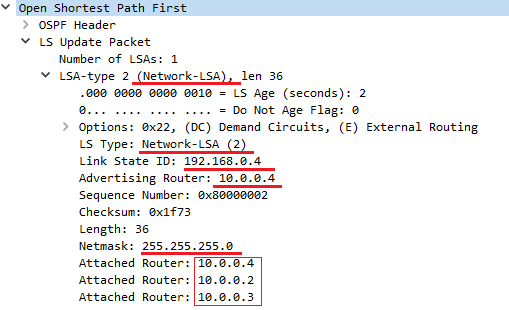

Заглянем внутрь LSU, приходящего от R3 к vMX1:
LSA-type 2 содержит в себе следующие интересующие нас поля:
Таким образом, заглянув внутрь LSA2-пакета, можно узнать адрес Designated Router, а также маршрутизаторов, находящемся в том же широковещательном сегменте, что и DR.
Увидеть LSA2 на оборудовании можно с помощью команд:
LSA 3 — Summary LSA

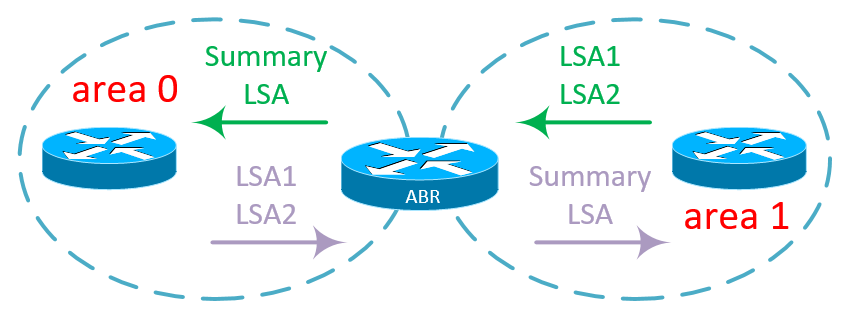

LSA третьего типа генерируются и отправляются только ABR (Area Border Router) маршрутизаторами. Используется для передачи информации о сетях из одной OSPF-области в другую. LSA распространяется только в пределах области, в которую он был анонсирован.
Рассмотрим следующую схему:
В данном случае в качестве ABR выступает R4, поскольку он принадлежит area 0 и area 1 одновременно. Посмотрим Summary LSA, отправляемые R4 к R5:

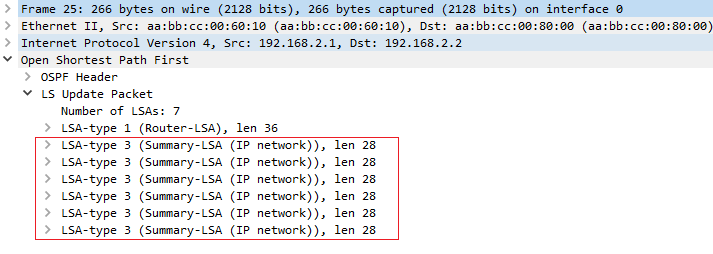

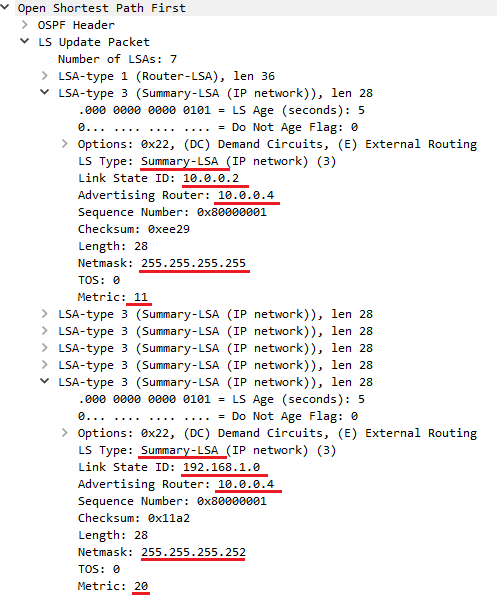

Рассмотрим более детально первый и последний LSA3:
Нас интересуют следующие поля:
Рассмотрев более детально вышеуказанные LSU видно, что в первом LSA3 анонсируется loopback-адрес роутера R2 (10.0.0.2/32), а в последнем IP-адрес интерфейса e0/1 (192.168.1.0/30). В обоих случаях Advertising Router 10.0.0.4, поскольку он является ABR.
Просмотр LSA не железе:
LSA 4 — ASBR Summary LSA

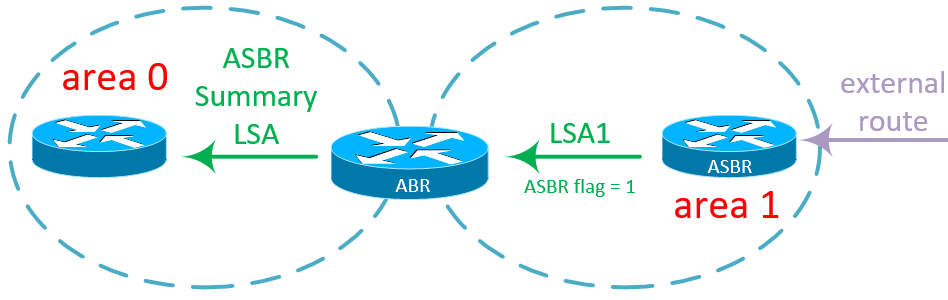

LSA четвертого типа описывают местонахождение ASBR-маршрутизатора (маршрутизатора, который импортирует в OSPF внешние маршруты). LSA4 генерируются ABR-роутерами и распространяются по всему OSPF-домену.
Рассмотрим такую схему:
От предыдущего примера она отличается только тем, что на R5 у нас теперь будет прописан статический маршрут, а затем импортирован в OSPF-процесс.

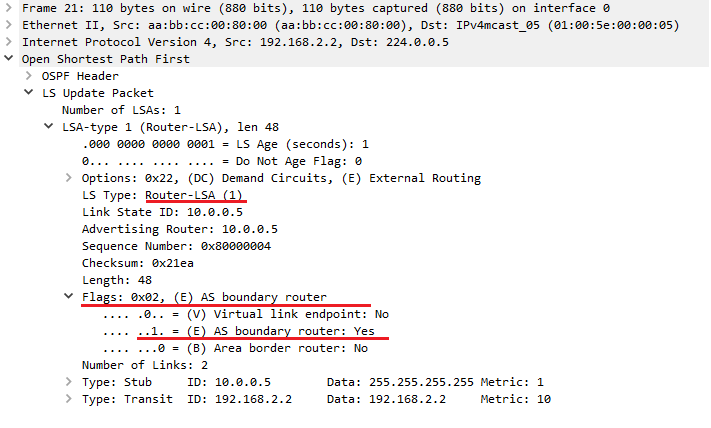

Посмотрим, как R4 получает информацию от R5 о внешнем маршруте:
Из содержимого OSPF-пакета видно, что на ABR прилетел все тот-же LSA 1 типа, но в нем выставлен в значение «1» флаг AS boundary router, что говорит о том, что роутер 10.0.0.5 является ASBR.

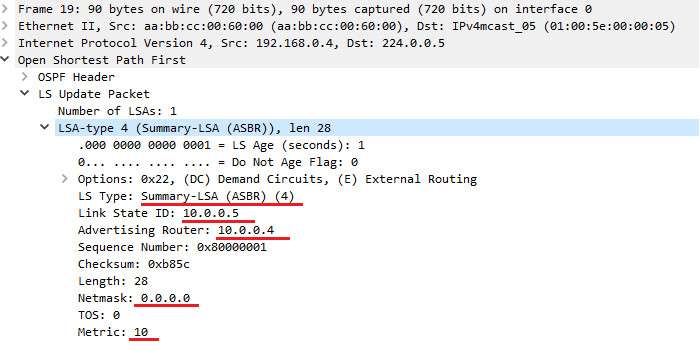

Теперь посмотрим, как получает информацию об этом роутер R3:
Поля, на которые стоит обратить внимание:
Проверка ABSR на Cisco выглядит так:

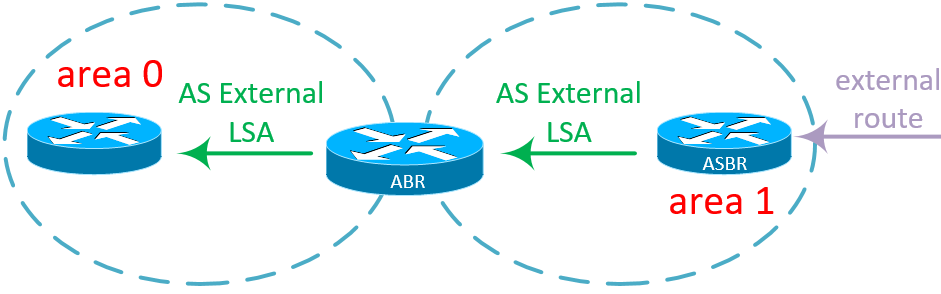

LSA 5 — AS External LSA
LSA пятого типа описывают сети, импортированные в OSPF-процесс ASBR-маршрутизатором. Генерируются им же и распространяются по всему OSPF-домену.
Схему сети возьмем из предыдущего примера:
Сейчас R5 анонсирует в OSPF-процесс статический маршрут 10.200.0.0/24. Посмотрим, что прилетает внутри Link State Update на R4:
Интересующие нас поля:
И в таком виде LSA5 распространяется по всему OSPF-домену.
На оборудовании LSA5 можно увидеть при помощи команд:
LSA 6 — Group Membership LSA
LSA шестого типа используются для рассылки мультикастового трафика через OSPF, если быть точнее — MOSPF (Multicast OSPF). LSA6 распространяются по OSPF-домену, который представляет из себя одну OSPF область. Каждый LSA6 описывает маршрут только до одной мультикастовой группы. За пределы области LSA6 не выходят.
В качестве Link State ID используется адрес мультикастовой группы, а в качестве Advertising Router, который, собственно, этот LSA6 и генерирует.
Широко MOSPF не используется и мало каким вендором поддерживается. Например, Cisco, Juniper и Huawei MOSPF не могут, да и зачем, когда есть PIM и MSDP?
LSA 7 — NSSA External LSA
Как и LSA5, LSA седьмого типа описывают сети, импортированные в OSPF-процесс ASBR-маршрутизатором. Отличие лишь в том, что ASBR находится внутри NSSA-области. Распространяется LSA7 в пределах области NSSA, затем на ABR преобразуется в LSA5 и дальше по всему OSPF-домену

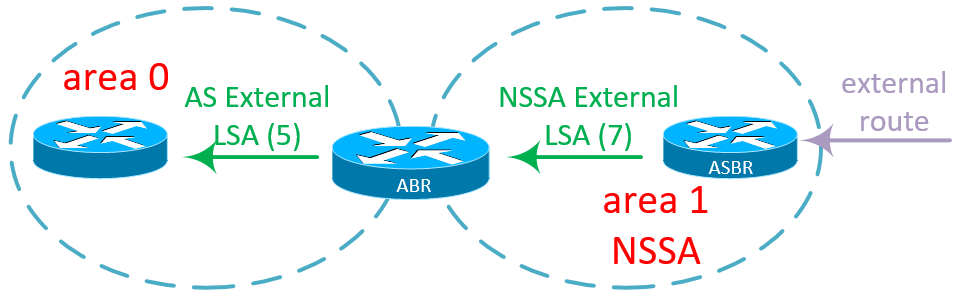

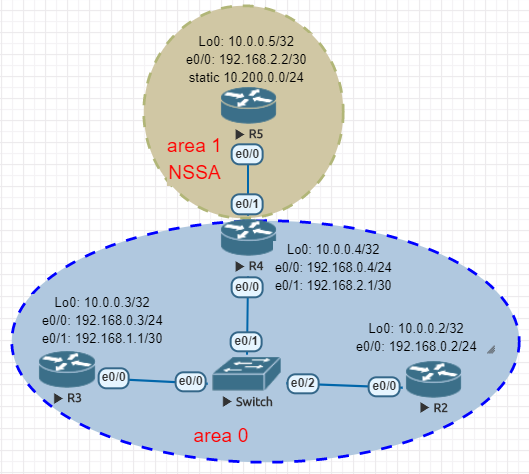

Для примера возьмем сеть из LSA5, но area 1 в этом случае будет NSSA:

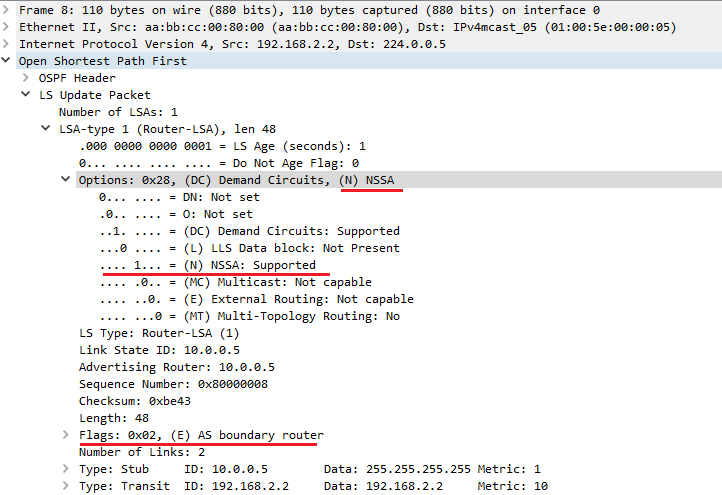

Заглянем внутрь LSU, прилетающего на R4 с R5.
Как и в случае с LSA5, сначала на роутер приходит LSA1 с выставленным флагом ASBR и NSSA (NSSA был выставлен на этапе установления соседства).

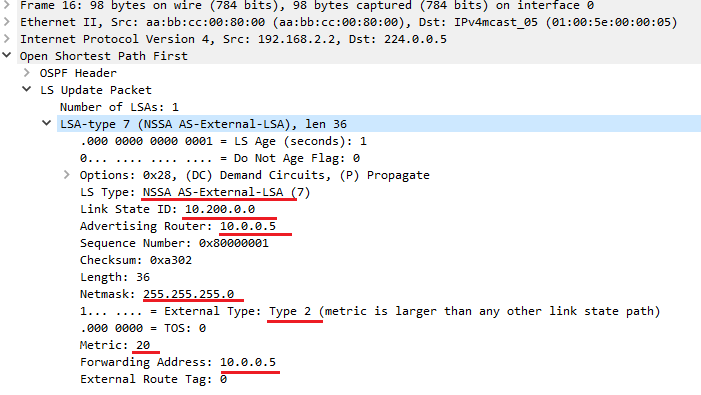

После анонсирования LSA1 роутер R5 следом отправляет LSA7:
Как видим, поля аналогичны тем, что были в LSA 5 типа, за исключением того, что в поле Forwarding Address появился IP-адрес ASBR-маршрутизатора. Ну и, конечно же, сам LS Type стал AS-External-LSA.
После попадания на ABR пакет LSA7 преобразуется в LSA5 и распространяется по оставшейся части OSPF-домена. Вот в таком виде он доходит до R3:

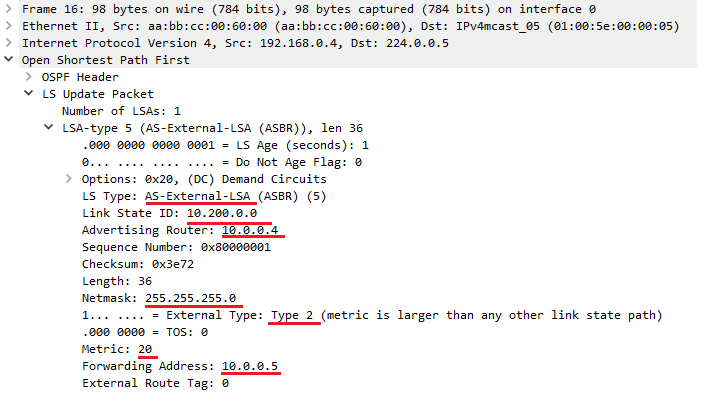

Это все тот же типичный LSA5, говорящий о том, что сеть 10.200.0.0/24 находится на роутере 10.0.0.5 (R5). Сам же пакет анонсирован роутером 10.0.0.4 (R4).
Увидеть NSSA можно, используя команды:
LSA 8 — External attributes LSA (OSPFv2)
LSA восьмого типа используются для транспортировки по OSPF-домену атрибутов BGP-маршрутов, импортированных в OSPF с помощью ASBR.
LSA 9, 10, 11 — OSPF opaque LSA
Как правило, opaque LSA используются для расширения функционала OSPF, позволяя ему передавать информацию, о которой OSPF изначально не заботится. Самое основное практическое применение Opaque LSA заключается в использовании MPLS Traffing Engineering.
