ksv05b 6j что это

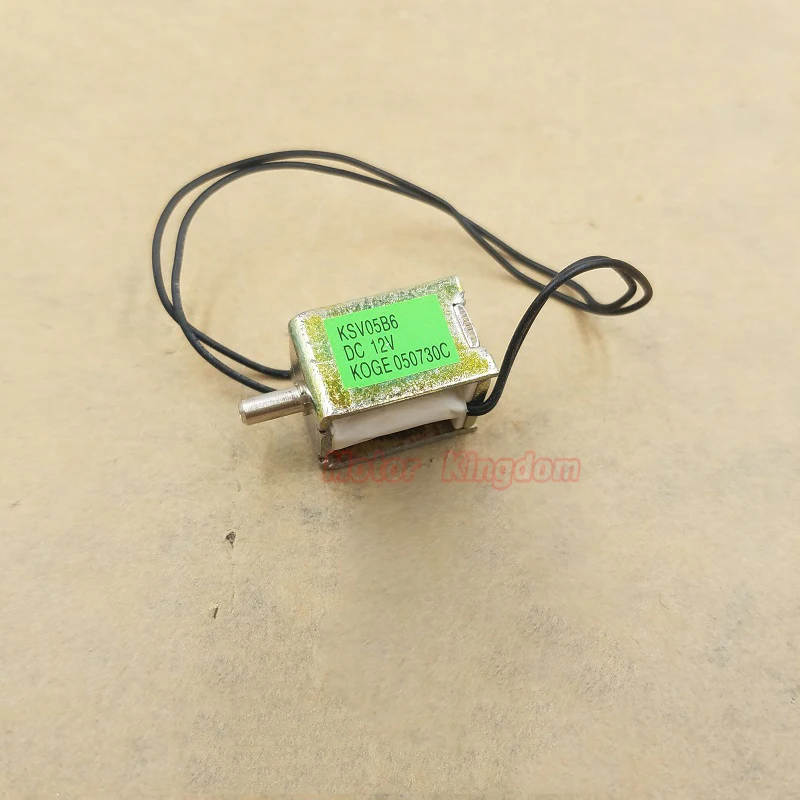

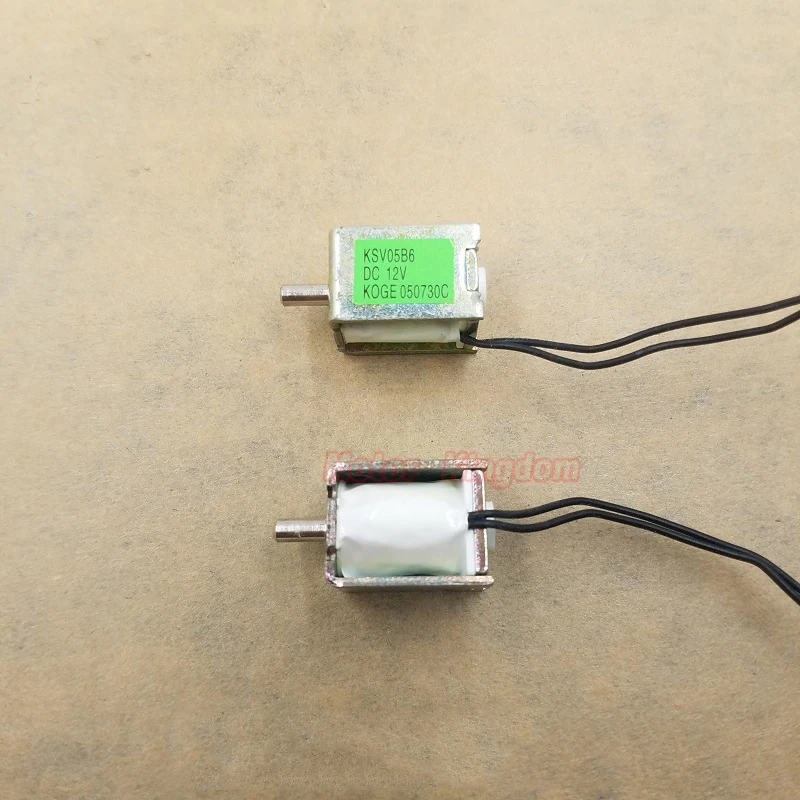

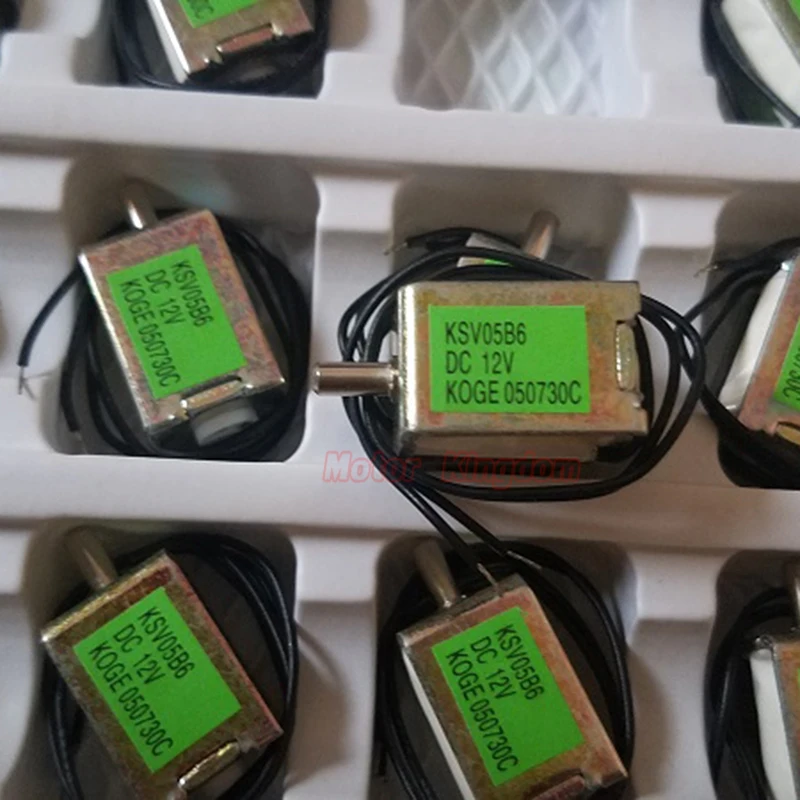

KOGE KSV05B6 DC 12V микро маленький Электрический Соленоидный клапан управления

Купить | Добавить в корзину

Советы: Если вам нравится наш товар и магазин, вы можете добавить любимые товары и следовать за нами слева.
Для получения более похожих и сопутствующих товаров, можно просмотреть категории или найти в нашем магазине.

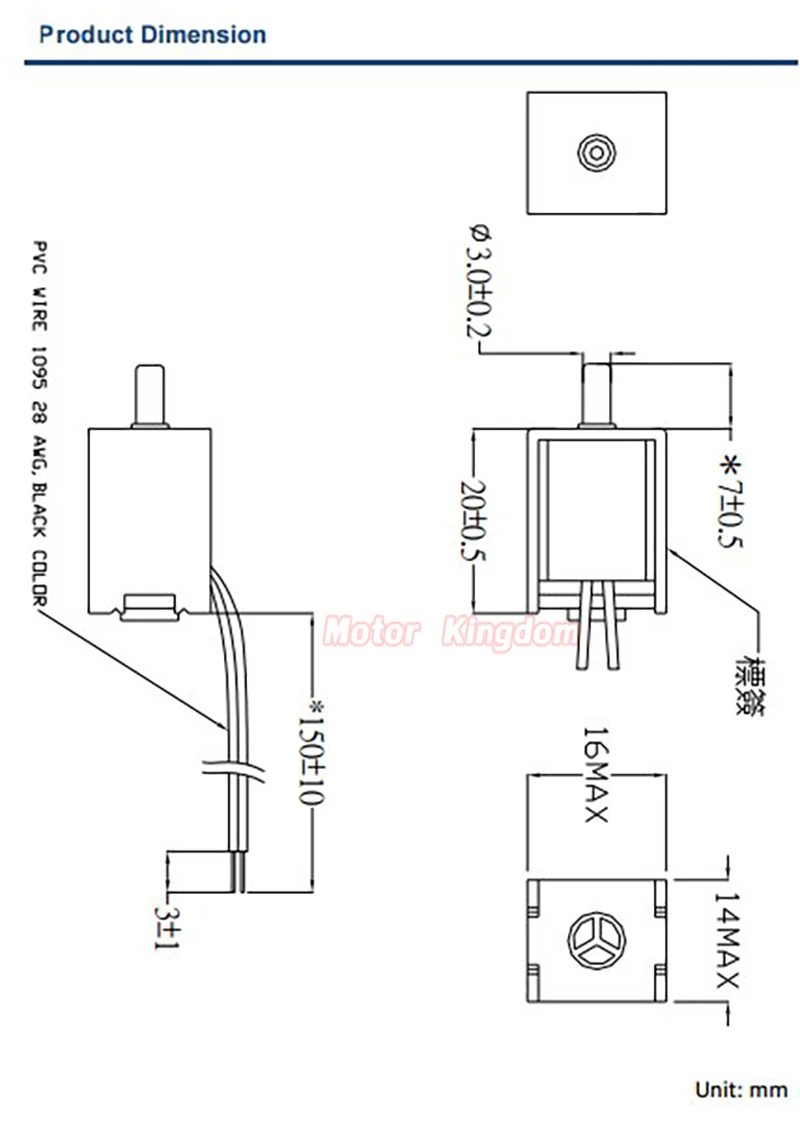

3. Номинальное напряжение: 12 В постоянного тока

5. Герметичность воздуха: максимум 3 мм рт. Ст./мин, от 300 мм рт. Ст. При емкостью 500 куб. См.

6. Время работы: максимум 6,0 секунды от 300 мм рт. Ст. Уменьшается до 15 мм рт. Ст. При емкостью 500 куб. См.

8. Максимальное давление: 300 мм рт. Ст.

9. Режим работы: нормально открытый

11. Применение: медицинское устройство, лаборатория, экологические решения и другие устройства.

Источник

ЕДИЦИНСКИЙ ЦИФРОВОЙ ТОНОМЕТР С ВЫСОКОКАЧЕСТВЕННЫМ АНАЛОГОВЫМ ТРАКТОМ

Аспирант кафедры УиИТС, ФБГОУ ВПО ДГТУ, Махачкала.

В данной статье анализируются проблемы точности измерения артериального давления, а также доверия к результатам показаний этих приборов. Предлагается решение и подход, которое могло бы использоваться для проведения клинических исследований в данной области.

Postgraduate student of the Department of Wiits, FBGOU VPO DGTU, Makhachkala.

In this article problems of the accuracy of blood pressure measurements are analyzed. Also here is described some problems of trusting to results of blood pressure measurement systems. Author proposed device and the way to use in clinical researches in this area.

Артериальное давление (АД) – это один из важнейших показателей состояния здоровья организма, характеризующий работу кровеносной системы. При этом повышенное или пониженное значение этого показателя представляет серьезную опасность для организма человека.

Существует множество факторов, влияющих на уровень артериального давления, например: частота сердечных сокращений, вязкость крови, диета, стрессовые ситуации, алкоголь и др. Между тем, этот показатель также во многом индивидуален и зависит от нервной системы, времени суток, возраста и многих других показателей. В норме АД колеблется в определенных пределах, индивидуальных для каждого человека. Разница иногда может достигать 10-20 мм.рт.ст., особенно у пожилых людей. Со временем гипертония может довольно основательно разрушить организм и вызвать появление многих заболеваний. Среди них инсульт, коронарная и сердечная недостаточность, инфаркт, повреждение почек, аневризма аорты, поражение глаз и пр. Повышенное АД нередко является симптомом других заболеваний, таких как болезни почек или пороки развития почечных артерий, нарушение регуляции кровообращения, обусловленное сердечными болезнями, в частности недостаточностью клапанов аорты, склерозом аорты и др.

Гипертоническая болезнь в настоящее время является одной из главных проблем медицины не только из-за ее широкого распространения, но и из-за того, какое место она занимает в структуре общей смертности. Сегодня, по данным Всемирной Организации Здравоохранения (ВОЗ) в экономически развитых странах доля взрослых людей, страдающих от повышенного артериального давления достигает 25%. Только 5 % из них знают о своем заболевании, в свою очередь, 40 % из них получают соответствующее лечение и только у 10– 20 % отмечается устойчивая нормализация артериального давления.

Таким образом, задача постоянного контролирования АД для профилактических и диагностических целей является очень актуальной. Приборов, способных справиться с этой задаче на рынке достаточно много, но все они, как правило, зарубежного производства (Япония, Китай, Германия).

Портативный цифровой тонометр позволит врачу быстро и безболезненно измерить артериальное давление, а так же позволит пациенту постоянно держать этот показатель под контролем. Такое устройство, помогая поставить диагноз на самых ранних стадиях, позволит предотвратить развитие сердечнососудистых заболеваний, контролировать гипертонию самостоятельно, без привлечения любой посторонней помощи, отличить «гипертонию белого халата» (явление, при котором у пациента наблюдается повышенное давление только из-за присутствия врача – наблюдается у 10-20% населения) от настоящей гипертонии.

Автоматизация измерения создает новые метрологические задачи, поскольку при этом режиме возможны не только ошибки на этапе измерения АД в манжете, но и возникновение сложностей при определении амплитуды осцилляций, а также при реализации достаточно сложных программ обработки полученной информации. Поэтому вопрос о степени доверия к получаемым значениям АД в данных аппаратах стоит более остро, чем к данным, полученным с помощью сфигмоманометра. [1]

Погрешность таких тонометров оценивается по специально разработанным различными странами протоколам. Среди них наиболее авторитетными являются протоколы: BHS (Англия), AAMI (США), EHS (общеевропейский протокол).

Производители электронных компонентов (такие как Freescale, Analog Devices, Honeywell, Texas Instruments) в своих рекомендациях (Application notes) и журналах (Medical Electronics ICs Solutions Bulletin, Beyond bits и др.) приводят различные структурные схемы цифровых медицинских тонометров. [3,4,5,7]

Одним из главных компонентов устройства является датчик давления (ДД), который производит преобразование: уровень давления – уровень напряжения. Для проведения измерения нам необходимо знать две компоненты выходного сигнала ДД:

Следовательно, необходимы узлы, которые будут выделять требуемую информацию и согласовывать по нагрузке с входом аналого-цифрового преобразователя. С выхода АЦП сигнал подается на микроконтроллер, который обрабатывает получаемую информацию.

Для контроля процедуры измерения необходимы компрессор – для нагнетания давления в манжете и клапан для осуществления стравливания давления, после окончания процедуры измерения.

Эти узлы потребляют немало энергии, поэтому для управления требуются усилители мощности. Помимо этого, для управления скоростью накачки давления компрессором необходим широтно-импульсный модулятор.

Для взаимодействия с пользователем необходимы устройства управления и индикации.

Одним из ключевых, элементов любой измерительной схемы всегда является датчик. В соответствии с техническим заданием, датчику предъявляются следующие требования:

Датчики давления достаточно широко представлены на рынке. Основными производителями являются компании Honeywell, Freescale, Infineon, On Semi и другие. В продаже имеются также и датчики давления отечественного производства. Все они классифицируются по областям применения (для счетчиков, для промышленного оборудования и т.д.), по типу измеряемого давления (относительные, дифференциальные, абсолютные), по точности, выходному сигналу и т.п..

В частности, компанией Freescale представлены цифровые, интегрированные, компенсированные и некомпенсированные датчики давления. При этом для применения в медицинских тонометрах рекомендуются MPX2300DT1, MPX2301DT1, MPXM2053GS, MP3V5050GP.

Данные модели измеряют давление в диапазоне 0-300 мм.рт.ст. и обладают достаточной точностью, но отличаются напряжением питания. Так, датчики MPX2300DT1, MPX2301DT1 требуют напряжения питания не менее 6В, а MPXM2053GS и вовсе 10В. Поскольку предполагается использовать батарейное питание, то оптимальным выбором для портативного устройства будет использование датчика MP3V5050GP, для работы которого требуется лишь требуется лишь 3В.

Таблица 1. Характеристики датчика MP3V5050GP.

Источник

Маркировка шим контроллеров smd

В схемотехнике современных импульсных источников питания (ИИП) приобрели широкую популярность ШИМ-регуляторы, выполненные в малогабаритных планарных корпусах с шестью выводами. Обозначение типа корпуса может быть SOT-23-6, SOT-23-6L, SOT-26, TSOP-6, SSOT-6. Внешний вид и расположение выводов показаны на рисунке ниже. В данном случае на левом фрагменте картинки представлена кодовая маркировка LD7530A

Назначение выводов:
1 — GND. (Общий провод).
2 — FB. (FeedBack — Обратная Связь). Вход для управления длительностью импульсов сигналом с выходного напряжения. Иногда может иметь обозначение COMP (входной компаратор).
3 — RI/RT/CT/COMP/NC — В зависимости от типа микросхемы, может быть задействован для частотозадающей RC цепи (RI/RT/CT), либо для организации защиты, как вход компаратора отключения ШИМ при пороговом значение на его входе, указанном в документе. В некоторых типах микросхем этот вход может быть никак не задействован (NC — No Connect).
4 — SENSE, по другому CS (Current Sense) — Вход с датчика тока в истоке ключа.
5 — VCC — Вход напряжения питания и запуска микросхемы.
6 — OUT (GATE) — Выход для управления затвором (Gate) ключа.

Функционально подобные регуляторы работают по принципу популярных ранее микросхем ШИМ серии xx384x, которые хорошо зарекомендовали себя в плане надёжности и устойчивости.

Некоторые затруднения часто возникают при замене или выборе аналога для подобных ШИМ-регуляторов по причине применения кодовой маркировки в обозначении типа микросхем. Ситуация осложняется большим количеством производителей компонентов, которые не всегда предоставляют документацию в массовый доступ, так же не все производители готовых устройств снабжают схемами ремонтные сервисные центры, поэтому реальные схемные решения ремонтникам часто приходится изучать по установленным компонентам и монтажным соединениям непосредственно на плате.

В практике часто встречаются микросхемы ШИМ и кодом маркировки EAxxx и Eaxxx. Официальной документации на них не найдено в свободном доступе, но сохранились обсуждения на форумах и кусочки картинок из PDF от System General, которая публикует их как SG6848T и SG6848T2. Рисунок прилагается.

Вниманию мастеров предлагаем таблицы, составленные из доступной в интернете информации и документов PDF для подбора аналогов при замене наиболее распространённых шестиногих планарных ШИМ c цоколёвкой выводов: pin1 — GND, pin2 — FB (COMP), pin4 — Sense, pin5 — Vcc, pin6 — OUT.
Основным их различием является применение и назначение вывода 3.

ШИМ-регуляторы (PWM), без использования вывода 3.

ШИМ-регуляторы (PWM) с установкой резистора 95-100 kOhm на вывод 3.

Применяя перечисленные ниже ШИМ, частоту следует установить резистором RT (RI) от вывода 3 на землю. Обычно его номинал выбирается 95-100 kOhm для частоты 65-100 KHz. Более точно смотрите в прилагаемой документации. Файлы PDF упакованы в RAR.

ШИМ-регуляторы, в которых вывод 3 используется иначе.

При использовании перечисленных ниже ШИМ (PWM-контроллеров) следует обратить внимание на вывод 3, который может использоваться для организации защиты — тепловой или от превышения входного напряжения.
Частота может быть фиксированной 65kHz, либо устанавливаться номиналом конденсатора на выводе 3.
При замене любых микросхем на аналоги внимательно изучайте документацию. Файлы PDF упакованы в архив RAR.

Таблица пополняется по мере поступления информации.

Замечания и предложения принимаются и приветствуются!

В современной электронике множество электронных компонентов производится в миниатюрных корпусах TSOP6, SSOT6, SOT23-6, SOT23-5, SOT26. В связи с малыми габаритами радиодеталей в данных корпусах, производитель, зачастую, маркирует компоненты кодовым обозначением. В сервисных центрах и ремонтных мастерских возникают трудности при опознании неисправных электронных компонентов с кодовой маркировкой.

Следующая таблица поможет для опознания парт номера электронного компонента по его зашифрованной кодовой маркировке, для дальнейшего поиска документации (DataSheet) и подбору аналога.

В таблице представлены ШИМ контроллеры, DC/DC преобразователи в пяти и шести выводных SMD корпусах SOT23-5, SOT26, SOT23-6, TSOP6.

Мы уже рассказывали о понижающих преобразователях напряжения (DC/DC converter) в SMD корпусах SOT23-5 и SOT23-6, в народе называемых «пятиножками» или «шестиножками».

При замене такой микросхемы пользователи сталкиваются с трудностями в определении ее типа. Поскольку название микросхемы бывает достаточно длинным и не помещается на микроскопическом корпусе, производители вместо названия на SMD-корпусе DC/DC-конвертера указывают код.

Проблема заключается в том, что один и тот же код может использоваться разными производителями для маркировки абсолютно разных микросхем. Здесь может помочь только визуальное определение, к каким выводам какие компоненты подключены и сравнением с типовой схемой включения из документации.

Существует множество типов преобразователей напряжения и схем их включения. Рассмотрим пока только некоторые из них:

Группа — 1

Микросхемы этой группы используются в тех случаях, когда необходимо преобразовать напряжение 5 или 3,3 вольта в более низкое напряжение ряда 3,3 — 2,5 — 1,8 — 1,2 вольта. Такие преобразователи часто применяются в приставках (тюнерах) для приема цифрового телевидения, планшетах, ноутбуках для формирования напряжений питания процессора, памяти, демодулятора и тюнера.

Назначение выводов для корпуса с пятью выводами (SOT23-5):

Корпус с шестью выводами (SOT23-6) бывает дополнен еще сигналом PG (Power Good) — высокий уровень напряжения на нем появляется после выхода микросхемы в рабочий режим.

Напряжение на выходе преобразователя зависит от соотношения номиналов резисторов R1, R2 и рассчитывается по формуле:

здесь 0.6 — значение напряжения на входе FB (Vfb), в.

Конденсатор C2 служит для повышения стабильности генерации. Обычно он имеет емкость 22 пф, но некоторые производители им пренебрегают. Конденсаторы С1, С3 рекомендуется устанавливать емкостью от 4 до 10 мкф.

Маркировка DC/DC преобразователей в корпусе SOT23-5

Условные обозначения:
y — буква, код года изготовления

w — буква, код недели изготовления

p — буква, код партии

Маркировка DC/DC преобразователей в корпусе SOT23-6

Условные обозначения:
y — буква, код года изготовления

w — буква, код недели изготовления

p — буква, код партии

Группа — 2

Для получения ряда более низких напряжений за этими микросхемами часто устанавливают микросхемы предыдущей группы.
