Коммутация аудиоаппаратуры
— Причины появления и устранение паразитных земляных контуров;
— Симметричная и несимметричная коммутация;
— Корректное использование контактов разъемов и корректная коммутация;
— Заземление на шасси через экран кабеля;
— Переключатель разъединения заземления (Ground lift).
Вступление
В данном документе содержаться предложения по изменению внешних соединений, выполнить которые могут только специалисты. По правилам техники безопасности необходимо, чтобы все заводские способы или средства заземления оставались без изменений, обеспечивая безопасность в эксплуатации. В противном случае никакой ответственности за случайные или возможные повреждения фирма-изготовитель не несет.
Паразитные земляные контуры
Почти во всех случаях основной причиной появления шума являются паразитные земляные контуры, неправильное заземление или его отсутствие. Чтобы устранить фоновый шум важно уяснить причину его появления. Каждый компонент аудио аппаратуры имеет свое собственное заземление. Такое заземление обычно называют сигнальной землей. При коммутации нескольких аппаратов с помощью соединительных кабелей их сигнальные земли связываются через проводимость кабеля. Земляные петли появляются тогда, когда земли аппаратов соединены между собой также и другими путями: через заземляющий провод кабеля питания, контактом между металлическими шасси аппаратов в рэке и т.д. В этом случае появляется цепь, по которой ток может циркулировать по замкнутой «петле» от земли одного устройства к другому и обратно. Таким образом, причиной появления фона является прохождение тока по замкнутой цепи, соединяющей сигнальные земли аппаратов. На самом деле, даже при отсутствии земляной петли, через любой соединительный кабель всегда циркулирует незначительный шумовой ток (т.е. полностью устранить прохождение таких токов по кабелю невозможно).
Земляные петли не представляю никакой опасности, если в Вашей аппаратуре используются точно рассчитанные и хорошо сбалансированные симметричные коммутационные соединения. Симметричная схема соединений была специально разработана с целью устранения воздействия шумовых токов, т.к. полностью избежать их появления невозможно. К сожалению, многие производители аудиооборудования с симметричными входами/выходами неправильно проектируют систему заземления внутренних элементов, таким образом создавая оборудование, подверженное воздействию проходящих через соединительные кабеля фоновых токов. Это одна их причин, по которой иногда симметричный тип коммутации имеет плохую репутацию.
С другой стороны, симметричный тип коммутации вызывает отрицательное отношение у тех, кто рассчитывает добиться более высокого качества путем интегрирования несимметричной аппаратуры с симметричной аппаратурой более высокого класса. Но симметричная схема коммутации не совместима с несимметричной.
Несмотря на малые физические размеры и короткие кабеля несимметричных систем (домашняя аудио аппаратура ), они также содержат земляные петли с блуждающими шумовыми токами. Но в несимметричных системах эти токи не настолько мощны, чтобы вызвать искажение аудиосигнала и появление шума. Совершенно другое дело, когда между собой коммутируется симметричная и асимметричная аппаратура, т.к. схемы симметричной и несимметричной коммутации действительно не совместимы. Ниже приводится несколько рекомендуемых к использованию коммутационных схем.
Абсолютно правильный способ коммутации
Все сводится к применению симметричных линий, только симметричных линий и ничего кроме симметричных линий. Именно для этого они и были разработаны. Кроме этого, необходимо соединить экран на одном и втором концах кабеля с шасси непосредственно на входе в шасси (более подробно о «на обоих концах» чуть позже).
Так как в стандартных XLR кабелях экраны на обоих концах кабеля припаиваются к штырьку 1 разъема, 1-й штырь должен быть соединен с шасси( т. н. корпусной землей) а не с сигнальной землей, как это обычно принято.
Следующие разделы содержат рекомендации по коммутации несимметричной аппаратуры. «Слепое» подключение несимметричной аппаратуры к симметричной дает образец шума и нестабильной работы, и требует применения чрезвычайных мер по исправлению ситуации.
Еще один способ корректной коммутации
Последний корректный способ коммутации
На Рис. 4 приводится несколько вариантов возможной распайки кабелей. Найдите подходящий вариант выхода (по вертикали), а затем входа (по горизонтали). На пересечении Вы увидите рекомендуемую схему распайки кабеля.
Ground lift (Разъединитель заземления)
Плавающее, псевдо- и квази-симметрирование.
Вы можете столкнуться с так называемым «плавающим асимметричным» выходом, иногда его называют псевдо- или квази-симметричный выход. В данной конфигурации земля выходного каскада не подсоединена внутри устройства и «кольцо»(ппд) джека соединено с сигнальной землей через резистор с маленьким сопротивлением. Благодаря этому «кольцо» и «штырь» джека “оказываются» с одинаковым импедансом и почти симметричным выходным каскадом, даже если выходная схема несимметрична.
РЕЗЮМЕ
Если Вы не в состоянии выполнить все так как надо (т.е. применять полностью симметричные коммутационные соединения, соединяя экраны с шасси в месте входа, или преобразуя несимметричные сигналы в симметричные с помощью трансформаторной развязки), значит не будет и никакой гарантии от появления фона.
Чтобы выйти победителем в борьбе с шумами при коммутации
— Везде, где возможно, пользуйтесь симметричным типом коммутации;
— Для изоляции всех несимметричных соединений от симметричных используйте трансформаторную развязку;
— При невозможности применения трансформаторной развязки для изоляции несимметричных линий воспользуйтесь специальными кабелями;
— Длина любого несимметричного кабеля не должна превышать 3 метров. Кабеля длиной более 3 метров будут усиливать все побочные эффекты паразитных земляных контуров;
— Если все вышеперечисленное не помогает, оцифруйте все и используйте оптические соединения и Вы столкнетесь с новым витком проблем.
Тема: земляная петля в коммутации звук.оборудования. Нужен совет
Опции темы
Зарание спасибо за ответы.
Первым делом включить на всех усилителях. Другое дело что реализовано может быть коряво и не поможет.
Смысл образования петель в том что в рэке все корпуса через болты и планку крепления уже соеденяются между собой и сигнальные провода в которых то-же есть земляные контакты, начинают образовывать контура. на которые начинают ловиться помехи и попадать в полезный сигнал. граунд лифт как раз и должен откидывать корпус прибора от сигнальной земли.
это только в дерьмовых пластмассовых коробках и в кривых руках. у нормальных же рэковых кейсов контакта через рейку быть не должно. для этого рейки покрыты прочной эмалью, а винты заворачиваются через изолирующие шайбы.
И последняя мысль, при симметричных входах усилителей и симметричных выходах контроллеров- кроссоверов и использовании микрофонных проводов(экранированная витая пара) подключение экранирующей оплётки к входным разъёмам усилителей не обязательно, достаточно подключить в выходных разъёмах контроллера- кроссовера.
Очень наивное утверждение. Особенно при усиленной эксплуатации.
Часто мощные трансы (не торы) обладают оч сильным полем рассеивания, а с учетом не синусоидальности потребляемого тока наводка от них пробивает даже стальные корпуса, наводясь прямо на элементы печатных плат слаботочки.
Граунд лифты как раз и применяют для разрыва земляных петель в приборах расположенных в реках и электрически связанных корпусами. Граунд разрывает цепь сигнальной земли от корпуса (кожуха) прибора всегда электрически связанного с силовой землей, внутри одного река должен быть только один прибор с замкнутым граундом, т.о. сигнальная и силовая земля соединяются только в одной точке. Проблеммы петель между рэками как правило редки (долго обьяснять) но если появляются решаются либо трансом, либо обрывом сигнальной земли возле приемника. Если усь «непонятный» самопал, либо левый «китайченок», то там переключатель граунда может переключать что угодно, у меня был экземпляр отключающий «землю»(третий) провод питающей сети, что делать категорически запрещено (кроме дешевых импульсников ноутбуков, но то отдельная история)
Изолированные реки это больше студийная экзотика, в прокате от нее толку мало, а проблем и стоимости значительно больше.
Спасибо за ответы. Включил «гроунд лифт» фон пропал, но очень сильно ловятся помехи по питанию. Даже иногда на включении света освещения треск идет.
И еще, как правильно развести землю с мониторной линией, есть 2 активных монитора на сцене, подключаются не симетрией.
«semion» Вы меня чучуть не так поняли, обычная лампа освещения на 60 ват, для подсветки возле пульта.
А мониторы хотелось бы тоже по-людски сделать, не всегда «а фиг с ним» пройдет.
речь шла о коммутации, а не о платах
gnd lift что это
Отрыв земли (Ground lift или earth lift) — техника, используемая для уменьшения или полного удаления шумов, связанных с заземлением при соединении нескольких приборов на пути сигнала. Она заключается в разрыве в линии заземления в одной из точек. Особо эффективна против т.н. «земляной петли», но может также быть эффективной против других источников шума.
Когда все оборудование подключено к одной линии заземления, в проводниках заземления и в оплетках кабелей отсутствуют токи и шумов нет. Однако на практике, в больших системах звукоусиления очень трудно проследить что все приборы подсоединены к одной линии заземления.
Профессиональное кабельное оборудование, предназначенное для работы с балансными линиями может иметь переключатель «ground lift» для кабельного экрана. Этот переключатель уничтожает шум и гул, возникающий при наличии «земляной петли» между различными приборами, предотвращая прохождение электрического тока по экранам кабелей. Этот переключатель отсоединяет 1 штырек XLR-разъема, который соединен с плетеным или фольгированным экраном и, таким образом выступает в качестве точки соединения прибора с заземлением.
Страница 10: Ïåðåêëþ÷àòåëü gnd lift, Outputs (âûõîä), Inputs (âõîä), Функции задней панели, Предохранитель и гнездо сетевого шнура, Переключатель выбора переменного тока, Переключатель gnd lift

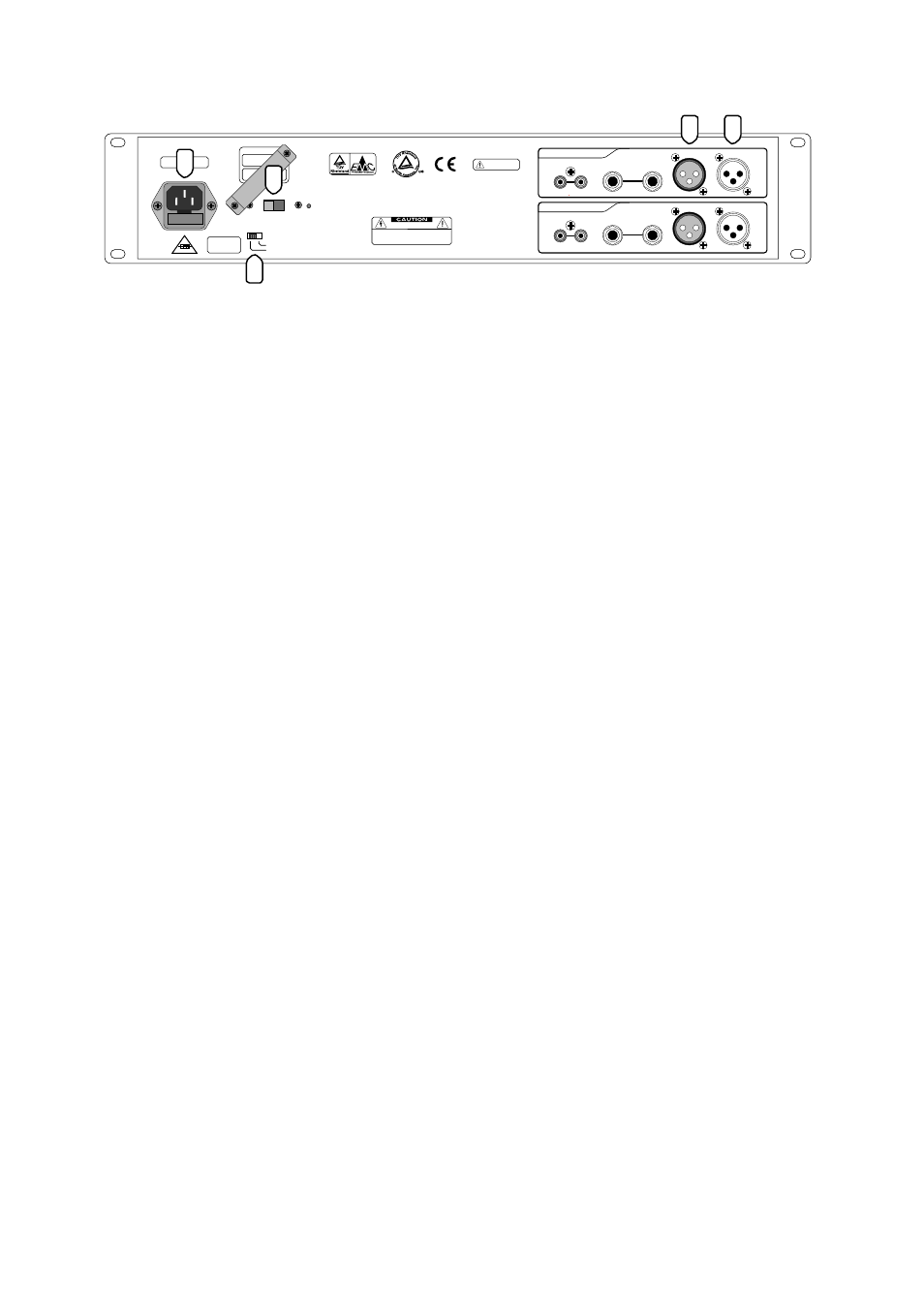

Функции задней панели
9. Предохранитель и гнездо сетевого шнура.
Гнездо для подключения сетевого шнура, поставляемого
вместе с T•231. Подключите другой конец сетевого шнура в
розетку переменного тока, сконфигурированной в соответ-
ствии с напряжением, требуемым для вашей конкретной
модели (смотрите далее Переключатель выбора перемен-
ного тока).
Предохранитель расположен за крышкой предохраните-
ля, в нижней части гнезда IEC. Информацию о замене пре-
дохранителя смотрите в разделе «Устранение возможных
неисправностей».
10. Переключатель выбора Переменного
тока
Установите этот переключатель на правильную установку
напряжения в соответствии со страной, в которой вы нахо-
дитесь: 115 VAC или 230VAC.
Примечание: при поставке с фабрики, переключатель вы-
бора переменного тока на T•231 установлен в позицию
230VAC. Если вы находитесь в регионе, в котором исполь-
зуется напряжение сети переменного тока 100 — 120 В,
снимите пластину крышки с помощью отвертки и установи-
те переключатель в позицию 115VAC. Предохранитель 315
mA используется для обоих установок напряжения (115 /
230 V). Информацию о замене предохранителя смотрите в
разделе «Устранение возможных неисправностей».
11. Переключатель GND LIFT
При установке этого переключателя в позицию GND, аудио
земля электрически подключается на заземление корпу-
са. Обычно сделана эта установка переключателя.
Однако, изредка, в системе, в которой земля сигнала под-
ключена к земле корпуса, может образовываться петля
по земле, вызывающая появление в аудио сигнале посто-
ронних шумов. В этом случае, попробуйте установить пе-
реключатель в позицию LIFT для их уменьшения.
Для выхода предусмотрены три типа разъемов — симмет-
ричные штырьковый XLR, 1/4« TRS (наконечник — кольцо —
экран) и несимметричный RCA.. Эти симметричные выхо-
ды параллельны, и обеспечивают полностью одинаковый
сигнал на всех трех выходах, независимо от используемого
входного разъема.
Вы можете подключить либо симметричный разъем TRS,
либо несимметричный разъем TS к 1/4« гнезду выхода.
Для входа предусмотрены три типа разъемов — симмет-
ричные штепсельный XLR и 1/4« TRS (наконечник — коль-
цо — экран) и несимметричный RCA. Эти симметричные
входы параллельны, так что не подключайте более одного
сигнала одновременно к этим гнездам входа для каждого
канала.
Вы можете подключить либо симметричный сигнал, либо
несимметричный к 1/4« гнезду входа. Дополнительная
информация о разводке подключения выхода дается на
странице 14 в разделе «Приложение В: Подключения».
TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK,
DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE. DO NOT REMOVE COVER.
NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED PERSONNEL.
1. Нет звука из каналов 2 или 4: Случайно включен BRIDGE на задней панели.
2. Стерео каналы звучат одинаково: Случайно включен PARALLEL на задней панели.
3. Нет высоких частот: Повреждены мембраны твиттеров или динамиков СЧ.
4. Систематический шум: Попробуйте переключить GND LIFT на IN или OUT. Если шум не пропадает, используйте Carvin MTF55 (поднятие уровня земли) между входом усилителя и источником сигнала, обрезающий землю входного сигнала.
5. Бедный звук (плохие басы): Динамики подключены не в фазе. Переключите провода на одном из динамиков.
6. Срабатывает защита питания: Проверьте вольтаж переменного тока, возможно, он ниже границы 120В или 230/240В (вход)
| ТИПИЧНАЯ СТЕРЕО УСТАНОВКА |  |
| СЕТЕВЫЕ РОЗЕТКИ И МОНИТОРЫ (МОНО) |  |
| МОНО (МОСТ) |  |
| СИСТЕМА РАСПРЕДЕЛЕНИЯ (25В или 70В) |  |
| SPEAKON |  |
 | |
| ДВОЙНОЕ УСИЛЕНИЕ (СТЕРЕО) |  |
Дата добавления: 2015-07-18 ; просмотров: 1100 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
Тема: Земля на концерте
Опции темы
Допустим Open Air. у меня 4 усилителя. Однофазное питание. Света нет. Как разобраться с землей. Нужны практические советы. Бывали случаи, микрофоны шнуровые, били током. Пол был деревянный. Еще интересует тумблер на усилителе. GND GND lift. Что это понятно. не понятно как и где это применяется. Заранее спасибо
Попробуйте запитаться с разных розеток и пощелкайте ими, все вопросы отпадут.
Как правило таким в кабаках и работаю КГ4*4мм именно ДЛЯ ПЛИТЫ!
на любой площадке подключайтесь не в непонятные розетки, а в распределительный электрощит
подключаться при приличных мощностях желательно на 3 фазы, нужно иметь свою раздачу, к которой приходит 5 проводов от щита-1,2,3 фаза, нейтраль и земля
в большинстве случаев нейтраль и земля будет соединяться В ЩИТЕ
и нигде более-дальше-отдельными проводами
корпус щита на любой площадке по умолчанию заземлен
нагрузку нужно распределять приблизительно одинаково по фазам, чтобы избежать перекоса
все приборы включать исключительно в 3-проводные удлинители с заземляющим контактом
по крайней мере за всю мою прокатную практику потенциала на корпусах приборов не появлялось, даже при работе в сырости
по граунд-лифту:помогает устранить земляные петли путем разрывания СИГНАЛЬНОЙ земли
необходим в случаях, когда эта самая петля образуется, и аппарат начинает зудеть
Ground lift что это
