Как устроен и работает терморегулятор электрического утюга
Всем знаком электрический утюг с терморегулятором. Это несложное устройство содержит все элементы автоматического регулятора.
Объектом регулирования является металлическое основание утюга, имеющее гладкую наружную поверхность (гладильная поверхность), а регулируемой величиной — температура гладильной поверхности.
В зависимости от рода ткани температура гладильной поверхности должна поддерживаться в определенных пределах. Так, для глажения синтетической ткани необходимо, чтобы температура подошвы утюга была равна 60 — 90°С, при глажении шелковой ткани — 100 — 130°С, а льняной — 160 — 200°С.
Исполнительным органом терморегулятора является электрический нагревательный элемент. При включении в электросеть он, нагреваясь, отдает некоторое количество теплоты основанию (подошве) утюга, при этом температура последнего повышается.
Если нагревательный элемент выключен, то температура основания утюга понижается, так как идет передача количества теплоты разглаживаемой ткани и окружающему воздуху. Этот процесс выступает как внешнее воздействие на объект регулирования.
Замыкание и размыкание цепи нагревательного элемента производятся контактной парой, включенной последовательно в эту цепь.
Контроль температуры подошвы утюга осуществляется с помощью специального датчика. Его действие основано на использовании биметаллической пластины, которая состоит из двух разнородных металлических слоев (например, железного и алюминиевого, железного и медного).
Известно, что различные металлы при нагревании расширяются неодинаково. Например, при одинаковом повышении температуры железной и алюминиевой пластин одной длины удлинение алюминиевой оказывается вдвое больше удлинения железной пластины.
При нагревании биметаллической пластины она изгибается в сторону слоя, который расширяется меньше. При этом изгиб пластины получается тем больше, чем больше изменение температуры.
Устройство утюга с автоматическим регулятором температуры: (1 — подошва утюга; 2 — биметаллическая пластина; 3 — контактная пара; 4 — верхняя контактная пластина; 5 — нижняя контактная пластина; 6 — диск — задатчик значения температуры; 7 — поворотный клин задатчика)
В терморегуляторе утюга конец биметаллической пластины 2 прикрепляется к подошве 1, второй управляет подвижным контактом контактной пары 3, которая выполняет функцию органа сравнения (нуль-органа) терморегулятора.
С повышением температуры основания утюга нагревается и биметаллическая пластина. При этом она изгибается и ее свободный конец начинает перемещаться. Такое перемещение и есть информация об изменении температуры, которая поступает в нуль-орган в форме определенного перемещения верхнего контакта.
При остывании утюга пластина изгибается в обратную сторону и верхний контакт опускается. При его соприкосновении с нижним контактом нагревательный элемент (исполнительный орган) включается и температура утюга начинает повышаться. После соответствующего повышения температуры верхний контакт снова поднимается, и цепь нагревательного элемента разомкнётся. Утюг снова начнет остывать.
Устройство и принцип работы терморегулятора электрического утюга
Температура подошвы утюга колеблется между верхним и нижним значениями, поэтому здесь можно говорить о поддержании определенной средней температуры, значение которой задается перемещением вверх или вниз нижнего контакта, что осуществляется поворотом диска в задатчика.
Нижний контакт укреплен на свободном конце плоской пружины. В нее упирается поворотный клин, прикрепленный к диску. При повороте диска в ту или другую сторону нижний контакт перемещается вверх или вниз.
Чем выше располагается нижний контакт, тем среднее значение температуры, поддерживаемое регулятором, будет больше. Таким образом, поворотом диска задатчика в нуль-орган вводится информация о том, какой должна быть температура основания утюга.
Терморегулятор для электрического утюга
В рассмотренном примере имеются все элементы системы автоматического регулирования, кроме усилителя, в котором в данном случае нет необходимости, так как сигнал органа сравнения (замыкание или размыкание контактной пары) достаточен для включения или выключения исполнительного органа (нагревательного элемента).
Такой регулятор применяется также в бытовом электрическом масляном радиаторе, где он служит для поддержания задаваемой средней температуры поверхности, и в некоторых других бытовых и производственных установках.
Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!
Подписывайтесь на наш канал в Telegram!
Просто пройдите по ссылке и подключитесь к каналу.
Не пропустите обновления, подпишитесь на наши соцсети:

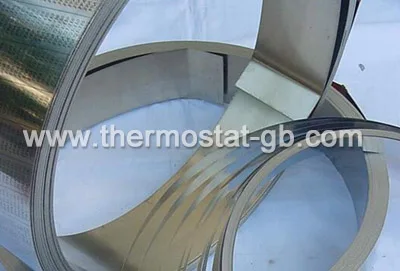

Биметаллическая полоса 5J1480 FPA223-80 NEOMAX BL-5 TB 140/80 TRUFLEX B1 ASTM TM1 IMPHY R80
Описание и отзывы
Характеристики
Биметаллический Полоса 5J1480 FPA223-80 NEOMAX BL-5 TB 140/80 truflex B1 ASTM TM1 IMPHY R80
OM1480 ( Биметаллическая пластина )
(Общее название: Kanthal 135)
Биметаллическая полоса используется для преобразования температуры в механическое смещение. Полоса состоит из двух полос различных металлов, которые расширяются с разной скоростью, так как они нагреваются, как правило, сталь и медь, или в некоторых случаях сталь и латунь. Полоски соединяются между собой по всей длине путем клепки, пайки или сварки. Различные расширения заставляют плоскую полосу сгибаться одним способом при нагревании, а в противоположном направлении при охлаждении ниже исходной температуры. Металл с более высоким коэффициентом теплового расширения находится на внешней стороне кривой, когда полоса нагревается и на внутренней стороне при охлаждении
Боковое смещение полосы намного больше, чем небольшое удлинение в любом из двух металлов. Этот эффект используется в диапазоне механических и электрических устройств. В некоторых применениях биметаллическая полоса используется в плоской форме. В других, он обернут в катушку для компактности. Большая длина спиральной версии обеспечивает повышенную чувствительность.
Схема биметаллической полосы показывает, как разница в тепловом экспансии двух металлов приводит к гораздо большему боковому смещению полосы
Биметаллическая полоса 5J1480 FPA223-80 NEOMAX BL-5 TB 140/80 TRUFLEX B1 ASTM TM1 IMPHY R80
Сохранить в закладки:
Описание и отзывы
Характеристики
Биметаллический Полоса 5J1480 FPA223-80 NEOMAX BL-5 TB 140/80 truflex B1 ASTM TM1 IMPHY R80
OM1480 ( Биметаллическая пластина )
(Общее название: Kanthal 135)
Биметаллическая полоса используется для преобразования температуры в механическое смещение. Полоса состоит из двух полос различных металлов, которые расширяются с разной скоростью, так как они нагреваются, как правило, сталь и медь, или в некоторых случаях сталь и латунь. Полоски соединяются между собой по всей длине путем клепки, пайки или сварки. Различные расширения заставляют плоскую полосу сгибаться одним способом при нагревании, а в противоположном направлении при охлаждении ниже исходной температуры. Металл с более высоким коэффициентом теплового расширения находится на внешней стороне кривой, когда полоса нагревается и на внутренней стороне при охлаждении
Боковое смещение полосы намного больше, чем небольшое удлинение в любом из двух металлов. Этот эффект используется в диапазоне механических и электрических устройств. В некоторых применениях биметаллическая полоса используется в плоской форме. В других, он обернут в катушку для компактности. Большая длина спиральной версии обеспечивает повышенную чувствительность.
Схема биметаллической полосы показывает, как разница в тепловом экспансии двух металлов приводит к гораздо большему боковому смещению полосы
Bimetal strip 5J1480 FPA223-80 NEOMAX BL-5 TB 140/80 TRUFLEX B1 ASTM TM1 IMPHY R80
Product Overview
Description
Bimetallic Strip 5J1480 FPA223-80 NEOMAX BL-5 TB 140/80 TRUFLEX B1 ASTM TM1 IMPHY R80
OM1480 ( Bimetallic strip )
(Common Name: Kanthal 135)
Bimetallic strip is used to convert a temperature change into mechanical displacement. The strip consists of two strips of different metals which expand at different rates as they are heated, usually steel and copper, or in some cases steel and brass. The strips are joined together throughout their length by riveting, brazing or welding. The different expansions force the flat strip to bend one way if heated, and in the opposite direction if cooled below its initial temperature. The metal with the higher coefficient of thermal expansion is on the outer side of the curve when the strip is heated and on the inner side when cooled
The sideways displacement of the strip is much larger than the small lengthways expansion in either of the two metals. This effect is used in a range of mechanical and electrical devices. In some applications the bimetal strip is used in the flat form. In others, it is wrapped into a coil for compactness. The greater length of the coiled version gives improved sensitivity.
Diagram of a bimetallic strip showing how the difference in thermal expansion in the two metals leads to a much larger sideways displacement of the strip
Металлическая лента FSTB с биметаллической плакировкой в частях электрического выключателя Биметаллический материал-краткое описание продукта Инструкции
Сохранить в закладки:
Описание и отзывы
Характеристики
FSTB FPA биметаллическая металлическая полоса в части электрического выключателя
Биметаллический материал-краткое описание продукта
Определение и принцип работы биметаллов:
Биметалл соединяется двумя или более различными коэффициентами расширения металла или сплава, форма которого меняется при изменении температуры.
1, Активная Сторона биметала требует больших коэффициентов расширения, высокой точки плавления и аналогичного модуля эластичности с пассивной стороной. И, есть много вариантов для сырья активной стороны, таких как resisto, никель-железомарганец, манганин, чистый никель, чистое железо, латунь, бронза, нержавеющая сталь и т. д. обычно используются Mn72Cu18Ni10, Ni22Cr3, Ni20Mn6, Ni18Cr11, Ni19Cr2, Ni25Cr8 и т. д.
2, Пассивная сторона Биметалла обычно Ферро-никеля с низким коэффициентом расширения. В 1896 году Гийом изобрел Инвар с низким коэффициентом расширения, при комнатной температуре всего 1,2 × 10-6/℃. Она создала основу для биметаллического развития. Обычно используются Ni36Fe, Ni39Fe, Ni40Fe, Ni42Fe, Ni45Fe и Ni50Fe.
3, Для достижения различной удельного сопротивления между биметаллом, мы обычно ставим в меньшее Удельное сопротивление металла между активной и пассивной стороной, чтобы повлиять на Удельное сопротивление, например, Чистый Никель, чистая медь, цирконий-медь и т. д.
Инструкции по использованию:
1. при проектировании биметаллического элемента следует учитывать следующие факторы:
A. Текущий уровень для элемента
B. Рабочая температура;
C. Максимальная температура для элемента для подставки;
D. требования смещения и мощности;
Е. ограничение пространства;
F. рабочее состояние и т. д.
2. биметаллические типы и спецификации
A. классифицируется с помощью температуры: низкая температура, средняя температура, высокая температура.
B. биметаллический тип, размер и форма зависят от значения, рассчитанного с помощью пространства движения, смещения, уровня тока и силы высвобождения высокочувствительного типа, среднего чувствительного типа, низкочувствительного типа.
C. В соответствии с расчетным исходом, чтобы сделать тест установки.
1) Температурный диапазон применения немного больше линейного температурного диапазона. В этом диапазоне биметалл со свободной деформацией не будет присутствовать остаточный
Деформация. В то время как за пределами этого диапазона, коэффициент расширения биметаллического материала будет иметь большое изменение, так что чувствительность биметаллического материала будет уменьшена. Но это все еще не можете осуществить проверку
Используется. И эта температура обычно ниже точки Кюри, материала, так как структура материала и производительность изменятся, как только достигнет точки Кюри.
2) согласно пространству движения, Смещение, уровень тока, сила срабатывания и т. д., чтобы определить биметаллический тип, размер и форму. высокочувствительный низкостойкий (большой ампер) стрипшейп средней чувствительности средней устойчивости (средний ампер) спиральность низкочувствительный высокостойкий (маленький ампер) изомеризм

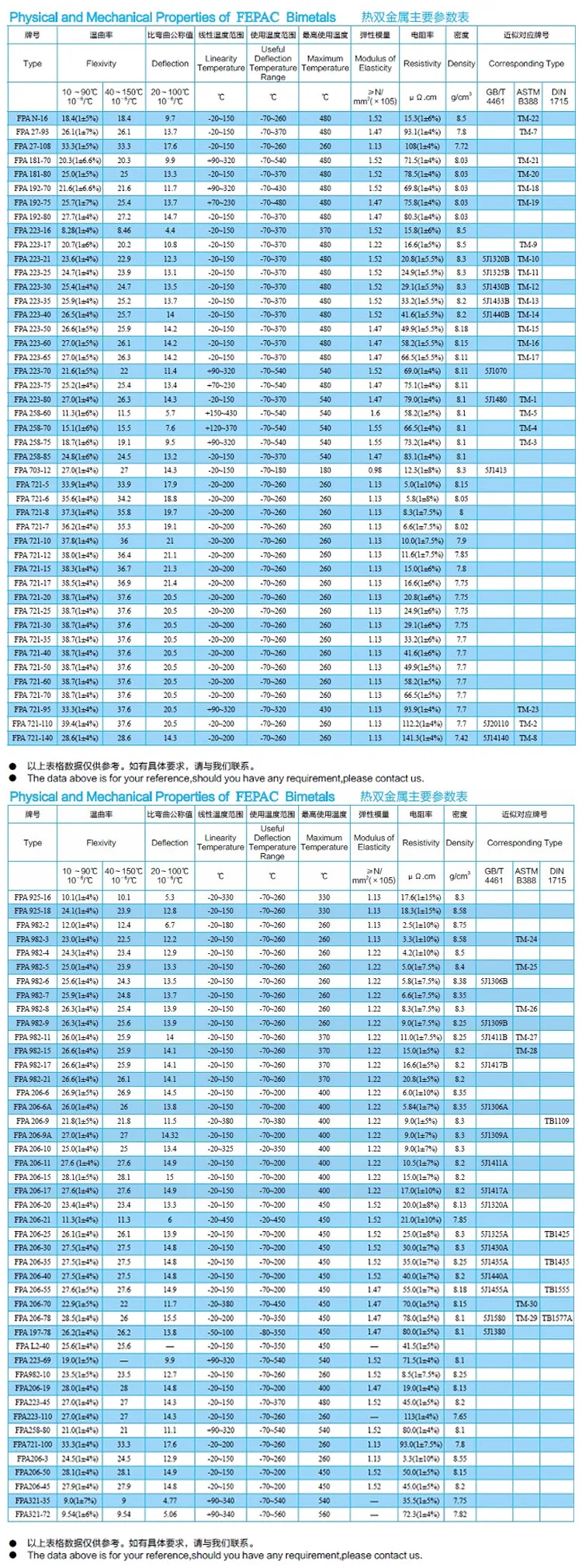

Технические характеристики изделия:
1. Классификация по температуре
1) высокая температура
3) Низкая температура
Если FPA721-110, FPA721-140 и т. д.
2. Классификация по реактивной температуре:
2) Средней чувствительности (гибкость в диапазоне 15
Серия FPA 206, серия FPA 223 и т. д.
3. Классификация по сопротивлению:
1) Серия с низким сопротивлением: FPA721-5, FPA982-2, FPA206-3,
2) Серия Среднего Сопротивления: FPA223-25, FPA223-35, FPA721-
3) Высокостойкая Серия: FPA721-140, FPA721-110, FPA23-93, FPA223-110 и т. д.

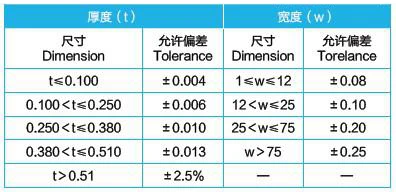

(Единица измерения: мм)
Основные технические показатели:
