Термостатирование в доме
В предыдущей статье «Погодная станция с Ethernet и планшетом в качестве устройства отображения» я рассказывал о том, как я организовал сбор, складирование, обработку и вывод метеоданных в своем доме и за его пределами. Там же было упомянуто, что принципы, заложенные в основу системы, позволяют строить нечто более широкое, чем просто сбор погодных данных, и была анонсирована статья про термостатирование. Пришло время выполнять обещание и рассказать про это самое термостатирование.
Введение
OpenTherm
OpenTherm, но не совсем
Сразу развею интригу и скажу, что рулить котлом по OpenTherm не получилось. Была собрана схема сопряжения и даже написана библиотека, реализующая довольно значительную часть OpenTherm, но котел упорно отказывался включаться в режим управления по OpenTherm и ничего не отвечал. Точнее сказать, микроконтроллер ничего не регистрировал в качестве ответа. Отвечал котел или нет, без осциллографа сказать невозможно. Как только пришло понимание этого факта, был заказан USB осциллограф (он же восьмиканальный логический анализатор, он же USB-бластер) за 40 вечнозеленых (который, имею сказать, — просто мегавещь!). Осциллограф, как полагается, должен был идти из Китая неопределенной время и прийти где-то весной, когда актуальность терморегулирования, хм, несколько меньше чем зимой. Поэтому было решено использовать ту самую тестовую фичу OpenTherm для управления котлом, чтобы хоть примерно посмотреть что из затеи может получиться.
Как рулить котлом

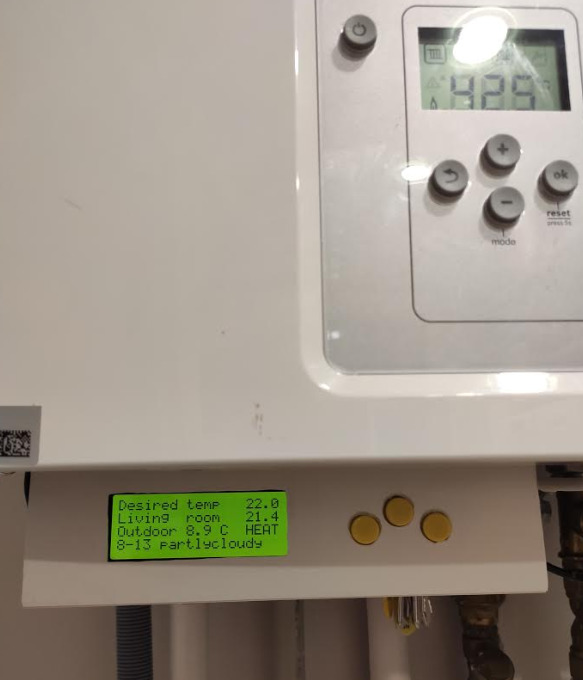

Аппаратная часть
Программная часть
#define DEBUG
#define INVALID_TEMPERATURE (1000)
/* hardware configuration */
#define DSPIN 12
#define TRANSMITPIN 3
#define RECEIVEPIN 2
#define HEATERCONTROLPIN 5
#define TARGETTEMPCONTROLPIN A0
//LCD pin mapping
#define LCDRS 11
#define LCDENABLE 10
#define LCDD4 4
#define LCDD5 7
#define LCDD6 8
#define LCDD7 9
#define RECEIVETIMEOUT 30 // wireless receive timeout
bool heater_enabled = false;
void enable_heater()
<
digitalWrite(HEATERCONTROLPIN, HIGH);
heater_enabled = true;
>
void disable_heater()
<
digitalWrite(HEATERCONTROLPIN, LOW);
heater_enabled = false;
>
float target_room_temperature, previous_target_room_temperature;
/*reads target room temperature from the potentiometer and returns true if the value changed*/
bool updateTargetRoomTemp()
<
uint16_t potentiometer_value = analogRead(TARGETTEMPCONTROLPIN);
target_room_temperature = 22 + 4 / 1024.0 * potentiometer_value;
if (fabs(target_room_temperature — previous_target_room_temperature) = target_RW_temperature + TEMPERATURE_HYSTERESIS && target_RW_temperature HEATER_MIN_TEMP)
<
enable_heater();
>
switch(current_transmission_phase++)
<
case 0:
pipe.send(WirelessSensorPipe::TEMPERATURE, room_temperature);
break;
case 1:
pipe.send(WirelessSensorPipe::HEATERSETPOINT, target_RW_temperature);
break;
case 2:
pipe.send(WirelessSensorPipe::HEATERRWTEMPERATURE, RW_temperature);
break;
case 3:
pipe.send(WirelessSensorPipe::HEATERTARGETROOMTEMPERATURE, target_room_temperature);
break;
case 4:
pipe.send(WirelessSensorPipe::HEATERFLAMEENABLED, heater_enabled);
current_transmission_phase = 0;
break;
>
>
Надо упомянуть, что больше всего проблем доставила работа с экраном. Детские болячки, вроде неправильного подключения и инициализации описывать не буду, а вот проблемы, связанные с неаккуратным использованием таймера, упомянуть можно. Дело в том, что первые реализации по таймеру считывали A0, вычисляли температуру и безусловно обновляли экран. Частота обновления была довольно высокая – 2Гц, а процедура обновления экрана достаточно длительная. Это приводило к тому, что основная петля алгоритма (которая основную часть времени проводит в попытке принять что-то из эфира) часто и надолго прерывалась обработчиком таймера. Это приводило к тому, что программная часть приемника ничего не могла принять из эфира, поскольку много пропускала во время отвлечения на выполнение обработчика таймера. Кроме того, экран эпизодически сходит с ума и его нужно переинициализировать, чтобы вернуть к жизни. С чем связано такое поведение, я пока не понял.
Вторая проблема, с которой я столкнулся – первое место, куда был установлен контроллер, оказалось местом жестокой радиотени.
Эти две проблемы отняли у меня приличное количество вечеров в попытках понять, почему контроллер ничего не принимает. Самое же противное в том, что устранение любой из них не улучшало ситуацию, надо было решать одновременно обе, поэтому я довольно долго находился в заблуждениях типа «радиотень тут не причем» и «с приемной частью все в порядке».
Еще очень плохой затеей оказалась передача всех контролируемых параметров скопом в радиоэфир на каждой итерации алгоритма. В передаваемых параметрах значатся: температура в комнате, температура на улице (просто повтор в целях контроля), установленная целевая температура в доме, вычисленное целевое значение температуры воды, текущее значение температуры воды, замкнута ли цепь управления котлом или нет. Поскольку выполнение одной итерации алгоритма занимает порядка 30 секунд, два раза в минуту в эфир вываливалась куча пакетов, что приводило к повышению вероятности коллизий. Поэтому пришлось модифицировать прошивку так, чтобы она за одну итерацию посылала в эфир только один параметр. Таким образом, каждый параметр стал обновляться раз в 3 минуты.
Part list
Arduino Pro Mini – 100 руб за штуку
DS18B20 – 34 руб за штуку
Передатчик + приемник 433MHz – 40 руб за штуку
LCD WH0802A-NGG-CT – 125 руб за штуку
4N35 — 9 руб за штуку
Диодный мост DB107 — 5.5 руб за штуку
Резисторы – всего на 5 руб
Тумблер (куплен оффлайн) – 20 руб
Корпус КР-606-ПС – 40 руб
Итог – с учетом припоя, макетной платы, проводов и амортизации паяльника – около 450 руб. Если б заказал LCD на Ebay, получилось бы еще на 80 руб дешевле.
Отопление в частном доме.
Первым делом расскажу о необходимом оборудовании:
Котел управляется умной розеткой Xiaomi mi smart power plug Wi-Fi по следующей схеме:
Управление теплым полом на первом этаже происходит за счет включения и выключения циркуляционного насоса на его коллекторе. При остановке насоса и работающем котле, происходит перегрев термо-головки на коллекторе теплого пола и она перекрывает подачу теплоносителя. Управлять полом отдельно по зонам в моем доме нет необходимости, так как это кухня студия и санузел. Управляется насос также с помощью Xiaomi mi smart power plug Wi-Fi.
На втором этаже установлены радиаторы. Изначально на них стояли механические термоголовки, поэтому, чтобы управлять отоплением с помощью умного дома, вместо них были установлены сервоприводы.
Местом установки выключателей был выбран гардероб, куда еще на стадии ремонта я вывел кабели от каждого места установки радиатора.
Для контроля температуры в каждой комнате стоит датчик температуры Xiaomi или Aqara.
Сервопривод (на фото 24в, у меня на 220в)
Теперь о программной части.
Центром «Умного дома» у меня является Home-Assistant (Hassio, работающий на RPi3b). Это не идеальная система, и у меня иногда дохнут карты SD (раза 3 за 2 года). Но всегда есть запасная карта и бекап системы. Для меня плюсом данной системы стало то, что я с легкостью смог реализовать все свои хотелки.
Описывать как добавить устройства Xiaomi в Home Assistant я не буду, это подробно описано в статьях Александр Жабунин (OXOTH1K) про Home Assistant. Я расскажу, как добавить термостат и настроить сценарии.
Первым делом нам необходимо создать виртуальные термостаты. В Home-Assistant есть компонент Generic Thermostat. Для того, чтобы добавить его в Home-Assistant, необходимо вставить следующее в свой файл конфигурации:
Далее необходимо создать автоматизации в Home Assistant, которые, при необходимости, включают и выключают котел.
Далее необходимо создать расписание работы нашего отопления.
У меня в доме все просто:
22:00 – в ванной на втором этаже устанавливается температура 20° (выключается радиатор в ванной, температура до утра не опускается ниже 20°).
07:00 – отопление на втором этаже устанавливается на 20° (отключаются все радиаторы).
Так как все устройства Home Assistant без проблем пробрасываются в HomeKit и Google Home, то термостатами можно управлять с помощью Siri и Google Assistant.

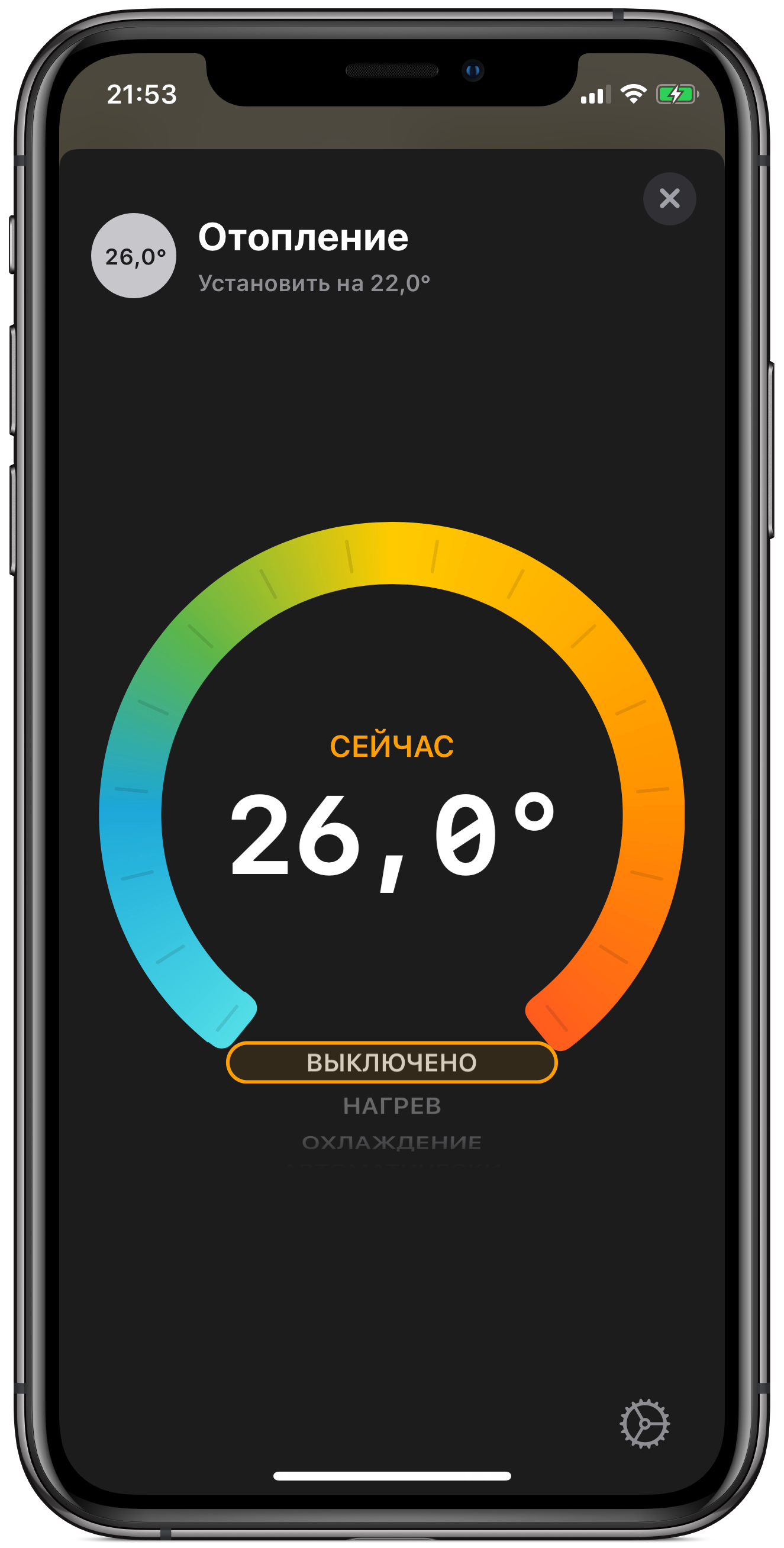

Термостат в приложении ДОМ

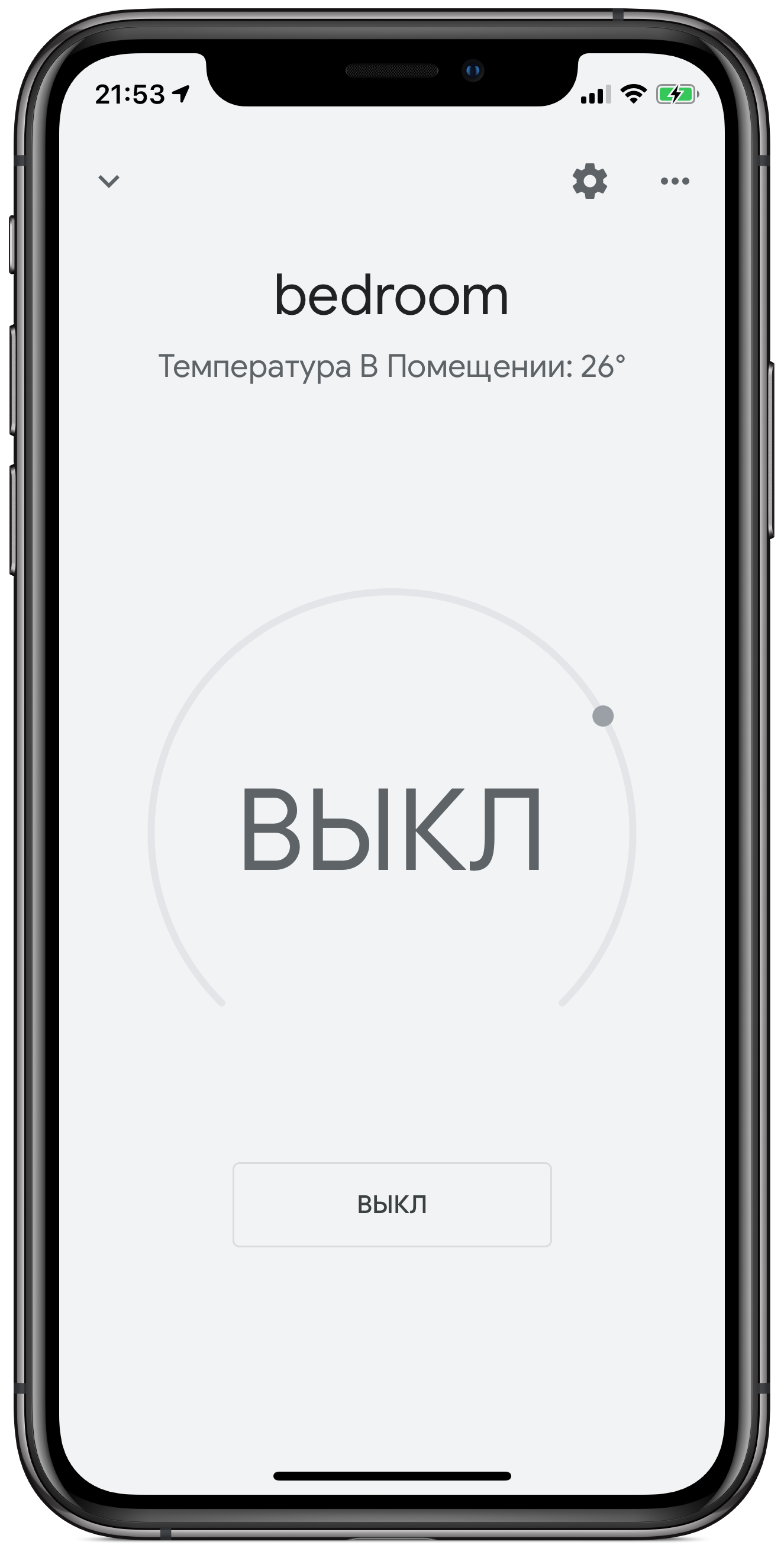

Термостат в Google Home
Такая реализация отопления позволила получить комфорт и неплохую экономию. Рядом находятся 4 одинаковых дома, с одинаковыми котлами, по газовым счетчикам соседи потребляют от 50 до 100% газа больше за отопительный сезон, что эквивалентно 100-200$ в сезон.
Отличное решение и не дорогое!спасибо автору
Котёл viessmann vitopend 100 первый. Проблем не испытываю. Прошлый сезон отработал так, что я к нему и не подходил. Автоматика сама отработала.
Провод в штробе в гардероб. Там и выключатель. Клапан можно любой, мне было проще на 230В, есть 12в и 24в и шаговые 0-10в.
Батарея не заземлена, клапан Итальянский сделан хорошо и герметично.
У меня похожая система. Правда на 2м этаже пока никак температуру не регулирую. Думаю прикупить моторчик с лапкой, просто перекрывать контур.
под котлом временно такое безобразие 🙂
Круто, что за 12 дней при минусовой температуре так дом держит тепло.
А можете уточнить, какая именно интеллектуальность котла теряется?
Горелка с модуляцией пламени. Если без внешнего блока управления, функция не работает. При режиме ВКЛ/ВЫКЛ расход газа значительно увеличивается.
Прочитал. Интересно. Но мой котёл несмотря на управление вкл/выкл явно смотрит на температуру обратки и соответственно регулирует обороты насоса и объём подаваемого газа. При включении минут 5-10 работает на минимуме, потом плавно разгоняется. Когда термостат командует выкл, по факту продолжает работать ещё минут 5.
А, понятно. К целевой температуре в таком случае будем подбираться с замедлением. В моем случае, резко обрубаем и по инерции идём несколько выше заданной температуры. Будет больше амплитуда колебаний температуры, чем в вашем режиме. Вроде где-то читал, что КПД газового котла выше на максимальной мощности. Но может я и не прав.
а почему Вы заменили на выключатели с 0?
У меня вот проблема, мне не хочется полностью перекрывать контур радиатора, потому что когда он холодный то дискомфорт чувствуется, хочется оставлять маленький проток, такая функци есть в термоголовках, но так как у меня сервоприводы в коллекторе, то не знаю как связать датчик температуры в комнате и термоголовку в коллекторе. Читал есть сервоприводы с ф-й регулировки закрытия, но не нашел))
+ читал что после полного закрытия контура, котел будет долго разогревать воду, по-этому рекомендуется не полное закрытие контура а понижение температуры воды на +-5 градусов. А вот как это сделать.
Физических термостатов нет. Есть датчик температуры Xiaomi и сервопривод на радиаторе. Управлять можно только виртуальным термостатом. Их у меня 4 на каждую комнату и 1 на теплый пол, каждая комната рулится независимо.
Меня датчик температуры xiaomi не устроил. Он меняет показания, только если температура изменилась как минимум на 0.5 градуса. Экономит батарею.
Использую esp8266 + bmp280 на Esphome. У него точность 0.1 и инерционность маленькая. Откалиброван хорошо в отличии от ds18b20.
Да, но ксаоми на батарейном питании. А как вы сделали датчик на ESP? Заморочка с блоком питания, проводами.. стоит того?
У меня с розеткой и бп не было проблем, поэтому питание от сети. А вот инерционность и дискретность датчика xiaomi очень неприятная была. То холодно, то жарко. Можно конечно усреднять с нескольких, но не хотел заморачиваться.
а несколько хитеров в одном женерик термостате можно? если в комнате два радиатора, странно же делать два женерик термостата, правда? а проверить пока не могу, выключатели еще едут.
Я думаю можно собрать в группу, или через Template Switch собрать из двух.
Прошу прощения, что сам вовремя не нашёл ответ. Надеюсь моя неопытность меня оправдывает). На гитхабе вопрос по слайлеру уже был)).
можно ли попросить починить ссылки на Автоматизации?
Заранее спасибо за совет
Добрый день! Я управлял котлом по состоянию виртуальных термостатов
1) один из включен (через «или»- «OR») = котел включаем
Скорее всего реле на котле нужно сделать виртуальным термостатом. А автоматизацией задавать греть/не греть
Виртуальный термостат сам постоянно отправляет команду на вкл или выкл через указанное время.
Как настроить Wi-Fi на терморегуляторе
Продолжаю рассказывать про один, на мой взгляд, из лучших на текущей день терморегуляторов для с функцией Wi-Fi для электрических теплых полов, по соотношению цена/качество – Minco Heating MK60E WI-FI. Почему я рекомендую именного его я уже рассказывал ЗДЕСЬ.
Более того, данную модель я заказал себе с Aliexpress и уже установил. Подробная пошаговая инструкция с большим количеством фото вышла совсем недавно.
В этой же статье, также поэтапно покажу как настроить wi-fi на терморегуляторе после установки, какое нужно, где скачать официальное приложение и как его установить.
А уже в следующем материале, мы поговорим непосредственно о настройках терморегулятора, режимах его работы, ну и главное – я поделюсь впечатлениями о его установке и работе. Следите за выходом новых статей.
Переходим к первичной настройке терморегулятора Minco, установке приложения, синхронизации с мобильным телефоном и подключении к сети wi-fi.
При этом, как я не устаю повторять, в Китае выпускается масса аналогов данного прибора и зачастую отличие лишь в наименовании. Поэтому, если ваш терморегулятор для электрического теплого пола, внешне схож с представленным здесь – смело пользуйтесь этой инструкцией по настройке.
Как вы уже поняли – управлять терморегулятором с функцией wi-fi будет мобильное приложение в вашем смартфоне. При этом терморегулятор после всех настроек соединяется с домашней сетью wi-fi, и при подключенном интернете, становится доступным вам из любого уголка планеты. Ручное управление также предусмотрено, но оно максимально неудобное, доступны лишь базовые настройки режимов, тонкие регулировки есть лишь в приложении.
Приступаем к настройке терморегулятора
1. Установка мобильного приложения на смартфон для управления терморегулятором с wi-fi
1.1. Первым шагом нам необходимо скачать официальное мобильное приложение, с помощью которого мы будем подключаться и менять настройки термостата.
Проще всего это сделать, отсканировав QR код, который есть в инструкции к терморегулятору. Для этого достаточно, открыть камеру любого более-менее современного смартфона, и навести на QR код. После этого вам будет предложено перейти по той ссылке, что зашифрована в этом изображении – смело переходите.
Если вдруг у вас нет инструкции под рукой – просто жмите на следующую ссылку – HTTPS://SMART.TUYA.COM/DOWNLOAD
1.2. Устанавливаем мобильное приложение для управления смарт устройствами Tuya Smart. Как вы потом убедитесь, терморегулятор, это далеко не единственный девайс, которым можно управлять с помощью него.
Когда вы попадете на страницу с приложением, то жмите на кнопку – УСТАНОВИТЬ. Вес приложения
После загрузки и успешной установки, появится кнопка ОТКРЫТЬ – жмите на нее.
На этом установка завершена, переходим к следующему этапу.
2. Настройка приложения Tuya Smart – для управления wi-fi терморегулятором
2.1. При первом открытии мобильного приложения – сразу же будет показано пользовательское соглашения и политика конфиденциальности.
Вам необходимо его прочитать и, если нет возражений, нажать на кнопку снизу справа – СОГЛАСЕН.
2.2. Далее откроется интерфейс, который предложит вам войти в существующий аккаунт программы, либо создать новый. Очевидно, если вы сейчас это читаете у вас еще нет умных устройств, управляемых дистанционно через программу Tuya Smart.
Поэтому жмите СОЗДАТЬ НОВУЮ УЧЕТНУЮ ЗАПИСЬ.
Если у вас уже есть учетка – заходите под ней, выбрав первую кнопку. Тогда у вас сохранятся все, уже подключенные устройства в приложении
2.3. Регистрация в приложении максимально простая. Вам необходимо:
— Выбрать вашу страну из списка
— Ввести Вашу электронную почту в поле Email
После чего нажать кнопку – ПОЛУЧИТЬ ПРОВЕРОЧНЫЙ КОД
2.4. Проверочный код приходит на вашу электронную почту, указанную при регистрации, выглядит он примерно так:
2.5. В приложении при этом, появится поля для ввода 6ти значного проверочного кода.
Куда и необходимо вписать цифры из письма. После чего нажать кнопку ОК.
2.6. Заключительным этапом – приложение попросит придумать и ввести пароль для доступа к нему.
Введите, что-то, что вы точно не забудете. Поле позволяет использовать от 6-20 знаков, пароль обязательно должен содержать и буквы, и цифры.
После того как введете – нажимайте кнопку ЗАВЕРШЕНО.
2.7. Дальше программа запросит у вас два разрешения. Выбрать которые можно установив флажки в соответствующие окошки.
Я, обычно, в таких случаях отказываюсь от рекламной рассылки, но при этом оставляю возможность отправлять данные необходимые для улучшения приложения. Вы можете выбрать те варианты, что ближе вам.
3. Добавление вашего терморегулятора с WI-FI в мобильную программу управления
3.1. При первом запуске приложения, оно запросит добавить новое оборудование.
Для этого можно нажать плюсик в правом верхнем углу. Потом вам всегда будет доступна кнопка – ДОБАВИТЬ УСТРОЙСТВО.
3.6. Дальше БУДЬТЕ ВНИМАТЕЛЬНЫ. Для корректного добавления терморегулятора и его определения вашим устройством – необходимо включить все необходимые сетевые функции на вашем мобильном телефоне: Wi-Fi, Bluetooth, Геолокация.
Сделать это можно опустив верхнюю шторку управления на вашем смартфоне.
3.7. Далее, для продолжения подключения, на самом терморегуляторе необходимо активировать функцию подключения к сети WI-Fi
Для этого необходимо зажать на несколько секунд клавишу вверх или вниз (с соответствующими маркировками). Это две центральные кнопки на приборе.
И дождаться, когда снизу слева на экране терморегулятора начнет мигать иконка wi-fi.
После чего снова возвращаемся к настройке приложения
3.8.1. РУЧНОЙ СПОСОБ ДОБАВЛЕНИЯ WI-FI ТЕРМОРЕГУЛЯТОРА В МОБИЛЬНОЕ ПРИЛОЖЕНИЕ
В начале статьи я уже обмолвился, что программа Tuya Smart имеет очень широкие возможности и сделана не только для терморегулятора.
Вам откроется список поддерживаемого смарт оборудования и он по-настоящему внушительный. Все устройства разделены на категории и даже я сперва растерялся.
Вам необходимо зайти в категорию (столбец слева) – МЕЛКАЯ БЫТОВАЯ ТЕХНИКА
Если же вы сомневаетесь и хотите, чтобы программа сама нашла ваш термостат, пользуйтесь автоматическим поиском.
3.8.2. АВТОМАТИЧЕСКОЕ ОПРЕДЕЛЕНИЕ ПРИЛОЖЕНИЕМ WI-FI ТЕРМОРЕГУЛЯТОРА
Довольно быстро приложение покажет ваше устройство. Логотип слева в центре экрана – это он, жмите клавишу ДАЛЕЕ.
4. Настройка и подключение терморегулятора к вашей домашней сети Wi-Fi
4.1. Далее, для поиска термостата, приложению потребуется знать параметры вашей домашней сети Wi-Fi, чтобы синхронизироваться с устройством.
Вам необходимо выбрать название вашей сети wi-fi и ввести пароль. После чего жмите ДАЛЕЕ.
4.2. Если все сделали правильно – приложение достаточно быстро найдет ваше терморегулятор (как помните он должен быть включен и в нем должен быть активирован режим поиска сети)
Приложение покажет ваш термостат, по умолчанию оно будет называться TEMP (временное название). Здесь нажимайте ДАЛЕЕ
4.3. На следующем, заключительном этапе, можно изменить ИМЯ вашего терморегулятора. Для этого необходимо нажать на небольшой карандашик рядом с названием, текущим TEMP.
Как вы назовете ваш терморегулятор на этом этапе, так он и будет определяться у вас в мобильном приложении. Если планируется несколько таких умных устройств в доме, а скорее всего эта технология с каждым годом будет развиваться все быстрее, то лучше выбрать имя, которое позволит точно идентифицировать текущий терморегулятор.
В будущем, не исключено, что у вас будет добавлен десяток различных смарт устройств, находящихся в разных местах и если все они будут называться TEMP, оперировать ими будет неудобно.
После заврешения ввода имени, нажимаете ОК и ЗАВЕРШИТЬ, в правом верхнем углу приложения, далее вы попадаете в основной интерфейс программы. Где сразу же увидите уставку температуры до которой степени должен нагреться пол, а также текущую температуру, которую считывает выносной датчик. Кнопки смены режимов, настроек и выключения.
В следующей статье мы как раз и рассмотрим, как настраивается терморегулятор с wi-fi, через приложение Tuya Smart, как менять и настраивать режимы, какие они бывают, какие есть настройки и для чего они, а также все иконки, которые показывает прибор.
