ЧТо такое Daisy сhain для мониторов?
Неудобно также бывает, когда одновременно необходимо держать открытыми несколько программ и одновременно решать разные задачи. В такой ситуации много времени тратится на переход между окнами и навигацию между программами. Проще всего в этой ситуации увеличить площадь экрана, поскольку так можно одновременно держать открытыми множество окон, а на переключение между окнами и переход между программами не тратится лишнее время. Особенно актуально это для ноутбуков, у которых площадь экрана сама по себе маленькая.
Чем больше площадь экрана, тем лучше
Увеличить площадь экрана можно несколькими способами. Самый простой – купить монитор побольше. Ещё лучше, если дополнительных мониторов несколько. Это очень удобно и эффективно с точки зрения работы. Однако здесь возникает проблема с подключением кабелей, поскольку все мониторы должны получать входящий сигнал для того, чтобы показывать изображение и работать одновременно. Это означает, что в компьютере должна быть видеокарта с несколькими выходами, также образуется несколько проводов.

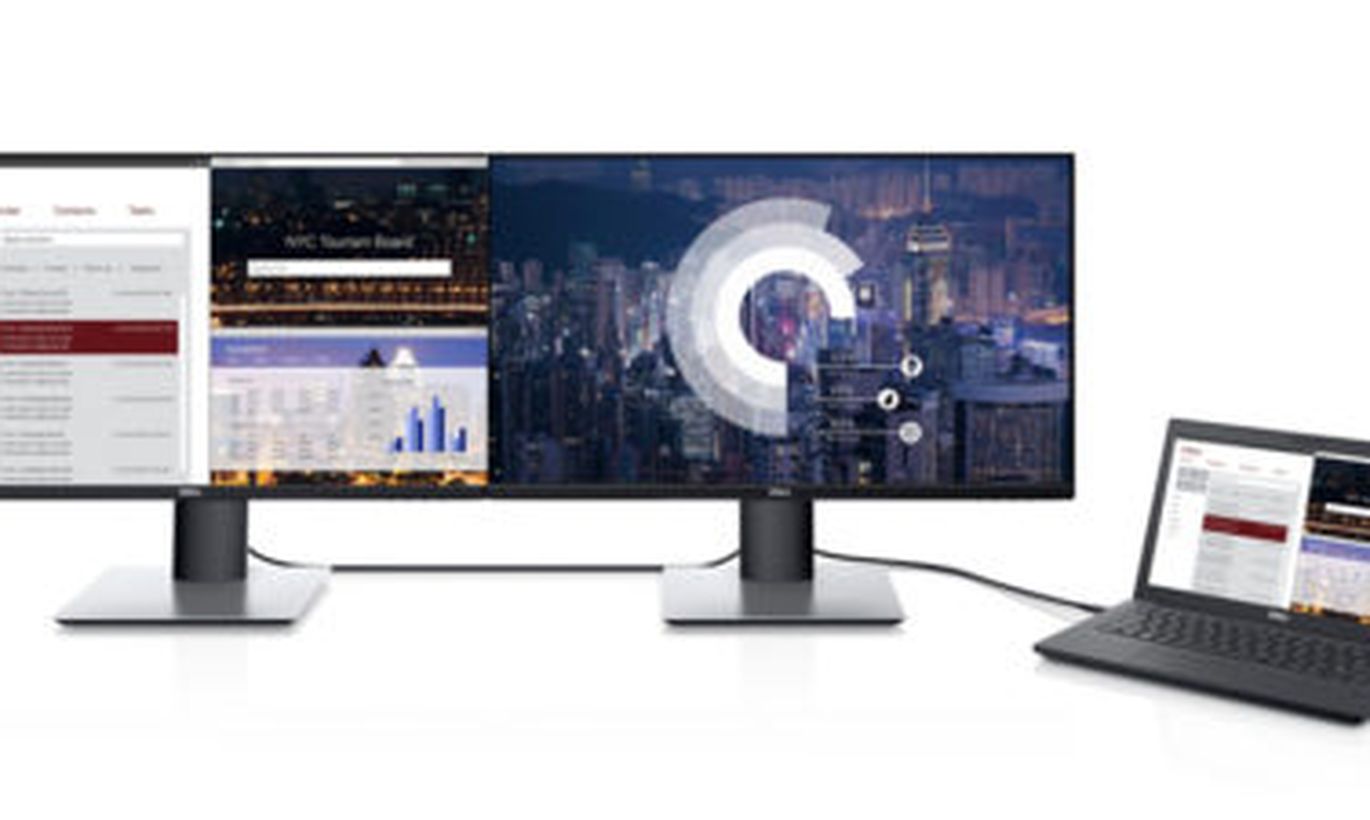

При этом, подключение нескольких мониторов может не быть сложным и дорогим. Решение предлагает технология Daisy chain. Она позволяет соединить мониторы с компьютером всего одним проводом, между собой их также соединяет только один кабель.
Daisy сhain: несколько мониторов сделают изображение больше
Хотя в целом работа с компьютером довольно комфортная и, например, по сравнению с работой лопатой физически довольно лёгкая, в конторской работе тоже есть свои сложности. В первую очередь, конечно, нужно пользоваться головой, поэтому в основном из-за работы, требующей сосредоточенности, устаёт мозг.
Неудобно также бывает, когда одновременно необходимо держать открытыми несколько программ и одновременно решать разные задачи. В такой ситуации много времени тратится на переход между окнами и навигацию между программами. Проще всего в этой ситуации увеличить площадь экрана, поскольку так можно одновременно держать открытыми множество окон, а на переключение между окнами и переход между программами не тратится лишнее время. Особенно актуально это для ноутбуков, у которых площадь экрана сама по себе маленькая.
Чем больше площадь экрана, тем лучше
Увеличить площадь экрана можно несколькими способами. Самый простой – купить монитор побольше. Ещё лучше, если дополнительных мониторов несколько. Это очень удобно и эффективно с точки зрения работы. Однако здесь возникает проблема с подключением кабелей, поскольку все мониторы должны получать входящий сигнал для того, чтобы показывать изображение и работать одновременно. Это означает, что в компьютере должна быть видеокарта с несколькими выходами, также образуется несколько проводов.
При этом, подключение нескольких мониторов может не быть сложным и дорогим. Решение предлагает технология Daisy chain. Она позволяет соединить мониторы с компьютером всего одним проводом, между собой их также соединяет только один кабель. С одной стороны, это сокращает количество кабелей и делает соединение ноутбука с мониторами очень простым. К тому же, не нужен компьютер с особенной видеокартой.
Как это работает?
Daisy chain позволяет одному монитору получить вход в компьютер и передать его следующим мониторам. То есть, по сути, первый монитор соединяется с компьютером, а остальные – между собой. Сколько экранов можно так подключить, зависит от технических нюансов, но вариант «ноутбук плюс два монитора» возможен почти всегда. Технология поддерживает до четырёх экранов с разрешением 1080 п. Full HD (3 внешних плюс монитор ноутбука) или два монитора Quad HD 2560 п.
Технически используемые устройства, т.е. мониторы должны поддерживать данную технологию. Наличие соответствующей функции можно проверить в данных монитора.
При соединении используется кабель DisplayPort, который следует подключить в гнездо с соответствующей маркировкой. Например, монитор номер 1 подключают так, чтобы один конец входил в гнездо DisplayPort с надписью „In“, а второй – в компьютер. В гнездо монитора „Out“ идёт кабель, второй конец которого подключается к гнезду „In“ следующего монитора.
Преимущества
Поскольку подключенные мониторы ведут себя как один большой экран, курсор мышки плавно переходит из одного монитора в другой, и всю экранную площадь удобно использовать. Одновременно можно открывать разные окна, и для просмотра разной информации их не нужно сворачивать-разворачивать. Так растёт скорость работы. К тому же, подключение становится проще и быстрее, используется меньше кабелей. Также можно сэкономить и на компьютере, поскольку не нужно приобретать мощное устройство с множеством видеовыходов.
Гирляндная цепь: определение, характеристики и способы использования в игровых мониторах
Шлейфовая цепочка, также называемая шлейфом или официально известная как многопотоковая передача (MST в случае технологии DisplayPort), предполагает подключение монитора к другому монитору, а не напрямую к порту видеовыхода графической карты. Но мы собираемся углубиться в эту тему, чтобы хорошо понять последствия, которые это имеет.
Что такое гирлянда?
Буквально это называется гирляндной цепью или гирляндной цепью для схемы подключения, используемой в электронике. Это последовательность ссылок таким образом, что монитор A последовательно подключается к монитору B, а он, в свою очередь, к монитору C. Соединения не образуют сети (поэтому у монитора C не будет соединения с монитором A), и они не возвращаются от первого устройства к последнему, так что если соединение прерывается, например, на втором мониторе, третье также я бы потерял связь.
Это отличный способ минимизировать путаницу кабелей и расширить диапазон ваших мониторов от вашего ПК, поскольку, например, если у вас есть три монитора, подключенных к вашему компьютеру, самое дальнее расстояние, вероятно, вынудит вас использовать удлинители кабеля. Кроме того, таким образом, вместо того, чтобы тянуть кабель от каждого из мониторов к ПК (используя выходные порты видеокарты), вам нужно будет только подключить каждый монитор к источнику питания, а затем их друг к другу с помощью кабелей. Видео; Вы будете использовать такое же количество кабелей, но сэкономите на длине и не будете путаться с ними.
Существуют некоторые ограничения, поскольку максимальная пропускная способность одиночного кабеля между первым монитором и ПК должна обеспечивать передачу видео для всех дисплеев с последовательным подключением, хотя существуют высококачественные кабели, которые помогут избежать этих проблем и Воспользуйтесь всеми преимуществами разрешения и частоты обновления, чтобы пропускная способность кабеля не была ограничивающим фактором.
Мониторы, подключенные в гирляндную цепь, не отличаются от мониторов, подключенных обычным способом, но вы должны помнить, что, поскольку мы подключаем мониторы к другим, вам понадобится монитор с видеовыходами, а не только входами (производитель обычно указывает это, а иногда даже указывает на то, что он совместим с шлейфом). Также обратите внимание, что последовательное подключение мониторов UCB-C поддерживается только на Windows, компьютерам с macOS для этого требуется Thunderbolt.
Гирляндное подключение нескольких мониторов
Чтобы подключить мониторы в режиме гирляндной цепи, вам понадобится несколько вещей. Во-первых, вам, очевидно, понадобятся два или более монитора, поддерживающих как минимум DisplayPort 1.2; Экраны, которые будут действовать как промежуточные звенья в цепочке, должны включать выходные порты DisplayPort, а также входные порты, и, конечно же, вам также понадобятся высококачественные кабели DisplayPort из-за ограничений полосы пропускания, о которых мы упоминали. Желательно, чтобы кабели были DP 1.2, 1.3 или даже 1.4.
В качестве альтернативы вы можете использовать соединения USB-C, но HDMI не поддерживает последовательную цепочку, в качестве альтернативы только DisplayPort, mini DisplayPort и USB-C. Конечно, вы можете использовать высококачественные преобразователи из HDMI в DisplayPort, которые поддерживают Daisy Chain, хотя это правда, что их сложно найти и они довольно дороги.
Некоторые мониторы могут потребовать от вас выбрать параметр DisplayPort 1.2 для использования расширенных режимов монитора, в противном случае этот тип подключения может ограничить его работу в режиме зеркального отображения, когда оба дисплея показывают одинаковое содержимое. Если ваша видеокарта поддерживает это, вы можете еще больше увеличить количество мониторов, которые вы можете подключить последовательно, чтобы у вас было до шести дисплеев.
Ограничения гирляндной цепи
Как мы уже упоминали, этот метод подключения мониторов в цепочку совместим с DisplayPort 1.2 и более поздними версиями, а также с USB-C, но в данном случае только в системах Windows. HDMI не поддерживается, и это первое ограничение.
С другой стороны, если вы также не используете относительно низкое разрешение на всех мониторах, у вас могут возникнуть проблемы с пропускной способностью с кабелями DisplayPort; например, последовательное соединение DisplayPort 1.2 может работать с четырьмя дисплеями с разрешением 1080p или двумя дисплеями с разрешением до 2560 x 1600 пикселей. Со своей стороны, DisplayPort 1.3 и 1.4 способны работать с мониторами, подключенными по шлейфу, с разрешением до 4K, хотя только два из них с самым высоким разрешением и только с частотой обновления 60 Гц, несмотря на то, что DisplayPort поддерживает гораздо более высокие частоты. повышенный. Однако эти более продвинутые стандарты поддерживают до шести дисплеев 1080p.
Вы должны принять во внимание еще одно ограничение, и это то, что IntelИнтегрированные видеокарты (которые очень широко используются в ноутбуках) поддерживают только до трех экранов, включая тот, который встроен в ноутбук, то есть он поддерживает подключение только двух мониторов к экрану ноутбука. По словам Intel, с Tiger Lake совместимость будет увеличена до четырех дисплеев.
Cat 5 High-Density Dual Rail LCD KVM Switch ALTUSEN KL1508
Недавно нами был рассмотрен переключатель консоли ALTUSEN KH1516, а точнее, модульная система, состоящая из четырёх разновидностей «тушек», т.е. собственно коммутаторов, и пяти разновидностей клиентских модулей, подключаемых к ПК и соединяемых с управляющими модулями посредством стандартных либо самодельных патч-кордов cat 5. Сегодня мы рассмотрим, как оказалось, ещё один компонент этой модульной системы, содержащий в своём составе коммутатор и консоль, т.е. клавиатуру с тачпадом и монитор. Мы уже обращались к таким продуктам производства Aten, это были отдельная консоль CL-1200, а также два варианта с различными интегрированными коммутаторами, CL-1758 и CL-1216. Последний нами был признан одним из наиболее удачных вариантов для управления небольшим или средним массивом серверов, в основном с точки зрения соотношения цены и качества. То есть при хорошем качестве цена весьма привлекательная, а не бросовая цена при качестве между удовлетворительным и не очень. Герой сегодняшнего обзора демонстрирует такое же отличное сочетание потребительских характеристик и доступен, но не настолько, как базовая модель. Естественно, система на его основе существенно дороже системы на основе CL-1216 и сателлитов серии ACS-1216A, но и уровень предоставляемого сервиса заметно выше.
Вообще мы стараемся рассматривать модели о шестнадцати портах, поскольку ценовая политика Aten такова, что приобретение модели с максимальным количеством портов позволяет заплатить за порт существенно меньше, чем в младшей модели. Сегодня же восьмипортовая модель будет рассмотрена исключительно для разнообразия. Практически все ранее нами описанные «сёстры» имели настолько мало отличий, что мы просто упоминаем о существовании второй модели в линейке. KL1508 не исключение, и потому KL1516 будет присутствовать вполне себе незримо. Более даже важно то, что имеется у обеих разновидностей ещё два подвида, отличающихся диагональю монитора, 17″ или 19″. У сегодня рассмотренного интегрирован 19″ экран, и это первая модель с такой диагональю, попавшая на тесты. Вписать 19″ по диагонали в 19″ по ширине особого труда не составляет, но вот само развитие мониторостроения совсем недавно вывело этот размер матрицы в мэйнстрим, причём уже совсем бюджетного уровня. Процесс этот шёл быстрее в настольных изделиях, чем в более консервативном сегменте серверной техники, и поэтому в интегрированных консолях он ещё далеко не завершён. Там предлагаются и совершенно уже выморочные для десктопов 15″, и наиболее ходовые сейчас 17″. Но 19″ удобнее по многим соображениям. Прежде всего по размеру пикселя они значительно превосходят 17″ и лишь немного уступают 15″. А размер видимой области у них максимальный.
Почему для работы с серверами крупный пиксель однозначно лучше мелкого? Прежде всего потому, что организовать рабочее место в стойке много труднее, чем на столе, и потому мелкий шрифт скорее всего будет мешать сильнее. А также потому, что изображение с тонкими переходами и гладкой картинкой формируется прежде всего графикой, фото и видео высокого разрешения. Эти материалы, если и обрабатываются на серверах, то не выводятся на консоль в шкафу, а просматриваются посредством специальных систем визуализации. Так что в заключение затянувшегося вступления просто скажу: 19″ это оптимальный размер диагонали для монитора, используемого в серверной стойке, всё остальное компромисс и анахронизм.
Особенностью этой статьи будет то, что в части переключателя она входит в семейство ALTUSEN KH1516 и полностью идентична этому описанному нами устройству. Дублировать здесь ту, и так огромную статью я ни малейшего смысла не вижу, и потому отсылаю всех интересующихся, но не ознакомившихся с ней ранее, к чтению перед этим материалом. В оглавлении соответствующие ссылки будут адресованы также не к этому тексту, а к тому. Здесь же кратко коснусь отличий.
В плане консоли устройство очень напоминает CL-1216, и тоже неким боком ему родственна, но здесь больше отличий, и посему опишем подробно. Главное в том, что экран и клавиатура выдвигаются отдельно. Удобство этого решения с фирменным обозначением Dual Rail сразу станет ясно любому, кто хоть раз работал с серверами в стойке или шкафу. По экрану можно постоянно мониторить состояние подключенных машин, а клавиатуру доставать только по необходимости. При включении перебора активных портов с интервалом секунд в десять картинка получается не только медитативная, но и реально полезная. При этом даже можно закрыть дверку шкафа, если через неё виден монитор. Таким же свойством обладает отдельно стоящий на полочке, но недостаток его в том, что за ним пропадает 7-8 единиц посадочного пространства, что глупо и расточительно. Здесь же серверы могут вполне находиться непосредственно за экраном.
Полное наименование рассматриваемой модели ALTUSEN KL1508NRG, первая буква говорят о диагонали монитора, вторая о русификации клавиатуры, третья не ясно. Так что следует отметить русифицированную клавиатуру и 19″ дисплей. Производитель заверил, что официальным партнёрам поставляются только изделия с нанесённой русской раскладкой. В настоящее время доступны модификации с диагональю экрана 19″ (литера N в обозначении модели) и 17″ (литера M).
Итак, Cat 5 High-Density Dual Rail LCD KVM Switch ALTUSEN KL1508NRG устройство для монтажа в стандартную 19″ стойку высотой 1U, содержащее 19″ ЖК-монитор, клавиатуру с русской раскладкой и тачпад. Также встроен 8-портовый переключатель консоли, поддерживаются ПК с интерфейсом PS/2 и USB, в том числе новые Sun, а также старые Sun и устройства с управлением через ASCII терминал, совместимый с VT100. Подключение осуществляется отдельными для каждого интерфейса клиентскими модулями, соединяемыми с KVM витой парой пятой категории. Оснащено портом для подключения внешнего, работающего параллельно с основным, комплекта из монитора, мыши и клавиатуры (дополнительной внешней консоли), а также портом PS/2 около клавиатуры для дополнительной мыши в дополнение к тачпаду. В ассортименте предложений компании имеется аналогичный KVM на 16 системных блоков. Возможно объединение в цепочку до 31 устройства. Теперь подробнее.
Технические характеристики устройства
Комплект поставки
Состоит из самого устройства с закреплённым на нём стандартным комплектом для монтажа в шкаф, силового кабеля и шнура для прошивки микропрограммы. С одной стороны оснащён обычным разъёмом для COM порта, а с другой RJ-11, для которого имеется гнездо под экраном. Также документация с инструкциями, всё по-английски, русского языка нет. Упаковано в большую коробку серо-жёлтого картона, обычную для серверного оборудования. Внутри кабели и консоль-коммутатор в отдельных коробках, в распорках из вспененного полиэтилена, прибор очень надёжно закреплён.
Знакомство
Стандартная одновершковая металлическая коробка в сложенном состоянии компактна, верх и низ ничем не нагружены. Цвет чёрный с коричневым отливом, исполнение очень качественное, металл толстый, около миллиметра, местами, на несущих элементах конструкции толще. На передней поверхности, состоящей из двух половинок, синий индикатор питания и ручка с защёлкой для фиксации в нерабочем положении. Относительно передней части крепёжной рейки шкафа она выступает вперёд на 55 мм. Можно выдвинуть и один только монитор, и вместе с клавиатурой.
На задней поверхности разъём питания с кнопкой отключения, порты VGA и два PS/2 для подключения внешней консоли. Выше один разъём DB-25 (широкий COM-порт) для организации цепочки. Один потому, что данное устройство логично и единственно возможно использовать в качестве ведущего в инсталляции оно уже́ содержит консоль. Там же 8 разъёмов формата RJ-45 для подключения серверов.
Под экраном находятся четыре кнопки для управления им при помощи меню и кнопка отключения монитора, когда он выключен светится жёлтым. Рядом гнездо RJ-11 для прошивки микропрограммы и переключатель выбора режима прошивки: плановая или аварийная. На горизонтальной части, за клавиатурой, 8 индикаторов, горят те, к каналам которых подключены запитанные ПК. Под ними два двухсегментных цифровых индикатора, показывающие номер текущего активного канала и активного устройства в цепочке. Рядом с каждым кнопочки для быстрого выбора «Up» & «Down». Если чётко помнить (или выписать на лист) все машины в инсталляции, то такой способ навигации самый быстрый. В правой верхней части индикаторы регистров Lock и кнопка перезапуска консоли, маленькая и в углублении, но ногтём нажать можно.
Крепление в шкаф на раздвижную рейку, двигается задняя половинка относительно передней, охватывает её сверху и снизу. Можно снять, если не нужно крепить в стойку. Для фиксации передвижной рейки предусмотрено только одно отверстие под саморез М6. Крепление к стойкам на три винта с каждого угла, планка находится при этом перед рейкой шкафа. Высота чуть меньше 1U, поэтому возможен плотный монтаж.
Комплектный крепёж рассчитан на глубину шкафа 42–77 см. Для заказа доступны крепления бо́льшей длины, на 68 — 105 см, такой же конструкции. А также два с отдельно крепящимися к шкафу рельсами, в которые вставляется устройство, длиной 63(57)–70 и 74(68)–105 см. Как отмечает производитель, для монтажа одним человеком. Суть в том, что сначала крепятся рельсы, а потом уже в них задвигается прибор, а в стандартном варианте надо держать конструкцию и крепить за уголки одновременно. Здесь как и везде в скобках даны параметры для модели с 17″ монитором.
Консоль состоит из двух частей, нижняя клавиатура и прочие органы управления, верхняя монитор. Крепятся, двигаются и фиксируются независимо друг от друга. При этом достать клавиатуру, не открывая монитора не получится, что, по-моему, логично. В рабочем положении минимально клавиатура выступает за край вышерасположенного устройства на 25 см, при этом недоступны дополнительные органы управления, либо же на 30 см при их доступности. Максимально можно выдвинуть так ещё на 5 см, т.е. передний край будет в 35 см от рейки шкафа. В крайнем положении фиксируется защёлками, расположенными по бокам от блока управления коммутатором, для разблокировки их надо потянуть на себя. Рельсы из трёх частей, их движение друг по другу по металлическим шарикам. Монитор фиксируется относительно клавиатуры независимо в направляющих. Будучи максимально выдвинут вперёд, передней кромкой выступает за крепёжные рейки шкафа на 5 см, что не превышает габаритов в сложенном состоянии. В этом положении фиксируется защёлками на направляющих. Назад в открытом положении можно двигать до самого коммутатора. Откидывается от вертикали назад максимально примерно на 5°. Фиксация в закрытом положении защёлками, открывает их скоба на ручке. В виде ручки выполнена вся передняя часть устройства, красиво отделанная продырявленным металлом. Задняя часть глубиной 20 см фиксирована, при смещении передних видно два кабеля между ними в оплётке, закреплённых в металлических коленцах.
В целом конструкция выглядит весьма продуманной и удобной, претензий к исполнению также нет. На нижней поверхности этикетка с информацией о производителе, модели, месте изготовления и т.д. Устройство достаточно легко разбирается (и так же легко и без потерь собирается обратно), поэтому удалось рассмотреть его внутренний мир.
Монтаж на двух печатных платах, и ещё отдельно на двух блок питания. Внизу основной модуль, над ним плата, ответственная за организацию цепочки из устройств. Базу логики составляют микроконтроллеры Winbond и ASIC собственного производства Aten SICG-8018. Также видны электронные переключатели производства NXP (бывшее микроэлектронное подразделение Philips) и конденсаторы для буферизации интерфейсов, и несколько микросхем с неразборчивой маркировкой, в том числе больших. Сказать точно, чем занимаются ASIC невозможно, их основное свойство как раз в программируемости, и в разных моделях они могут выполнять совершенно разные функции.
Эксплуатация
После подключения кабелей и питания устройство готово к работе. В стойку не монтировал товарный вид часто теряется при монтаже, появляются царапины на уголках. Однако никаких проблем при этом возникнуть не должно. Прибор использовался на рабочем столе в течении двух недель как основная рабочая консоль, при этом мой монитор был включен параллельно. Комплектным кабелем присоединялся к ПК, а далее к нему второй монитор обычным VGA кабелем. На мониторе консоли качество изображения в целом определяется качеством видеосигнала, выдаваемого с ПК. Видеоадаптер на стенде ASUS Radeon X1600 Pro 512 Мб, с ним картинка неплохая. Также подключалось некоторое количество ПК и серверов под управлением Windows от 98 через все промежуточные версии до Vista, и Linux, правда, без графического интерфейса. При выставлении частоты обновления 75 Гц картинка не порадовала слева от всех контрастных символов были белёсые «тени», да и сами буковки выглядели «замыленными». Однако на 60 Гц все недостатки, за исключением лёгкого «мыла», пропали, и качества изображения хватило для того, чтобы нормально работать за консолью две недели. Для управления серверами его более чем достаточно. Однако, если 15″ экран CL-1216l не понравился только глянцевым покрытием, а 17″ в CL-1758 вообще произвёл идеальное впечатление, то здесь качество скорее правильно описать словом «среднее». Связано это скорее всего с панелью, ибо не зависело оно практически ни от клиентского модуля, ни от длины соединительного кабеля, и очень мало менялось в зависимости от подключённого ПК, и то в худшую только сторону.
При закрытии модуля монитора до 15° примерно происходит его отключение, при этом внешний продолжает работать. Включается экран при приведении его в рабочее положение также при угле открытия около 15°. Кроме того, его можно отключить специальной кнопкой. При отключении всей консоли тумблером или от сети гаснут оба экрана. Настройки коммутатора сохраняются в энергонезависимой памяти, т.е. не сбрасываются при полном обесточивании переключателя.
Порт для внешней консоли очень удобен для удалённого контроля серверов наряду с управлением непосредственно в шкафу возможен вынос второй консоли на значительное расстояние на рабочее место системного администратора. Либо по витой паре, к примеру с использованием CE-252, либо по IP-сети, при помощи к примеру CN-6000. А если задействовать дополнительные переключатели консоли, то можно создавать и более сложные инсталляции.
Частота опроса порта для тачпада и мыши, подключённой к любому из двух портов 75 Гц, что вполне приемлемо для серверной модели. Переключение между каналами происходит с задержкой около секунды. Проблем в процессе эксплуатации не возникло, необходимости в перезагрузке тоже. Всё работает именно описанным в руководстве образом.
Монитор
Поскольку о панели сказано в технических характеристиках мало, то скорее всего в процессе производства конкретная модель может меняться. Да в сущности и не известен ни её производитель, ни марка. Настораживает то, что если в протестированных ранее консолях качество монитора было заявлено как A-Grade, т.е. первый сорт, то здесь упоминания об это нет. Подробный разбор характеристик, как в описаниях мониторов, вряд ли целесообразен, т.к. стоечная консоль предназначена для управления серверами, а не для обработки графики, просмотра фильмов и динамичных игр. Именно эти задачи предъявляют повышенные требования к качеству изображения. Но всё же оно всегда имеет значение.
Монитор построен на основе TN+F матрицы последнего поколения, т.е. углы обзора и время реакции пикселя можно назвать хорошими. Настолько хорошими, что не происходит инверсии тонов при взгляде сверху, а при взгляде снизу только на больших углах, достигнуть которых в штатных условиях эксплуатации затруднительно. Сбоку информация различима, правда, при значительном падении контраста, почти под прямым углом. Таким образом углы выглядят примерно как 175° по горизонтали и 145° по вертикали.
Время реакции пикселя не более 8 миллисекунд при переходе от серого к серому. Это значит, что даже можно играть в 3D игры вполне комфортно. Неравномерность засветки выражена не очень сильно, однако в темноте отчётливо видно, что область у краёв светлее центра, сверху и снизу сильнее, с бортов поменьше. При обычном освещении это не проявляется. Цветопередача достаточно хорошая для данного типа матриц. Есть выбор цветовой температуры 7500°K и 9300°K, а также пользовательская настройка по каналам.
Все разрешения меньше стандартного масштабируются в полный экран, вполне корректно, вывод «пиксель-в-пиксель» невозможен. Больше стандартного не отображаются. Использовался режим 1280 × 1024 @ 60 Гц. При вводе консоли в эксплуатацию следует предварительно настроить его на всех планируемых к подключения машинах. Серверные ОС, особенно старые, не всегда позволяют его выставить. Посему отмечу, что переключение из «родного» режима в текстовый 800 × 600 @ 60 Гц и обратно происходит быстро, автоматическая подстройка под новые параметры сигнала работает удовлетворительно. Отдельной кнопки синхронизации нет, её роль выполняет кнопка меню «Exit», иногда приходилось ею пользоваться. Продолжительность подстройки под сигнал около двух секунд, экран в это время не активен.
Ещё есть кнопка «Menu» и две для навигации, расположены под монитором. Регулируется яркость и контраст, размер и положение изображения по горизонтали и вертикали, если автоматическая настойка не корректна, а также цветовая температура. Русского языка нет, есть выбор времени показа меню при отсутствии активности пользователя и сброс к заводским настройкам. В целом для целевого применения монитор вполне подходит, но на фоне ранее протестированных моделей выглядит явно слабее. Связано ли это с неудачным конкретным экземпляром, который был предсерийным образцом, или вообще с тем, что диагональ 19″ только ещё внедряется компанией в свои изделия сказать затрудняюсь, покажет время и дальнейшие тесты. Теперь я намерен при возможности просить для них именно такой размер матрицы, при наличии в линейке.
Клавиатура и тачпад
Прежде всего стоит отметить отсутствие бортиков по краям клавиатурного блока, которые лично мне достаточно сильно мешали работать с устройствами без «двойных рельс». Клавиатура находится ближе к дальней части нижней панели консоли. Ближе к пользователю расположен тачпад, хорошей чувствительности и обычного для ноутбуков полного формата размера. Клавиши тачпада большие, слегка возвышаются над поверхностью, с рельефными рисками. Нажатие мягкое, но звонкое, информативное. Ближе и по бокам накладка из тонкого пластика, чтобы запястья не мёрзли при работе от контакта с металлом.
Клавиши плоские, полноразмерные, ход нажатия короткий, менее 2 мм. Нажатие мягкое, информативное, звук тихий. Механизм возврата клавиш модифицированный купольный, крепление каждой клавиши на металлическую рамку из двух половинок. Дрягаются клавиши совсем немного, даже длинные. Все полноразмерные, кроме большей части верхнего ряда и курсорного блока, эти на треть уменьшены в высоту. Русские буквы тёмно-красные, что мало кому нравится. Основные символы белые, семь Fn светло-голубые. Вся маркировка выполнена запрессовкой цветных кусочков пластика, практически вечная.
Раскладка одна из самых причудливых, что мне доводилось видеть. Основной блок вполне стандартный, но справа его теснит разнобой клавиш блока редактирования и вплотную прижатый цифровой блок, лишившийся правого ряда клавиш, также размазанного сверху и снизу. Курсорный блок толком не выделен и наощупь найти его непросто. Немного помогает отсутствующая клавиша над стрелкой вправо. Модификаторы с левой стороны наощупь вообще не нажать. В общем, рассказывать бесполезно, но всё видно на фото.
Несмотря всю эту нелогичность, основные блоки для работы удобны, не для слепого набора, конечно же модификаторы не на месте. А реализация цифровой панели даже в таком виде изрядно добавляет удобства работе при наборе, например, IP-адресов, только вот точка не на месте. В целом клавиатура и тачпад достаточно удобны, несмотря на раскладку. Возможность подключения дополнительной мыши для активной работы также не лишняя. Реализовано всё качественно и на первый взгляд долговечно.
Особенности KVM части
Управление
В левом нижнем углу клавиатуры находятся две выделенные клавиши для управления функциями коммутатора: KVM OSD и KVM Hotkey. Первая вызывает экранное меню, вторая представляет собой аналог двойного нажатия на ScrollLock или Ctrl. Работают они как триггеры, т.е. первое нажатие вводит в режим управления, а второе выводит из него, в меню также переводит на уровень выше. Можно быстро выйти из него по клавише Esc. Тачпад и его клавиши в меню работают для перемещения между пунктами и выбора требуемого. Как я уже писал, организовано быстрое переключение активного коммутатора в цепочке и активного канала при помощи двух двухсегментных цифровых индикаторов, показывающих их номера, и кнопок для быстрого выбора Up и Down. Таким образом работают быстрая навигация с индикацией активного устройства и порта, OSD и доступ к управлению через KVM Hotkey, что даёт большую гибкость и удобство контроля переключателя. Горячие клавиши служат для доступа к сервисным функциям, хотя и базовое управление при их помощи также возможно. Однако гораздо удобнее все задачи администрирования решаются при помощи OSD, On Screen Display.
Daisy Chain
Основная особенность это устройство может выступать только ведущим в цепочке, «мастером». Это отражается тем, что разъём для объединения на задней панели всего один. Эта модель совместима с себе подобными, в роли коих выступают ALTUSEN KH1516 и KH1508, а вот моделей с управлением по IP-сетям, содержащих в индексе букву i, в таблице совместимости нет. Также с ними можно объединять ACS 1208A и ACS 1216A, которые отличаются использованием фирменных кабелей, а не витой пары для подключения клиентов.
То, чего нет в этой статье
Доступность
На момент написания статьи в розничной сети России приборы этой серии были ещё недоступны, нам прислали предсерийный тестовый образец от официального представителя. Возможно, на момент чтения материала табличка ниже по тексту будет уже заполнена. Рекомендованные же производителем розничные цены выглядят примерно так: KL1508 MR 48 000 руб., KL1508 NR 54 000 руб., KL1516 MR 53 000 руб., KL1516 NR 58 000 руб. Напомню, что буква M в индексе означает 17″ экран, а N 19″. В таблице ниже приведена средняя розничная цена всех четырёх модификаций интегрированной консоли в Москве, актуальная на момент чтения вами данной статьи:
| ALTUSEN KL1508MR | Н/Д(0) |
| ALTUSEN KL1508NR | Н/Д(0) |
| ALTUSEN KL1516MR | Н/Д(0) |
| ALTUSEN KL1516NR | Н/Д(0) |
Выводы
Прекрасный коммутатор, интегрирован с очень удобной консолью. Подключение клиентов витой парой только добавляет привлекательности решению. Хотя ценовая производителя гуманна и грамотна, но и устройство не начального уровня, так что здесь всё адекватно. Так что позволим себе предположить, что устройство не только найдёт своего покупателя, но и будет пользоваться хорошим спросом, на уровне других хитов продаж от Aten. В общем-то для не модульного интегрированного аппарата без управления по сети это на данный момент вершина эволюции. Посему, несмотря на отсутствие подлинных находок в конструкции Cat 5 High-Density Dual Rail LCD KVM Switch ALTUSEN KL1508/1516 заслуживает награды сайта «За оригинальный дизайн» по совокупности признаков.
Достоинства
Недостатки
Особенности
Рекомендации производителю
Варианты использования
Любые, если позволяют средства. В принципе, для почти любой задачи можно найти более дешёвый, но менее функциональный вариант. А главное намного менее удобный в работе. Вот как раз когда мы писали «не требуется большая функциональность» в обзорах простых коммутаторов мы писали об этом. Об удобстве работы прежде всего. Тут тебе и клавиатура без бортиков, и монитор, который не надо складывать для закрывания дверки шкафа, и подключение по витой паре, и превосходная масштабируемость. То есть не экономили особо при разработке дизайна на каждой мелочи, но и особых «наворотов» в этой модели тоже нет. Что касается масштабируемости, то она в этом устройстве не выглядит избыточной.
Так что от простейшей инсталляции в шкафу, где планируется размещение от двух до 16 серверов до достаточно больших серверных комнат. Можно использовать как базовую модель, хотя цена заметно отличается от них. А можно управлять большим количеством машин, если не требуется поддержка удалённого доступа по IP-сетям и другие сервисные возможности, предоставляемые матричными моделями. С другой стороны, при необходимости дополнительную функциональность, такую как удалённый доступ по витой паре и/или IP-сетям можно обеспечить при помощи отдельно поставляемых специализированных модулей. Рекомендуемое количество машин для контроля до 100 — 150, при планировании больших инсталляций лучше присмотреться к старшим моделям этого или других производителей. Что-то мне подсказывает, что практически для любого применения оптимальным выбором будет модель, оснащённая 19″ монитором (почему написано выше) и 16 портами, т.к. приобретая сразу 16-портовую модель можно немного сэкономить по сравнению с 8-портовой.
