TFT-дисплеи Kyocera: выбор для ответственных применений
На текущем уровне глобальной автоматизации домов, офисов и производства собственными дисплеями снабжены и компактные цифровые приборы, и крупногабаритное промышленное оборудование, и даже такие объекты как контейнеры и цистерны.
Наилучшим вариантом для такого применения сегодня являются графические TFT-дисплеи, характеризующиеся высокой яркостью, контрастностью, широкой гаммой воспроизводимых цветов, быстрым временем отклика, работой в широком диапазоне температур, в жестких условиях эксплуатации, имеющие прочную конструкцию, минимальные энергопотребление, вес и габариты. Эти дисплеи в сочетании с сенсорными панелями часто служат на объектах в качестве экранных клавиатур.
Важность дисплейного «человеко-машинного интерфейса» (Human-machine interface, HMI) значительно возрастает при осуществлении оперативного контроля и аудита объектов в различных условиях эксплуатации: в составе систем охранной и пожарной безопасности, во взрывоопасных зонах, там, где от дисплея требуется сенсорная интерактивность. Оператор на производстве или медицинский персонал должен постоянно держать все под контролем и быстро реагировать в случае критических событий.
Такие факторы как слишком яркое освещение, блики и отражения, изменение угла обзора существенно снижают качество отображения ЖК-дисплеев и их интерактивность. И если для офисного компьютера угол обзора – второстепенная характеристика, то дисплеи промышленных приложений могут далеко не всегда находиться на уровне глаз оператора. При этом качество отображения под разными углами является критичным параметром. В применениях, типичных для нефтегазодобывающей промышленности, энергетики или железнодорожной отрасли ЖК-дисплеи работают за пределами помещений, в условиях прямого солнечного освещения, высоких или низких температур, механических вибраций. Такие факторы весьма критичны для работы обычных TFT-дисплеев типа TN, но только не для TFT-дисплеев производства компании Kyocera, уже более 30 лет являющейся специализированным их поставщиком для ключевых отраслей промышленности и ответственных применений в медицинской, нефтегазовой, пожарной, автомобильной электронике и авионике.
Компания Kyocera специализируется на TFT-дисплеях малого и среднего размеров, в том числе – любого стандартного или популярного формата 3,5…12,1 дюйма в индустриальном исполнении. В настоящее время Kyocera предлагает широчайшую линейку TFT-дисплеев, конкурентные преимущества которых включают большие углы обзора (до 170°), высокую яркость (до 1500 кд), высокую контрастность и точную цветопередачу. При производстве продукции компания применяет собственные, в том числе – инновационные, технологии и процессы, позволяющие достигать прекрасных характеристик, а также высокого уровня надежности продукции, отличающейся долгим сроком службы (срок службы светодиодной подсветки в новых продуктах заявлен до 100000 часов) и длительным сроком поддержки со стороны поставщика (до 20 лет).
Кроме того, Kyocera дополняет абсолютно все дисплейные форматы опциональными предложениями сенсорных панелей. Сенсорные панели Kyocera имеют те же преимущества, что и сами дисплеи – от расширенного температурного диапазона до возможности получения высоких характеристик изображения, прочности и надежности срабатывания в жестких условиях, а также гибкой адаптации к конкретным задачам. Новое поколение сенсорных панелей, в частности, характеризуется функцией мульти-тач и полностью интегрировано с матрицей TFT.
Линейка TFT-дисплеев Kyocera
Практически все модели TFT имеют светодиодную подсветку. Многие используются для ответственных применений в различных сферах – от фабричной автоматизации и автомобильной электроники до медицинского оборудования (рисунок 1, таблица 1).
Рис. 1. Дисплей TFT и сенсорная панель производства компании Kyocera
Таблица 1. Индустриальные TFT-дисплеи Kyocera
| Наименование | Диаг., « | Разреш. | Интерфейс | Контраст-ность | Яркость, мкд/м2 | Углы обзора (В/Н/Л/П), ° | Т раб., °С | Срок жизни подсветки, тысяч часов | Расшир. угол обзора, AWV | Сенсорный экран |
| TG035QVLQAANN-GN00 (монохромный) | 3,5 | 320х240 | 24bitsRGB+SPI | 1000:1 | 1200 | 70/60/80/80 | -20…70 | 60 | – | FTP* |
| TCG035QVLPDANN-GN50 | 320х240 | 24bitsRGB+SPI | 1000 | 80/60/80/80 | -20…70 | 50 | – | FTP/GTP** | ||
| TCG035QVLPAANN-AN00 | 320х240 | 24bitsRGB+SPI | 400 | 80/60/80/80 | -20…70 | 60 | – | FTP/GTP | ||
| TCG043WQLBAANN-GN50 | 4,3 | 480х272 | 24bitsRGB | 350:1 | 800 | 60/65/70/70 | -20…70 | 100 | – | FTP/GTP |
| TCG043WQLBAANN-GN00 | 480х272 | 24bitsRGB | 450 | 60/65/70/70 | -20…70 | 100 | – | FTP/GTP | ||
| T-55923GD050J-LW-ABN | 5 | 480х640 | 18bitsRGB | 500:1 | 800 | 50/60/70/70 | -30…80 | 50 | – | – |
| TG057QVLGF-G00 (монохромный) | 5,7 | 320х240 | 18bitsRGB | 400:1 | 1100 | 80/60/65/65 | -20…70 | 100 | – | FTP/GTP |
| TCG057QVLHA-G50 | 320х240 | 18bitsRGB | 500:1 | 1000 | 80/80/80/80 | -20…70 | 50 | – | FTP/GTP | |
| TCG057QVLCS-H50 | 320х240 | 18bitsRGB | 1000 | 80/80/80/80 | -20…70 | 50 | – | FTP/GTP | ||
| TCG057VGLCS-H50 | 640х480 | 18bitsRGB | 800 | 80/80/80/80 | -20…70 | 50 | – | FTP/GTP | ||
| TCG057QVLBA-G00 | 320х240 | 18bitsRGB | 300 | 80/80/80/80 | -20…70 | 40 | – | FTP/GTP | ||
| T-55265GD057J-LW-ADN | 320х240 | 18bitsRGB | 350:1 | 500 | 70/70/70/70 | -20…70 | 70 | – | FTP | |
| TCG057VGLBA-G00 | 640х480 | 18bitsRGB | 500:1 | 250 | 80/80/80/80 | -20…70 | 40 | – | FTP/GTP | |
| T-55548GD057JU-LW-ABN | 640х480 | 18bitsRGB | 500 | 70/70/70/70 | -20…70 | 70 | – | FTP | ||
| TCG062HVLDA-G20 | 6,2 | 640х240 | 18bitsRGB | 300 | 80/80/80/80 | -20…70 | 40 | – | FTP/GTP | |
| TCG070WVLPAANN-AN50 | 7 | 800х480 | 18bitsRGB | 1000:1 | 700 | 60/80/80/80 | -20…70 | 100 | – | FTP/GTP |
| TCG070WVLQPNN-AN122 | 800х480 | LVDS | 500:1 | 1000 | 85/85/85/85 | -30…80 | 70 | + | — | |
| TCG070WVLQAPNN-AN00 | 800х480 | 18bitsRGB | 350 | 85/85/85/85 | -20…70 | 100 | + | FTP/GTP | ||
| TCG070WVLQEPNN-AN20 | 800х480 | LVDS | 350 | 85/85/85/85 | -20…70 | 100 | + | FTP/GTP | ||
| TCG075VGLEAANN-GN00 | 7,5 | 640х480 | 18bitsRGB | 400 | 80/80/80/80 | -20…70 | 50 | – | FTP/GTP | |
| TCG075VGLDA-G00 | 640х480 | 18bitsRGB | 250 | 80/80/80/80 | -20…70 | 40 | – | FTP/GTP | ||
| TCG084SVLQPNN-AN32 | 8,4 | 800х600 | LVDS | 600 | 85/85/85/85 | -30…80 | 70 | + | – | |
| TCG084SVLQPNN-AN33 | 800х600 | LVDS | 1200 | 85/85/85/85 | -30…80 | 70 | + | – | ||
| TCG084VGLACANN-AN00 | 640х480 | 18bitsRGB | 550 | 60/70/70/70 | -20…70 | 50 | – | FTP/GTP | ||
| TCG084SVLPAANN-AN20 | 800х600 | LVDS | 800:1 | 400 | 80/60/80/80 | -20…70 | 100 | – | FTP/GTP | |
| TCG084SVLQAPNN-AN20 | 800х600 | LVDS | 500:1 | 400 | 85/85/85/85 | -20…70 | 100 | + | FTP/GTP | |
| TCG085WVLQDPNN-GN00 | 8,5 | 800х480 | 18bitsRGB | 400 | 85/85/85/85 | -20…70 | 100 | + | FTP/GTP | |
| TCG101WXLPAANN-AN20 | 10,1 | 1280х800 | LVDS | 800:1 | 500 | 80/80/80/80 | -20…70 | 50 | – | FTP |
| TCG104VGLABANN-AN50 | 10,4 | 640х480 | 18bitsRGB | 500:1 | 800 | 60/70/70/70 | -20…70 | 100 | – | FTP/GTP |
| TCG104VGLAANN-AN24 | 640х480 | LVDS | 1500 | 60/70/70/70 | -20…70 | 70 | – | – | ||
| TCG104SVLQPNN-AN37*** | 800х600 | LVDS | 750:1 | 700 | 85/85/85/85 | -30…80 | 70 | + | – | |
| TCG104SVLQPNN-AN38*** | 800х600 | LVDS | 1200 | 85/85/85/85 | -30…80 | 70 | + | – | ||
| TCG104XGLPPNN-AN04 | 1024х768 | LVDS | 700:1 | 600 | 85/85/85/85 | -30…80 | 70 | + | – | |
| TCG104XGLPPNN-AN05 | 1024х768 | LVDS | 1200 | 85/85/85/85 | -30…80 | 70 | + | – | ||
| TCG104SVLQAPNN-AN20 | 800х600 | LVDS | 500:1 | 400 | 85/85/85/85 | -20…70 | 70 | + | FTP/GTP | |
| TCG121SVLQPNN-AN47 | 12,1 | 800х600 | LVDS | 600 | 85/85/85/85 | -30…80 | 70 | + | – | |
| TCG121SVLQPNN-AN48 | 800х600 | LVDS | 1200 | 85/85/85/85 | -30…80 | 70 | + | – | ||
| TCG121XGLPPNN-AN46 | 1024х768 | LVDS | 750:1 | 1200 | 85/85/85/85 | -30…80 | 70 | + | – | |
| TCG121SVLQEPNN-AN20 | 800х600 | LVDS | 500:1 | 450 | 85/85/85/85 | -20…70 | 100 | + | FTP/GTP | |
| TCG121XGLPAPNN-AN20 | 1024х768 | LVDS | 750:1 | 400 | 85/85/85/85 | -30…80 | 50 | + | FTP/GTP | |
| TCG121WXLPAPNN-AN20 | 1280х800 | LVDS | 500:1 | 500 | 85/85/85/85 | -20…70 | 50 | + | FTP | |
| * – Стандартный резистивный сенсорный экран. ** – Резистивный сенсорный экран Glass/Glass. *** – Еще нет в серийном производстве. | ||||||||||
За почти 40 лет присутствия на рынке компания Kyocera зарекомендовала себя как надежный поставщик дисплеев. Для клиентов основными преимуществами выбора в пользу TFT-дисплеев этой компании являются:
TFT ЖК-дисплеи Kyocera обладают преимуществами, типичными для TFT LCD-технологии, а именно – обеспечивают исключительно высокую яркость, контрастность, насыщенность и точность передачи широкой гаммы цветов, высокое быстродействие, широкий рабочий диапазон температур. Кроме того, Kyocera внедрила собственные технологии, выгодно отличающие продукцию компании от конкурентов. Так, дисплеи Kyocera имеют антиотражающее покрытие и ультраширокий угол обзора. Задняя подсветка TFT LCD отличается повышенной яркостью (до 1500 кд/м2) и увеличенным сроком службы (>70000 часов). Как результат, изображения на дисплеях Kyocera видимы при солнечном освещении гораздо лучше, чем на ЖК-дисплеях конкурентов, и время их работы – существенно дольше.
Что касается сенсорных панелей, то в основном продуктовая линейка состоит из резистивных тач-панелей типа Glass/Glass с высоким уровнем контрастности и долгим сроком службы, прекрасно совместимых со всеми ЖК-дисплеями Kyocera. К ним недавно добавились также и емкостные сенсорные мульти-тач-панели и полностью интегрированные решения.
Компания Kyocera имеет полную сертификацию качества:
Kyocera активно занимается развитием экологически чистых продуктов и постоянно стремится к сокращению использования неэкологичных материалов и процессов изготовления. Компания имеет подтвержденное соответствие директиве Евросоюза EU RoHS (Restriction of Hazardous Substances).
Промышленные TFT-дисплеи – ключевая линейка продукции Kyocera
Промышленные дисплеи Kyocera отличаются высокой контрастностью, цветовой насыщенностью и такими технологическими усовершенствованиями как расширение обзора (Advanced Wide Viewing, AWV) с сохранением истинности цветопередачи, высокая яркость (Super-High Brightness, SHB) и широкий температурный диапазон.
Ключевые свойства промышленной линейки:
TFT-дисплеи Kyocera на основе светодиодной подсветки (рисунок 2) обладают рядом преимуществ по сравнению с обычной подсветкой флуоресцентными лампами (CCFL), в том числе:

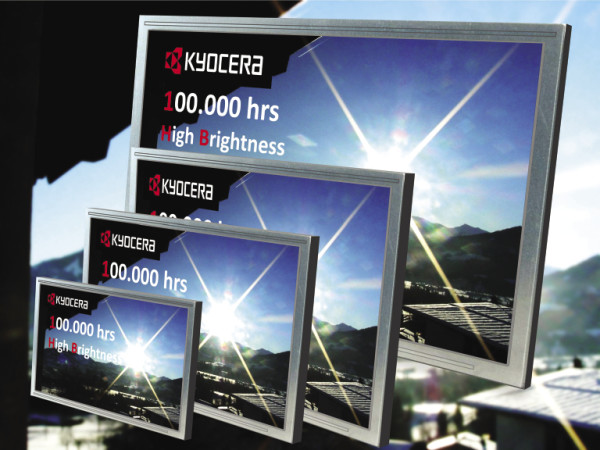

Рис. 2. TFT LCD со светодиодной подсветкой
Тач-панели
Kyocera сопровождает все свои дисплейные продукты TFT-LCD с размерами диагоналей 3,5…12,1 дюйма предложениями дополнительной инсталляции тач-панелей, отличающихся высоким качеством, надежностью и прочностью. Установка при производстве дает полную заводскую гарантию. Варианты этих изделий – следующие:
Технология, известная под названием Projected Capacitive Touch, (PCT или PCAP) – вариант емкостной технологии тач-экранов, в рамках которой экран представляет собой матрицу столбцов и строк из проводящего материала, нанесенного в виде слоя на стекло. В отличие от других технологий у PCAP верхним слоем остается стекло, что повышает прочность тач-панели. Kyocera еще дальше продвинула возможности данной технологии, интегрировав ее с TFT.
Технология Advanced Wide View
Новое семейство TFT-дисплеев Kyocera создано с применением технологии расширенного угла обзора Advanced Wide View (AWV) (рисунок 3), позволяющей демонстрировать высокое качество изображения с максимально точной цветопередачей на широких углах обзора.

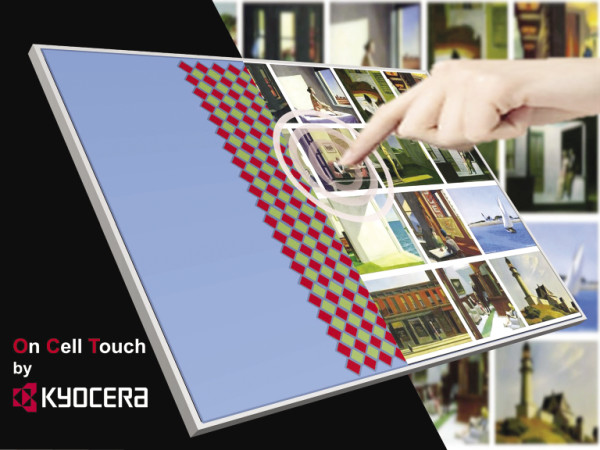

а) внешний вид; б) тач-технология On-Cell Touch
Технология AWV решает проблему цветового смещения, характерную для ЖК-дисплеев традиционных типов – так называемых скрученных нематических (Тwisted nematic, TN) и дисплеев с вертикальным выравниванием (Vertical Alignment, VA). TN-дисплеи имеют ограниченные углы обзора, а цвета изменяются при неперпендикулярном просмотре в вертикальном направлении.
Vertical Alignment (VA) – это технология для улучшения углов обзора, но для нее все еще характерны проблемы переключения цвета на 45°. Технологии Advanced Wide View и Super Wide View уменьшают количество рассеяния света в матрице, обеспечивают суперширокий угол обзора более 170° и гарантируют наиболее точную цветопередачу при просмотре с любого направления.
TFT-дисплеи Kyocera с технологией Advanced Wide View рекомендованы для применения в сфере графического дизайна, медицинских применений, автомобильной электроники, центральных консолей и других приложений, которые требуют точной и стабильной цветопередачи со сверхшироким углом обзора.
Технология On-Cell Touch

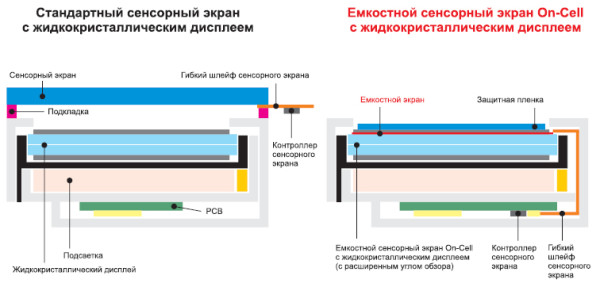

Технология Kyocera On-Cell Touch (OCT) (рисунок 3а) включает проекционный слой емкостных тач-датчиков Projected Capacitive (PCAP), встроенный в ЖК-структуру. Благодаря данной интегрированной функциональности обеспечивается именно встроенная тач-способность дисплея, без необходимости добавления отдельного компонента тач-экрана.
Данная технология предполагает некоторое увеличение толщины дисплея, но вместо этого Kyocera исключила необходимость наложения дополнительной тач-панели, что также уменьшило внутреннее оптическое отражение и улучшило видимость. На дисплейной плате также размещен тач-контроллер, позволяющий экранировать вывод PCAP в пределах модуля, что снижает шум, существующий в гибком печатном кабеле Flex Printed Cable (FPC) в обычной для тач-панели конфигурации (рисунок 3б).
Технология On-Cell Touch позволила производителю снизить цену и упростить цепочку поставок, исключив необходимость в отдельном PCAP-датчике, этапе сборки и тестирования.
Ключевые особенности технологии:
Новые продукты, такие как on-cell тач-мониторы, обладают тактильной обратной связью, что поддерживает стратегию компании в усовершенствовании HMI. Производитель сейчас связывает применение тактильной технологии с возможностью повышения автомобильной безопасности, но и в ответственных применениях индустриального класса, например, для оперативного контроля обеспечения пожарной или охранной безопасности объектов, спрос на эту технологию уже созрел.
Заключение
Японская компания Kyocera на сегодняшний день является мировым производителем дисплеев малого и среднего размеров (до 12,1 дюйма) с заводской гарантией в сегменте дисплеев и весьма последовательной стратегией продвижения продуктов. Конкурентные преимущества ЖК-дисплеев и сенсорных панелей высокого качества и надежности уже принесли компании заслуженный успех на рынке и доверие клиентов. Но Kyocera не останавливается на достигнутом – она расширяет линейку выпускаемых дисплеев моделями с лучшими показателями цены, характеристик, интеграции. Также компания внедряет инновации в области тач-панелей, в повышении характеристик TFT, в том числе – увеличении срока службы подсветки (теперь уже до 100000 часов), яркости, температурного диапазона, угла обзора, сочетая это с неизменным высокими качеством и надежностью.
