can фильтр mercedes для чего

Функция SpeedStop подходит для Mercedes W205, W222, W213 и других машин 2015-2018г, где установлены такие же панели приборов как у перечисленных.

Фильтр устанавливается в замок либо в панель приборов, в разрыв шины CAN.

Для W213 2014-2016 : Останавливается(замедляется) только счетчик, стрелка работает!

Подключение фильтра в EZS здесь.

Примечание. В W213 особенность: замок сам умеет начислять пробег, потому снятие фильтра приведёт
к неминуемому возврату большого «правильного» пробега в панель. Не снимайте фильтр.

Для чтения пробега из замка по диагностике OBD, требуется установить второй «OBD» фильтр (см. картинку подключения).
Для этого подойдёт фильтр типа 1615 с последней прошивкой.

Так как комплектация машин разная, сейчас существуют две версии управления.
Пробуйте обе, какая-то подойдёт для вашей машины.

Управление с кнопок левой панели руля:

В этом случае следует :

с схемой подключения (см.список номеров ниже).

2. Отпаять (убрать) с платы ферритовый фильтр радиопомех шины CAN.

3. По фото подключения найти визуально точки подключения проводов массы и питания фильтра.

Из-за статического электричества может выйти из строя как замок, так и фильтр.

5. Далее припаиваются провода шин CAN1 и CAN2, затем провод питания фильтр.

Следите за правильностью выбора картинки и подключением на ней!

Источник

Как править мозги Mercedes, если играться с программируемыми калькуляторами уже надоело

Всем доброго времени суток! Многие из нас, айтишников, являются обладателями того или иного автомобиля – ведь работа в айтишке это слава, богатство и любовь женщин. В своей статье я хотел бы рассказать и показать, как технологии помогают в решении проблем с нашими тачками. Если вы пока джун и серфите с мобилки в метро, то осторожно, очень много скриншотов и фоток.

Так сложилось, что я являюсь поклонником автомобилей Mercedes, 10 лет езжу на них и столько же занимаюсь их диагностикой и ремонтом. Сейчас уже можно спуститься в комментарии и написать едкий пассаж. Если вы, конечно же, не обладатель BMW.

Однако шутки в сторону, друзья. Дальше будет информативно и без подколов – ну, почти. Поэтому если вы уже успели настроиться на их сплошной поток – пардоньте, несколько вас разочарую.

Близкое знакомство с начинкой моего железного коня случилось у меня весьма рандомно. Когда у меня появился первый старенький Мерседес, мне никто не мог помочь с его ремонтом по электронике. А если нет помощи со стороны, тогда что? Правильно, было решено заниматься всем самому.

Пару лет назад я приобрел дилерский сканер Star Diagnosis Part D3, и тут жизнь заиграла новыми красками. Началось познание блоков управления, такой себе курс молодого бойца по кодированию и программированию, которому вас не научат в Skillbox. Подопытным стал мой W220 S320. Здесь, пожалуй, полезно будет добавить, что несмотря на не самый свежий год выпуска – 1999, внутри спрятано около 40 блоков управления и

700 датчиков. Немцы.

В этом посте я сделаю обзор своего оборудования, софта и покажу пример практического использования всего этого добра. Пристегивайтесь, поехали!

Дилерский диагностический комплекс MB Star Diagnosis (D3, C4)

Практический каждый владелец Мерседеса знает, что такое «старуха», и мечтает иметь в своем городе хорошего мастера, который профессионально управляется с ним на любом кузове. У дилеров данное оборудование, понятное дело, есть, но старыми машинами они уже не занимаются от слова совсем, а знания гаражных мастеров посредственные, цены на диагностику и устранение неисправности – космос.

Решающий аргумент в пользу дилера – поддержка online SCN-кодирования. Всем остальным в 2020 году Mercedes по доброте души заблокировал online, а offline на новых машинах не работает.

Итак, мой диагностический набор N1: Star Diagnosis Part D3 original.

Этот прибор поддерживает максимальную версию софта 2014 года. Он отлично справляется с любыми машинами, выпущенными до 2014 года. Использую его для всех старых машин, начиная с 1993 года выпуска (ЭБУ PMS, HFM).

Имеется комплект шнуров для подключения по OBD2, кругляк 38 pin и тюльпаны. Софт разворачивается на старом ноутбуке Dell Latitude D630 на SSD 240Gb под дремучей Windows XP. В софт входит Xentry, Das, HHTWin, StarFinder, WIS/ASRA, EPC, Vediamo 4.

Следующим был куплен сканер Star Diagnosis C4, он используется для самых новых автомобилей. Это уже не оригинал, а китайский клон, но доработанный по элементной базе и прошивке до оригинала. Софт 2020 года, поддержка всех свежайших автомобилей, но нельзя работать со старыми. Например, на моем W220 не понимает кодировок ЭБУ, а отсутствие HHTWin заставляет вообще забыть о кузовах W124, W202, W210, W140 и т.д.

Софт развернут на Lenovo Thinkpad X220 на SSD 480Gb, под Windows 7 Pro X64. Шнурок только под OBD2, другой тут не требуется.

На этом с hardware всё, рассмотрим используемый софт.

Xentry

Xentry – самый свежий софт для работы с Мерседесами и не только. После запуска ПО предлагается выбрать марку автомобиля. Это не мультимарочный сканер, поэтому помимо Мерседеса в списке есть лишь те, с которыми Мерседес так или иначе сотрудничал.

После выбора марки авто переходим к уточнению кузова автомобиля.

Как видно на скриншоте, здесь есть поиск сразу по VIN-коду, а также ручной выбор кузова, причем доступны все легковые, грузовые, автобусы, спецтехника.

Когда машина будет выбрана, мультиплексор начнет опрашивать Gateway для сверки VIN-кода и комплектации автомобиля. Если всё проходит успешно, устанавливается связь со всеми блоками управления. Недавно у меня был на диагностике GLK300. Ниже я покажу, как выглядят результаты короткого теста:

Дальше можно зайти в каждый блок и выполнить подробные проверки, активации, кодирование.

Xentry работает с автомобилями старше 2008 года. Если машина старее, ПО автоматом запускает DAS или HHTWin, о них я расскажу ниже.

DAS (Diagnosis ASsistent)

DAS – более старый ассистент, используется для авто 2000-2008 года. Все тоже самое по аналогии с Xentry, но старый интерфейс. DAS более понятен и не перегружен опциями, в отличии от Xentry. Но это мое имхо.

Также выполняется диагностика всех блоков управления, кодирование, активации, сброс адаптаций, а также просмотр всех действительных значений в режиме реального времени.

Примеры:

W220 S320 Long, разбираюсь с АКПП:

W203 C230 Kompressor, просмотр версии блока управления АКПП для дальнейшего включения скрытого режима Agility:

W203 C230 Kompressor: кодирование приборной панели, отключение лимита скорости в 120 км/ч, отключение зуммера ремня, включение информации остатка бензина в литрах:

Кодирования в блоках производится в инженерном меню, где все доступные опции на немецком техническом языке с аббревиатурами Daimler.

HHT (Hand Held Tester)

Самый старый диагностический софт HHTWin для машин с 1993 года по 2000 год. Интерфейс примитивный, но для старых автомобилей его более чем достаточно. Также можно посмотреть действительные значения параметров, сбросить адаптации и закодировать ЭБУ.

Кодирование HFM на авто W202 C36 AMG:

Кодировка блока была заменена с 000051131 (Euro0) на 000051139 (Euro1).
Особо рассказывать про HHTWin больше нечего. Можно лишь добавить, что владельцев старых подключений и соображающих в HHTWin все меньше и меньше. При этом даже старый Мерседес требует того же сброса адаптаций смеси и обучения дроссельной заслонки после замены ДМРВ.

Vediamo

Vediamo (в народе «ведьма») – это инженерный софт для работы с блоками управления напрямую, без учета VIN-кода автомобиля и минуя Gateway. Vediamo – самая загадочная программа для диагностов, она имеет схожесть с инженерным меню в DAS, позволяет делать огромное количество манипуляций с блоками, но мало кто знает как. В общем, название свое оправдывает.

Интерфейс здесь тоже «инженерный», подробнее я рассмотрю работу с ней в практическом разделе. Да, тут будет ещё и практический раздел, как я обещал во вступлении.

Пора перейти к вспомогательному софту, без которого тоже тяжко жить.

StarFinder

Программа позволяет находить электрические схемы на то или иное оборудование в Мерседесе. Схемы подробные с легендой, а также с расположением блока. Программа работает в браузере. Например, я выберу W220, потом электрическую группу элементов и выберу передний левый блок SAM. Открою схему подключения блока к другим элементам и посмотрю его расположение.

Без схем порой нереально разобраться с неисправностью автомобиля, и Starfinder здесь очень выручает.

WIS/ASRA

WIS/ASRA – мощнейший софт для автосервисов, здесь есть абсолютно вся информация в технических документах. Диагностика, снятие, установка, нормы безопасности, электрические схемы, ремонт, расчет выполненных работ по норма-часам и прочее.

Вписываем VIN и начинается магия поиска, которая Яндексу и не снилась. У автослесарей существует поговорка «в WISе есть всё, а если нет, значит ты не знаешь, где искать».

EPC – программа для поиска запчастей автомобилей Мерседес. Выборка по VIN-коду, поиск по номеру детали, иллюстрации компонентов, сноски на кодировки эбу.

С EPC можно с уверенностью сказать, какие номера деталей ставились на данный авто, а какие ему не подходят.

А теперь практика!

W220 – привязка нового блока управления двигателем ME2.0

Пришло время для практической задачи. Существуют системы санкционированного доступа FBS3, FBS4.

Задача: автомобиль W220 S320 Long с вышедшем из строя блоком управления двигателем ME2.0. После покупки другого блока проведена процедура Renew с помощью программатора, блок управления стал «новым». Необходимо выполнить привязку моторного блока с помощью Star Diagnosis к ключу и замку зажигания FBS3.

Подключается ЭБУ и замок к машине, вставляется ключ и включается зажигание. Так как блок обнуленный, двигатель он не заведет, будет раскручивать вентилятор охлаждения двигателя на 100%. Фишку с вентилятора необходимо сдернуть, иначе есть большой шанс высадить аккумулятор и просадками превратить блок или ключ в кирпичи.

Далее подключается Star Diagnosis, выбирается авто, проводится короткий тест всех блоков и переход в блок управления двигателем.

Ввод в эксплуатацию – это есть не что иное, как привязка блока. Дальше DAS предлагает интерактивные шаги.

По F2 запускаем процесс и вводим VIN от автомобиля:

На выбор предлагаются 4 кодировки: EURO3 + дистроник, EURO3, кодировка стран третьего мира + дистроник, кодировка стран третьего мира. Я выбираю последнюю, так как дистроника нет, страны третьего мира нужны для исключения из смеси задних кислородных датчиков, так называемое «недоEURO2».

Дальше провожу инициализацию FBS3.

Сбрасываю адаптации в ноль.

Следующий шаг – выполнение жесткой привязки и блокировки ЭБУ.

И Финиш. Теперь автомобиль можно заводить. Получился комплект запуска для W220 из ключа, замка и моторного блока.

Но в ЭБУ будут всегда присутствовать ошибки по подогреву задних кислородных датчиков и продувке катализаторов, потому что кодировка третьих стран не исключает их из диагностики. Вот тут мне поможет Vediamo.

Далее запускаю функцию для разрешения записи в блок. Теперь можно переходить в вариантное кодирование.

В ручном кодировании меняю определенный байт на определенное значение и записываю результат в блок. Увы, конкретный пример здесь не покажу, ибо замена одной циферки стоит 5000 руб, и данное знание было мною получено не бесплатно от заграничных спецов.

Контрольной суммы в ME2.0 нет, поэтому считать не придется. На этом финиш.

Диагностика подогрева задних кислородных датчиков и продувки катализаторов больше беспокоить не будет.

В качестве заключения

Аплодирую стоя тем, кто дочитал мой пост до конца. Статья зайдет далеко не всем, но может найдутся люди, кому это будет интересно. Помидоры кидайте в комментарии, за сим откланиваюсь.

Готов писать ещё, если пост найдет отклик у аудитории Хабра.

Источник

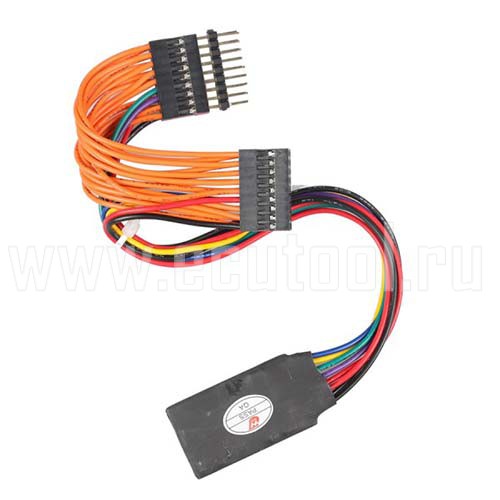

CAN-фильтр Yanhua для Mercedes-Benz (18 в 1)

Товар «На заказ» поставляется на основании договора оферты.
Подробнее Должен быть оплачен на сумму не менее 50% от стоимости, срок поставки товара «на заказ» составляет до 20 рабочих дней.
Скрыть 100% Гарантия 6 месяцев на все купленное у нас оборудование.
Подробнее о гарантии. Доставка курьером по Москве – 300 рублей
Доставка курьером до 30км от МКАД — 500 рублей
Доставка по России и СНГ — от 200 рублей
Самовывоз — бесплатно Оплата наличными,
Яндекс Деньги или Картами Visa/Mastercard Если у Вас есть вопросы, звоните +7 (495) 070-89-10

Описание

Характеристики

Отзывы ( 0 )

Обзор

CAN-фильтр Yanhua для Mercedes-Benz (18 в 1) предназначен для блокирования данных о старом пробеге в дополнительных блоках управления автомобилей Mercedes-Benz и синхронизации пробега в приборной панели с этими электронными блоками.

Достаточно откорректировать пробег в приборной панели и подключить в ее разъем CAN-фильтр Yanhua для Mercedes-Benz (18 в 1) и старый пробег из дополнительных блоков (например блок EIS) не будет восстанавливаться.

Используя CAN-фильтр Yanhua для Mercedes-Benz (18 в 1) снижаются затраты по корректировке одометра автомобилей Mercedes-Benz, а также уменьшается риск при программировании сложного оборудования, так как можно скрутить пробег только в приборной панели и не беспокоиться, что пробег из других блоков регенерируется.

Подходит к следующим кузовам Mercedes-Benz:

Установка:

Должен быть добавлен в машину после корректировки одометра для большинства моделей. За исключением W447-W205-W222. на эти 3 модели нужно подключать кан фильтр до корректировки одометра.
