BIOS (англ. Basic Input-Output System — базовая система ввода-вывода, БСВВ) — небольшая программа, находящаяся на ПЗУ и отвечающая за самые базовые функции интерфейса и настройки оборудования, на котором она установлена. Наиболее широко среди пользователей компьютеров известна BIOS материнской платы, но BIOS присутствуют почти у всех компонентов компьютера: у видеоадаптеров, сетевых адаптеров, модемов, дисковых контроллеров, принтеров.
Обозначение подобного базового ПО термином «BIOS» присуще для персональных компьютеров на базе процессоров с архитектурой x86. Для компьютеров на базе процессоров других типов для обозначения ПО, выполняющего подобные функции, используются другие термины: например базовое ПО машин с процессором архитектуры SPARC называется PROM.
DOS (англ. Disk Operating System — дисковая операционная система, ДОС) — семейство операционных систем для персональных компьютеров. Ориентированно на использование дисковых накопителей, таких как жёсткий диск и дискета.
Существовали операционные системы с таким названием для больших ЭВМ производства IBM и их клонов в 1960-80-х годах.
DOS (англ. Disk Operating System — дисковая операционная система, ДОС) — семейство операционных систем для персональных компьютеров. Ориентированно на использование дисковых накопителей, таких как жёсткий диск и дискета. Существовали операционные системы с таким названием для больших ЭВМ производства IBM и их клонов в 1960-80-х годах. DOS для IBM PC-совместимых компьютеров DOS является однозадачной операционной системой. После запуска управление передаётся прикладной программе, которая получает в своё распоряжение все ресурсы компьютера и может осуществлять ввод/вывод посредством как функций предоставляемых операционной системой, так и функций базовой системы ввода/вывода (BIOS), а также работать с устройствами напрямую. DOS имеет консольную систему ввода/вывода и поддерживает три стандартных потока: stdin, stdout и stderr. DOS — 16-битная операционная система, работающая в реальном режиме, поэтому для расширения возможностей и преодоления ограничений реального режима были созданы так называемые расширители DOS. Они запускают программы в защищённом 32-битном режиме и эмулируют исходные сервисы операционной системы. Обычно они поддерживают стандарт DOS Protected Mode Interface (DPMI). Самый известный и широко используемый (в компьютерных играх) расширитель — DOS/4GW.
О ужас)) ) моглиб некопировать а сами написать)) ) зафлудили всю страницу) )
Ну вот мой ответ терь явно небудет лучшим Х (
Операционная система DOS (Free DOS) на ноутбуке: что это такое
При выборе нового ноутбука многие пользователи сталкиваются с таким термином как DOS или Free DOS. Данный термин можно встретить в характеристиках многих современных устройств, при этом практически негде не объясняется, что он в действительности означает.
В этой статье мы расскажем, что такое операционная система DOS на ноутбуке, зачем производители ее устанавливают и можно ли покупать компьютеры с этой ОС.
Что такое операционная система DOS
Аббревиатура DOS расшифровывается как Disk Operating System и обозначает операционную систему, ориентированную на работу с дисковыми накопителями, например, с дискетами или жесткими дисками.
Логотип Free DOS — самой популярной операционной системы DOS на данный момент.
Операционная система DOS обычно поддерживает несколько файловых систем и позволяет пользователю выполнять чтение и запись данных в файлы на подключенных к компьютеру накопителях. Кроме этого, операционная система DOS обеспечивает работу других функций компьютера. В частности, она управляет выводом информации на экран, портами, операциями с памятью и запущенными программами.
Появление термина DOS связано с тем, что первые версии компьютеров не оснащались жесткими дисками и работали на основе бездисковых операционных систем. Такие компьютеры требовали загрузки данных с помощью магнитных лент, перфокарт, перемычек или клавиатуры, из-за чего работать с ними могли только опытные специалисты.
Первые дисковые операционные системы появились в начале 60-х годов и активно использовались до конца 80-х. За это время появилось множество разных операционных систем, которые подпадают под определение термина DOS. Наиболее известными из них являются:
В современных условиях операционные системы семейства DOS безнадежно устарели и полностью вытеснены такими графическими операционными системами как Windows, Linux, MacOS и другими.
Операционная система Free DOS и ноутбуки
Несмотря на то, что операционные системы DOS являются устаревшими, он все еще применяются в некоторых областях. Причем чаще всего используется именно Free DOS. Она имеет открытый исходный код и распространяется полностью бесплатно, что делает ее удобным инструментом для разработки. Например, Free DOS не редко применяется для управления промышленным оборудованием.
Интерфейс операционной системы Free DOS. Примерно это вы увидите при первом включении ноутбука с операционной системой DOS.
Еще одна сфера применения FreeDOS – это готовые компьютеры и ноутбуки, на которые Free DOS устанавливается с завода в качестве стандартной операционной системы. Это делается для того, чтобы не устанавливать на компьютер операционную систему Windows.
Отказ от использования Windows позволяет производителю немного сэкономить и снизить цену на данное устройство. Такой подход используют многие производители ноутбуков и готовых компьютеров, например, Dell, Asus, HP, Samsung и Lenovo. Кроме Free DOS в качестве стандартной операционной системы для ноутбука также может использоваться какой-нибудь Linux. В данном случае цель такая же – не использовать Windows и таким образом снизить цену.
Для покупателя ноутбука операционная система DOS означает только одно – установкой Windows придется заниматься самостоятельно, поскольку пользоваться компьютером с ОС DOS в современных условиях не реально. Поэтому, если вы умеете устанавливать Windows, то можете не переживать и смело покупать ноутбук с Free DOS. Если же вы хотите получить устройство, которое будет готово к работе сразу из коробки то стоит выбрать модель с предустановленной Windows, ну или хотя-бы Linux.
Первые шаги после покупки нового ноутбука/ПК — Операционная Система (кратко)
Как установить ОС Windows 7 на ноут с ОС FreeDOS?
Перипрошивка bios из MS-DOS

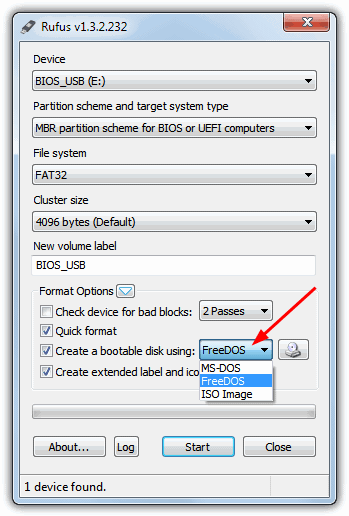

Для начала нужно взять загрузочный носитель с MS-DOS 6.22 или просто воспользоваться установочной версией MS-DOS FOR WINDOWS, ссылка на скачивание: https://yadi.sk/d/LA1rw_rqQRVvLA
Теперь скачиваем последнюю версию прошивки под вашу мат-плату, с официального сайта, к примеру»flash.bin. А так-же скачиваем прошивальщик, к примеру»amiflash.exe».
Теперь загружаем MS-DOS 6.22, установленный ранее и запускаем «awdflash.bat» или «amiflash.bat», по завершению прошивки компьютер перезагрузится. Тот диск что мы видим как диск «С» в windows, может отображаться другой буквой, в зависимости конфигурации HDD.
Ты что, сидел 15 лет? Спокойно берём загрузочный образ винды на флешку и честно шьёмся родным софтом. Скачивая нужный БИОС из той же винды. Но как правило, тебе нужно шить БИОС когда железяка совсем уж не запускается.
И вот на этот случай у вменяемых производителей на материнке две микрухи на БИОС, вторая — если не запустится с первой (ну мало ли что накосячено).
Где ты вообще достал эти древние ископаемые? Отдай врагу!
Щас глянул на своем старом 2009 года пк есть загрузчик в самом биосе, в компе 2017 тоже.
Это на 478 сокет чтоли?)
Осталось в 2020 году найти мамку с биосом. Тыщу лет в руках не держал.
Сборка 286 компа. ч.1
Друзья! Сердечно поздравляю Вас с наступившим новым 2020 годом.
Начитавшись постов в этом сообществе, я решился на сборку 286 компа. Они составляли 99% парка машин, в одной бюджетной организации, когда я там работал в 1995-1998 года.
На сайтопомойке увидел объявление о продаже материнской платы 287 за 500 рублей, что меня несколько удивило, и я принял решение купить её во что бы то ни стало, не смотря на состояние. ну и спустя пару дней я её и забрал. Продавец уверял, что она в рабочем состоянии, но я в это слабо верил, т.к. она вся была зеленом налете от вытекшего электролита батарейки симос.
что имеем: процессор гаррис 20МГц, математический сопроцессор и287, 4 16 бит и 2 8 бит иса слотов. круто, что можно сказать. в 95м году об этом даже мечтать не приходилось, ибо недалеко были времена познания ЭВМ минск, ЕС-ЭВМ и роботронов, с коих началось мое увлекательное путешествие в мир ПК.
Запустить плату очень хотелось, только слоты памяти были пустые, а два 30 пин модуля лежат у меня на работе в 386 плате (про неё будет отдельный пост, для затравки одно фото)
Эта плата пролежала на улице 10 лет, про ее восстановление отпишусь значительно позже, ибо ремонт 20 дорожек займёт много времени и из всего объёма работ я только выпаял сокет биоса, т.к. я автомеханик а не электронщик и мои познания в этом близки к 0. даже, если я восстановлю все дороги, у меня нет 4х планок памяти для её старта, т.к. процессор 386 dx40.
Возвращаемся к 286.
батарейку выпаял бывший хозяин платы, позже что-нибудь придумаю.
адаптер, кстати из 386 утопленницы. звук тоже есть, но его я ставить пока не стал
когда магазины заработают, поменяю всё емкости.
За сим пока всё. Следующий пост, скорее всего, будет о корпусе, куда я это буду вставлять. Ибо он (корпус) в крайне помоечном состоянии и требует тотальной очистки и ремнота.
П.с. если у кого нибудь в Члб есть планки 30 пин, приму в дар или куплю за разумные деньги.
Видеокарта Palit 1060 6GB Dual. Восстановление после прогревастов
Попала в ремонт типичная майнерская видеокарта Palit 1060 6GB Dual с неизвестной историей. Была приобретена на авито. Проблема состоит в том, что видеодрайвер не устанавливается. В диспетчере устройств код ошибки драйвера 43. Плюс «карту смотрели в паре сервисов».
Сразу же в глаза бросаются следы прогревастов. Флюс под видеочипом и всеми банками памяти.
Как обычно видеокарту ремонтировали прогревом. Даже если бы была проблема с питанием, то уверен, обязательно прогрели бы точно так же.
Сразу же прошиваю Bios карты программатором на стоковый и максимально вымываю весь флюс из-под микросхем.
Проверяю видеокарту под нагрузкой. Всё работает
Очевидно что на видеокарте майнили и похоже неудачно прошили Bios не тем дампом. Следов пайки на микросхеме Bios не было. Ну а в сервисах карту уже «ремонтировали» как могли, изо всех сил и всеми подручными инструментами.
К сожалению в такой ситуации дать гарантию на ремонт я не смогу. Неизвестно сколько проживут зажаренные «специалистами» микросхемы. Тем более на карте после майнинга.
Ремонт НОВОГО ноутбука за 230.000+ руб. Gigabyte AERO OLED YA. Или криворукие программеры.
Был недавно пост, с ремонтом клавиатуры, стоимостью 40.000 руб, от ноутбука Razer, стоимостью 400.000 руб: Ремонт ноутбука Razer Blade Pro 2017 за 400.000+ руб. Восстановление клавиатуры.
Вот он: Gigabyte AERO OLED YA c i9-9000 и RTX2080 на борту.
Далее снимаем систему охлаждения.
Сложностей не возникло. Скрытых креплений или винтов тут нет.
Затем, снимаем АКБ. Выкручиваем все винты удерживающие материнку и отключаем все шлейфы. Вынимаем плату, поддев со стороны аккумулятора.
Так выглядит топкейс изнутри.
Клавиатура механическая, крепится на сотне мелких винтов. Сам корпус псевдо-металлический. Сверху панели из металла, то внутри все пластиковое. Включая крепления петель, вокруг которых прилегают радиаторы системы охлаждения, которые очень не хило жарят. Надеюсь, пластик в этом аппарате качественный, иначе, через год-два будем восстанавливать крепления.
Вот и мамка с обратной стороны:
Ну и основные чипы: процессор, видеочип, хаб.
Порадовал SSD-накопитель. Тут у нас Intel, серии 760p, на 1 ТБ.
Приступим к ремонту.
В принципе, флешку BIOS можно было выпаять, не снимая платы. Но она располагается с краю платы и под ней проходит шлейф (не помню чего именно), ну и клавиатура. Поэтому, фен исключаем сразу. Можно было воспользоваться сплавом Розе, но права на ошибку у нас небыло. Вдруг, какая-то неведомая хрень под платой, которая может сдохнуть от любого чиха. Поэтому, решили разобрать ноутбук полностью.
Флешка у нас на 16 МБ, 25 серии, MX25L12873F.
Сливаем с нее инфу через программатор.
Качаем с сайта Gigabyte BIOS.
Дальше, переносим необходимую служебную информацию (ID, Серийник, ключ Windows) из родного дампа в скачанный, в HEX-редакторе.
К примеру, вот так выглядит ключ винды, прописанный в BIOS:
Вшиваем отредактированный дамп в флешку, впаиваем ее, слегка собираем ноутбук.
Включаем. Не включается. Точнее, все то же самое, что и было изначально. Вентиляторы крутятся на полную, загорается подсветка клавиатуры, но кина нет.
Все перепроверил. Блин. ну все правильно же.
На сайте Gigabyte есть 2 версии BIOS. Я взял последнюю. Собственно ее и использовал заказчик для обновления.
Беру раннюю версию BIOS и проделываю все то же самое.
Впаиваю. Собираю. Включаю.
Исхода из такого опыта, делаю вывод, что эти кони залили на офф сайт кривой BIOS. При обновлении, люди получают шуршащий кирпич с подсвеченной клавиатурой, за несколько тысяч баксов.
Но мы свою работу выполнили. Клиент счастлив и мы рады такому исходу =)
Другим пользователям не советую обновлять BIOS, во всяком случае, на аналогичной модели (YA).
Дальше, наносим свежую термопасту и собираем аппарат.
И тут еще одна непонятка.
Когда запускаем тест, температура процессора поднимается до 85 гр. и начинает троттлить. Вентиляторы, при этом, раскручиваются очень медленно. В итоге, когда они выходят на нужные обороты, температура снижается до 80 гр. и держится на этом уровне постоянно. Соответственно, троттлинга нет.
Фото не сделал. Это скрин из видосика. Видно плохо, но понять можно.
Я думаю, что это сделано специально, для поддержания комфортного уровня шума при краткосрочной нагрузке на процессор.
Кроме того, позже, когда клиент забирал аппарат, он подтвердил, что работой вентиляторов управляет Гигабайтовская утилита. То есть, это нормальное поведение аппарата.
На этом ремонт окончен.
Ссылка на все фото данного ноутбука, в том числе детальные фото материнской платы и парт-номеров, а также, фото всех контроллеров крупным планом: https://yadi.sk/d/cJ4DmsfWchQO7w
Спасибо всем за внимание! Удачных ремонтов!
Если есть вопросы не публичного характера, с удовольствием отвечу в ВК:
или на e-mail: inertico@mail.ru
Ну и буду рад оценке поста в комментариях.
Алло, Бен, это Данила. Ай нид хелп! (слетел BIOS)
Привет, ребята-пикабушники, помогите разобраться, пожалуйста.
К сути. Пришла я в прекрасный (нет) вечер домой и не смогла включить комп (выключала его до этого без извращений, как обычно). Комп старенький, но тянущий Skyrim и тяжелые файлы Excel, а большего мне и не надо.
После нескольких безуспешных нажатий на кнопку включения на системнике попробовала выключить и включить его через тумблер на задней панели. Возможно это стало моей фатальной ошибкой. Тем не менее после этого он включился и выдал следующее: «Recovery BIOS request», вставьте флоппи или флешку.
Буду рада советам и вашему опыту! Ютуб и гугль мне не помогли 🙁 Пыталась вызвать ПК-мастеров из 5 доступных в моем городе все меня послали, ибо не знали, как быть.
Заранее спасибо, комменты для минусов прилагаю.
Да, в тэги я не очень.
Хорошего всем дня и заранее спасибо!
Часто задаваемые вопросы о BIOS
BIOS (basic input/output system) — базовая система ввода-вывода — это встроенное в компьютер программное обеспечение, которое ему доступно без обращения к диску. На PC BIOS содержит код, необходимый для управления клавиатурой, видеокартой, дисками, портами и другими устройствами.
Обычно BIOS размещается в микросхеме ПЗУ (ROM), размещенной на материнской плате компьютера (поэтому этот чип часто называют ROM BIOS). Эта технология позволяет BIOS всегда быть доступным, несмотря на повреждения, например, дисковой системы. Это также позволяет компьютеру самостоятельно загружаться. Поскольку доступ к RAM (оперативной памяти) осуществляется значительно быстрее, чем к ROM, многие производители компьютеров создают системы таким образом, чтобы при включении компьютера выполнялось копирование BIOS из ROM в оперативную память. Задейтвованная при этом область памяти называется Shadow Memory (теневая память).
В настоящее время, почти все материнские платы комплектуются Flash BIOS, BIOSом, который в любой момент может бытть перезаписан в микросхеме ROM при помощи специальной программы.
BIOS PC стандартизирован, поэтому, в принципе менять его, также как, например, операционные системы нет необходимости. Дополнительные возможности компьютера можно использовать только использованием нового программного обеспечения.
BIOS, который поддерживает технологию Plug-and-Play, называется PnP BIOS. При использовании этой технологии BIOS должен быть обязательно прошит во Flash ROM.
– Как определить, что установленный на материнской плате BIOS, прошит во Flash ROM?
Любые другие микросхемы, не имеющие окошка с маркировкой, не начинающейся с цифр 28 или 29, являются, скорее всего не Flash-памятью. Если же на микросхеме есть окошко — это верный признак того, что это не Flash.
– Зачем необходима перепрошивка новых версий BIOS?
Существует несколько причин, по которым это приходится делать. Основная из них — Windows 95 не всегда хорошо конфигурируется, если используются старые версии BIOS.
В настоящее время используются жесткие диски объемом более 528Мбайт. Для работы такого диска в системе необходимо поддержка LBA со стороны BIOS. Если BIOS не поддерживает LBA, то для работы с большими жесткими дисками приходится применять специальные утилиты. Применение таких утилит вызовет работу Windows 95 в compatible mode, что отрицательно сказывается на быстродействии.
Полная поддержка Plug-and-Play со стороны Windows 95 возможна только в случае применения PnP BIOS. Это очень веская причина для перепрошивки BIOS.
Кроме вышеуказанного, в новых версиях BIOS исправляются мелкие ошибки и недоработки. Новые версии могут содержать новые возможности, как то загрузка с CD ROM, SCSI перед IDE и т.п.
– Где можно скачать новые версии BIOS?
Во-первых новые версии BIOS доступны на сайтах их производителей. Во-вторых обычно производители материнских плат предлагают BIOSы для своих изделий. Так что, если знать производителя и название материнской платы, проблем не возникнет.
В принципе, название материнской платы можно и не знать. Обычно допускается прошивка BIOS от других плат, если на них установлен такой же чипсет и контроллер ввода-вывода. Однако такой возможностью следует пользоваться только в случае крайней необходимости, так как возможны другие несоответствия, например в количестве слотов и т.п., а прошивка неправильного BIOS может привести к тому, что материнскую плату придется выкидывать.
– Что делать, если производителя и название материнской платы определить не удается?
Чаще всего, производителя и название материнской платы можно определить по идентификационной строке, которую выдает BIOS сразу при включении компьютера.
Для AMI BIOS эта строка имеет вид, похожий на
51-0102-1101-00111111-101094-AMIS123-P или 40-01S5-ZZ1124-10101111-060691-OPWBSX-F,
где производитель определяется третьей группой цифр. Далее необходимо найти свой идентификационный номер в таблице соответствия номеров и названий производителей. Определить название материнской платы можно по всей идентификациолнной строке, пользуясь тем же документом.
Идентификационная строка Award BIOS имеет вид
2A59CQ1CC
и позволяет определить чипсет (первые пять цифр и букв — 2A59C), производителя материнской платы (следующие два символа — Q1) и модель материнской платы (оставшаяся часть строки — CC). Далее необходимо посмотреть обозначения чипсетов, производителей и моделей в идентификационных строках.
– Как перепрошить Flash BIOS?
Для выполнения этой операции необходимо иметь програму-прошивальщик и файл с BIOS. Программы для перепрошивки обычно поставляются с материнскими платами, в крайнем случае их можно скачать у производителей материнских плат и BIOS.
– Почему прошивальщик Award BIOS выдает сообщение «Insufficient memory»?
– Что будет, если запортить BIOS или прошить неправильную версию?
Скорее всего, компьютер не будет грузиться, даже не подавая признаков жизни.
– Как восстановить поврежденный BIOS?
– Что такое PROM, EPROM и ЕEPROM и чем они отличаются?
PROM (programmable read-only memory — программируемая память только для чтения) — это чип памяти, данные в который могут быть записаны только однажды. То что записано в PROM, не вырубишь топором 🙂 (хранится в нем всегда). В отличии от основной памяти, PROM содержит данные даже когда компьютер выключен.
Отличие PROM от ROM (read-only memory — память только для чтения) в том, что PROM изначально производятся чистыми, в тот время как в ROM данные заносятся в процессе производства. А для записи данных в чипы PROM, применяются специальные устройства, называемые программаторами.
EPROM (erasable programmable read-only memory — стираемая программируемая память только для чтения) — специальный тип PROM, который может очищаться с использованием ультрафиолетовых лучей. После стирания, EPROM может быть перепрограммирована. EEPROM — по сути похожа на PROM, но для стирания требует электрических сигналов.
EEPROM (electrically erasable programmable read-only memory — электрически стираемая программируемая память только для чтения) — специальный тип PROM, который может быть очищен электрическим разрядом. Подобно другим типам PROM, EEPROM содержит данные и при выключенном питании компьютера. Аналогично всем другим типам ROM, EEPROM работает не выстрее RAM.
Специальный тип EEPROM, называемый Flash memory или Flash EEPROM, может быть перезаписан без применения дополнительных устройств типа программатора, находясь в компьютере.
– Как сбросить установки BIOS (включая пароль) в значения по умолчанию из DOS?
Так как не все материнские платы оборудованы джампером для сброса установок BIOS или этот джампер может быть недоступен, то существует метод очистки BIOS из DOS, при помощи команды debug. Загрузившись в DOS (не в DOS-box под Windows!) необходимо набрать:
– Как подобрать (снять) пароль на Setup (загрузку)?
Если забыт паpоль на Setup, можно воспользоваться pазличными пpогpаммами для снятия паpоля или одним из заводских паролей.
Для AMI BIOS стандартных паролей нету. Единственный случай: если вы только приобрели материнскую плату то пароль может быть AMI.
Существуют программы для определения установленного на Setup пароля. Вы можете скачать здесь эти утилиты для Award BIOS и AMI BIOS.
Hа некотоpых AMI BIOS можно сpазу после включения деpжать нажатой клавишу Ins — пpи этом в CMOS-память загpужаются стандаpтные паpаметpы.
– Как аппаратно сборосить CMOS (вместе с паролями)?
Почти на всех совpеменных системных платах pядом с батаpейкой есть пеpемычка для сбpоса CMOS-памяти (обычно — 4 контакта, ноpмальное положение — 2-3, сбpос — 1-2 или 3-4; иногда — 3 или 2 контакта).
Выпаивать и тем более замыкать батаpейку не имеет смысла — это чаще всего не пpиводит к успеху из-за констpукции схемы питания CMOS-памяти, а замыкание батаpейки сильно сокpащает сpок ее службы.
Если на плате нет батаpейки, нужно поискать пластмассовый модуль с надписью «DALLAS» (это монолитный блок с батаpейкой и микpосхемой CMOS) — пеpемычка может быть возле него.
В случае, если перемычка для очистки CMOS-памяти отсутствует, то сначала попробуйте отключить или отсоединить батарейку. При этом также рекомендуется отключить провода от блоки питания, так как заряд на его конденсаторах может сохраняться и успешно поддерживать питание CMOS RAM (ей очень мало надо) более суток.
Если это не помогло, то остается только замыкать соответствующие ножки у микросхемы CMOS-памяти, добиваясь ее очистки. Найдите, какой из перечисленных ниже чипов установлен у Вас и следуйте приведенным рекомендациям.
P82C206 Chip (квадратный) (старый)
Этот чип включает в себя всю мелкую логику AT — контроллеры DMA, прерываний, таймер а также clock chip. CMOS RAM на этом чипе очищается при замыкании контактов 12 и 32 или 74 и 75 на несколько секунд (при выключенном питании). gnd 74 _|____________________ 5v 75—| | | | | | | CHIPS | 1 * | | | P82C206 | | | |_____________________| ||||||||||||||||||||| | | | gnd | 5v 12 32
F82C206 Chip (прямоугольный)
Аналогичен предыдущему. CMOS RAM на этом чипе очищается при замыкании контактов 3 и 26 на несколько секунд (при выключенном питании). 80 51 ______________________________ 81 | | 50 | | | | | OPTi | | | | F82C206 | | | 100 |______________________________| 31 |||||||||||||||||||||||||||||| 1 | | 30 | | 3 26
Dallas DS1287, DS1287A, Benchmarq bp3287MT, bq3287AMT
Dallas DS1287, DS1287A с совместимые Benchmarq bp3287MT и bq3287AMT чипы имеют встроенную батарею. Эта батарея расчитана как минимум на 10 лет. На материнских платах с этим чипом не должно быть дополнительных батарей. Если батарея вышла из сторя, необходимо заманить весть чип.
CMOS RAM может быть очищена на 1287A и 3287AMT чипах закорачиванием ножек 12 и 21 (при выключенном питании).
Motorolla MC146818AP или совместимые
Обычно это прямоугольный 24 контактный DIP chip, обычно в панельке. Совместимые производятся несколькими компаниями, напимер Hitachi HD146818AP или Samsung KS82C6818A. Номер чипа должен оканчиваться на 6818. Хотя этот чип и совместим по выводам с Dallas 1287/1287A, в нем нет встроенной батареи. Это означает, что CMOS RAM может быть очищена просто выниманием чипа из панельки на некоторое время и установкой обратно.
– Что означают аварийные звуковые сигналы, выдаваемые AMI BIOS при загрузке?
Звуковые сигналы
| Число сигналов | Описание проблемы | Решение |
|---|---|---|
| 1 | DRAM refresh failure | Вставьте память еще раз. Если не помогает, то это проблема с памятью. |
| 2 | Parity Circuit Failure | |
| 3 | Base 64K RAM failure | |
| 4 | System Timer Failure | Материнская плата неработоспособна |
| 5 | Processor Failure | |
| 6 | Keyboard Controller / Gate A20 Failure | Вытащите и вставьте чип контроллера клавиатуры. Если не помогает, замените контроллер клавиатуры. Если и это не помогает, проверьте клавиатуру и ее кабель |
| 7 | Virtual Mode Exception Error | Материнская плата неработоспособна |
| 8 | Display Memory Read/Write Failure | Ошибка памяти видеоадаптера. Переисталлируйте видеокарту и память на ней. Если не помогает, замените видеокарту. |
| 9 | ROM BIOS Checksum Failure | Ошибка в микросхеме BIOS. Попробуйте вытащить и вставить заново этот чип. Если не помогает, необходимо перепрошить его содержимое или заменить микросхему. |
| 10 | CMOS Shutdown Register Read/Write Error | Материнская плата неработоспособна |
| 1-2 | Search for option ROM (video configure fails) | |
| 1-3 | Video failure | Переинсталлируйте видеокарту. Если не помогает, придется ее заменить |
| 1-2-2-3 | BIOS ROM checksum | |
| 1-3-1-1 | Test DRAM refresh | |
| 1-3-1-3 | Test keyboard controller | |
| 1-3-4-1 | Test 512K base address lines | |
| 1-3-4-3 | Test 512K base memory | |
| 1-4-1-1 | Test memory bus | |
| 2-1-2-3 | Check ROM copyright notice | |
| 2-2-3-1 | Test for unexpected interrupts | |
| 1 | POST passed. | Все идет по плану |
Сообщения об ошибках
– Что означают аварийные звуковые сигналы, выдаваемые Award BIOS при загрузке?
Звуковые сигналы
| Число сигналов | Проблема | Решение |
|---|---|---|
| 1 длинный 2 коротких | Video error | Переинсталлируйте видеокарту. Проверьте видеопамять. Замените карту |
| Короткие сигналы | Memory error | Проблемы с памятью. Попробуйте заменить модули памяти. |
Сообщения об ошибках
– Что означают аварийные звуковые сигналы, выдаваемые Phoenix BIOS при загрузке?
