BIOS M3A32-MVP Deluxe
В данной статье я собрал информацию о некоторых настройках BIOS материнской платы M3A32-MVP Deluxe. А точнее о тех из них, которые интересны при разгоне. Все, что сказано ниже не является абсолютной истиной и было собрано из различных источников, в большинстве своем англоязычных. Поэтому выношу этот материал на обсуждение. Тем более, что сам хотел бы узнать побольше о некоторых опциях. Личное мнение от использования тех или иных настроек я записывал под знаком *. Вот подходящая ветка на оверах, где можно и нужно обсудить данный материал. Осталось добавить, что на данной МП я разгонял Athlon 64 x2 4400+ Brisbane, поэтому, возможно список опций неполный по сравнению с использованием Phenom-ов.
Jumper Free Configuration
AI Overclocking [Manual]
Установка значения Manual открывает Вашему взору следующие опции:
FSB Frequency [200-600 MHz]
Значение, которое наряду с множителем задает устанавливает частоту процессора. Например, 200 FSB x 11 = 2.2 Ггц.
PCIE Frequency [100-150 MHz]
Рекомендуется устанавливать не более 115-118 МГц, при этом можно добиться небольшого увеличения производительности в 3D-приложениях. Установка значений превышающие данные может вызвать проблемы в работе южного и северного мостов и, как следствие, проблемы в работе периферии и жестких дисков, но кого этим испугаешь 😉
Processor Frequency Multiplier [x4 — x11,5]
В режиме AI Overclocking Auto BIOS устанавливает заданную по умолчанию частоту CPU. В режиме Manual можно задать множитель из приведенного интервала.
Processor Voltage [0,8-1,6875 v]
Устанавливается с шагом 0,0125v.
* Минимальное напряжение на котором процессор (вышеназванный Athlon) завелся и даже прошел 30 мин. тест стабильности ОССТ 2.0.0 было 1,025v. В CPU-Z 1.44 значение напряжения сильно занижено по сравнению с выставленным в BIOS (разница 0,017v). SpeedFan напряжение показывает такое же как и в BIOS с округлением до 2-го знака. В Everest тоже. Видимо брешет CPU-Z. Значения более 1,6v подсвечиваются красным и увеличение с 1,6 вплоть до 1,6875v прироста в разгоне и стабильности не приносит.
CPU-NB HT Link Speed [200-1000MHz]
Частота HT для Phenom-ов от 200 до 2200МНz
CPU VDDA Voltage [2,5-2,8v]
* Толкового объяснения в русскоязычном интернете не нашел. По поиску нашел на одном из англоязычных форумов объяснение, что этот параметр устанавливает схему регулирования центрального процессора и манипуляциями с ним можно добиться стабильности при разгоне. Проверил, действительно, на комп на пределе разгона (проц Athlon 64 x2 Brisbane 4400+ @ 3300Гц 1,6v) при значении данной опции 2,5v грузился через раз, а при установке ее в 2,8v он у меня прошел SuperPi32M, правда, ОССТ не выдержал. При этом, помогло именно значение 2,8v, с 2,6 и 2,7 была та же картина, что и с 2,5.
DDR Voltage [1,8-2,5v]
* устанавливается с шагом 0,02v. Значения 2,2v и выше подсвечиваются красным.
NorthBridge Voltage [Manual]
Данная установка открывает следующие опции:
Hyper Transport Voltage [1,2-1,5v]
Выставляет напряжение на шине Hyper Transport.
* При разгоне ставил 1,3v.
Southbridge Voltage [1,2-1,4v]
* При разгоне выставил 1,3v.
Auto Xpress [Auto, Enabled, Disabled]
Про эту опцию можно сказать следующее:
Уже в случае с AMD 790X, впрочем, перечень характеристик пополняется за счет Auto Xpress (автоматическое увеличение рабочей частоты шины PCI Express при установке видеокарт AMD на платы с чипсетом AMD; использование специальных режимов работы с DDR2 памятью), GPU-Plex, Quad PCIE Blocks и CrossFireX. Последняя технология особо интересна тем, что отныне в режиме CrossFire могут быть объединены три или даже четыре графических адаптера AMD. Перечень CrossFireX-совместимых видеокарт на данный момент состоит из решений AMD поколения Radeon HD 3800. При производстве новых чипсетов компании был использован 65 нм техпроцесс. Энергопотребление данных наборов системной логики составляет 10-12 Вт (TDP).
Будучи объединенными вместе, все вышеперечисленные компоненты (процессоры Phenom, чипсеты AMD 7, адаптеры Radeon HD 3800 и технология CrossFireX) составляют новую платформу для «энтузиастов» под названием AMD «Spider».
CPU Tweak [Enabled, Disabled]
В BIOS от Asus так называется TLB-патч для процессоров Phenom.
Bank Interleaving [Auto, Disabled]
Включение этого режима позволяет работать с банками по очереди, то есть получать данные из одного в то время, когда другие заняты. Причем выбор значения 2-Way позволяет чередовать пару банков, а 4-Way – четыре банка (они есть у большинства микросхем DIMM-модулей), а это, конечно, выгоднее.
* В тесте памяти Everest с данной опцией Disabled результат снижается на
2,5% по сравнению с Auto.
Channel Interleaving
* У меня эта опция была в BIOS версии 0801, с которой она и продавалась. После прошивки до последней версии 1102 я ее не обнаружил.
DCT Unganged Mode [Enabled, Disabled]
При установке Disabled чипсет должен работать с памятью частотой до 800МГц. Enabled позволяет включить делитель для памяти 1066МГц. Это можно сделать при установке процессоров Phenom.
Read Delay [0,5-4 memory CLKs]
Это поле определяет задержку от включения DQS ресивера до начала чтения первых данных с клавиатуры, получаемых FIFO.
000b = 0.5 Memory Clocks
001b = 1 Memory Clock
010b = 1.5 Memory Clocks
011b = 2 Memory Clocks
100b = 2.5 Memory Clocks
101b = 3 Memory Clock
110b = 3.5 Memory Clocks
111b = 4 Memory Clocks
Прямая корреляция w/memory’s время ожидания. Чем ниже установка, тем ниже время ожидания.
* Со значением 0,5 комп не стартовал, сброс CMOS. С 1 стартует, но пишет что-то вроде ошибки при проверке DRAM. Нормальный запуск при 1,5. В бенчмарке памяти и кэша Everest прирост по сравнению с настройками по умолчанию: по Read — 1,9%; по Copy — 0,5%; по Latency — уменьшение времени доступа на 2,8 ns. По Write изменений нет.
Memory Clock Tristate C3/ALTVID [Enabled, Disabled]
Позволяет частоте памяти DDR быть в трех состояниях (tristated), когда включен дополнительный режим VID. Этот бит не имеет никакого эффекта если установлен бит DisNbClkRamp (Function 3, Offset 88h).
Power Down Enable [Enabled, Disabled]
Если данный режим активирован, то после ввода включения режима Sleep Mode, главному внутреннему тактовому генератору запрещено передавать сигнал на чип устройства. При этом большая часть связанной схемы может отключена от питания для сохранения энергии.
DCQ Bypass Maximu [0x-14x]
Управляющий контроллер обычно позволяет производить за проход другие операции по порядку, чтобы оптимизировать пропускную способность DRAM. Это поле определяет максимальное количество раз, которое самый старый запрос доступа к памяти в очереди контроллера DRAM может быть отложен перед выполнением, и самый старый запрос доступа к памяти будет выполнен вместо другого.
0000b = Никогда не откладывается; самый старый запрос никогда не откладывается.
0001b = самый старый запрос может быть отложен не больше, чем 1 раз.
1111b = самый старый запрос может быть отложен не больше, чем 15 раз.
* оптимальное значение для быстродействия 4. При этом в тесте памяти Everest наибольшая скорость копирования. На чтение, запись и латентность это значение почти не влияет.
DRAM Timing Configuration
Memory Clock Mode [Auto, Limit, Manual]
Установка в Manual открывает следующую опцию:
Memory Clock Value [400, 533, 667, 800]
Позволяет установить делитель для памяти.
PLL1 Spread Spectrum [Enabled, Disabled]
PLL2 Spread Spectrum [Enabled, Disabled]
Опция Spread Spectrum позволяет сгладить пики и уменьшить интерференцию, а также уменьшить взаимное электромагнитное влияние различных компонентов системной платы друг на друга за счет изменения их частоты в некоторых пределах. Рекомендуется отключить для стабильности системы.
PCI Express Configuration
GFX Dual Slot Configuration [Enabled]
GFX2 Dual Slot Configuration [Disabled]
Peer-to-Peer among GFX/GFX2 [Disabled]
Данные опции определяют сколько и в каком режиме будет работать видеоадаптеров, размещенных в слотах. С такими значениями — будут задействованы платы, подсоединенные к верхним синему и черному слотам в равном состоянии для получения запросов и команд.
GPP Slots Power Limit, W [25]
Ограничение мощности слотов GPP
Port #02 и #12 Features
Gen2 High Speed Mode [Disabled, Software Swith, Autonomus Switch]
* Software Switch, Autonomus Switch — включение данных значений дает небольшой прирост в 3DMark06, по сравнению с Disabled. Между собой у них разницы не заметил.
Link Width [Auto, x1Mode, x2, x4, x8, x16]
режим работы слота.
Slot Power Limit, W [175]
максимальная потребляемая мощность, которая может быть подана через слот (0-250).
Port #11
Настройки синего нижнего слота.
NB-SB Port Features
NB-SB Link ASPM [Disabled, L1]
NP NB-SB VC1 Traffic Support [Disabled, Enabled]
виртуальный канал 1) помогает с асинхронным режимом управлять потоком данных и голоса по IP.
Hyper Transport Configuration
HT Link Tristate [Disabled, CAD/CTL, CAD/CTL/CLK]
Включите вариант с тремя состояниями, чтобы уменьшить потребляемую мощность. По умолчанию нет линий в трех состояниях. Также CAD/CTL или CAD/CTL/CLK линии могут быть в трех состояниях.
UnitID Clumping [Disabled, UnitID 2/3, UnitID B/C, UnitID 2/3&B/C]
Включите для поддержки UnitID clumping, чтобы увеличить число отдельных запросов, поддерживаемых одиночным устройством. Это возможно включит для PCI-Express GFX линии в некоторых конфигурациях. Clumping можно включить, только когда используется более низкий мост номера в пределах каждого ядра PCI-Express GFX.
* Точных указаний нет. Вроде как работает вместе с Isochronous Flow-Control Mode и нужно ставить значение UnitID 2/3&B/C.
2X LCLK Mode
Ничего (опция будет удалена в следующей версии).
Bank Swizzle Mode from The Tech ARP BIOS Guide
share
Bank Swizzle Mode
Common Options : Enabled, Disabled
Quick Review of Bank Swizzle Mode
Bank Swizzle Mode is a DRAM bank address mode that remaps the DRAM bank address to appear as physical address bits.
It does this by using the logical operation, XOR (exclusive or), to create the bank address from the physical address bits.
This effectively interleaves the memory banks and maximises memory accesses on active rows in each memory bank.
It also reduces page conflicts between a cache line fill and a cache line evict in the processor’s L2 cache.
When set to Enable, the memory controller will remap the DRAM bank addresses to appear as physical address bits. This improves performance by maximizing memory accesses on active rows and minimizes page conflicts in the processor’s L2 cache.
When set to Disable, the memory controller will not remap the DRAM bank addresses.
It is highly recommended that you enable this BIOS feature to improve memory throughput. You should only disable it if you face stability issues after enabling this feature.
Details of Bank Swizzle Mode

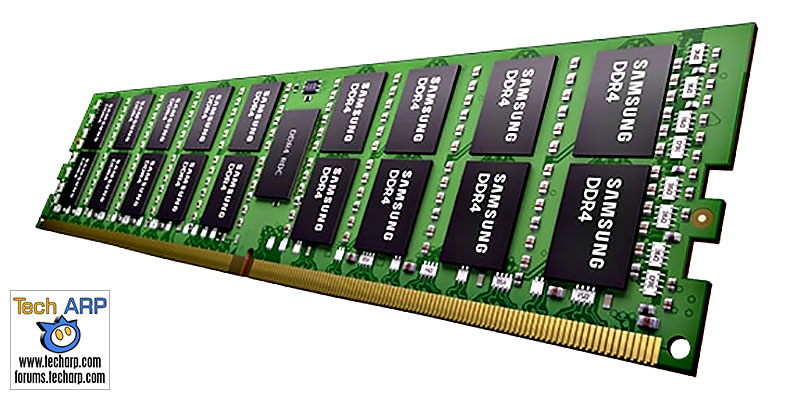

DRAM (and its various derivatives – SDRAM, DDR SDRAM, etc.) store data in cells that are organized in rows and columns.
Whenever a read command is issued to a memory bank, the appropriate row is first activated using the RAS (Row Address Strobe). Then, to read data from the target memory cell, the appropriate column is activated using the CAS (Column Address Strobe).
Multiple cells can be read from the same active row by applying the appropriate CAS signals. If data has to be read from a different row, the active row has to be deactivated before the appropriate row can be activated.
This takes time and reduces performance, so good memory controllers will try to schedule memory accesses to maximize the number of hits on active rows. One of the methods used to achieve that goal is the bank swizzle mode.
Bank Swizzle Mode is a DRAM bank address mode that remaps the DRAM bank address to appear as physical address bits. It does this by using the logical operation, XOR (exclusive or), to create the bank address from the physical address bits.
The XOR operation results in a value of true if only one of the two operands (inputs) is true. If both operands are simultaneously false or true, then it results in a value of false.
This characteristic of XORing the physical address to create the bank address reduces page conflicts by remapping the memory bank addresses so only one of two banks can be active at any one time.
This effectively interleaves the memory banks and maximizes memory accesses on active rows in each memory bank.
It also reduces page conflicts between a cache line fill and a cache line evict in the processor’s L2 cache.
When set to Enable, the memory controller will remap the DRAM bank addresses to appear as physical address bits. This improves performance by maximizing memory accesses on active rows and minimizes page conflicts in the processor’s L2 cache.
When set to Disable, the memory controller will not remap the DRAM bank addresses.
It is highly recommended that you enable this BIOS feature to improve memory throughput. You should only disable it if you face stability issues after enabling this feature.
Recommended Reading
Go Back To > Tech ARP BIOS Guide | Computer | Home
Support Tech ARP!
If you like our work, you can help support our work by visiting our sponsors, participating in the Tech ARP Forums, or even donating to our fund. Any help you can render is greatly appreciated!
Обзор и тестирование материнской платы ASUS Maximus V Formula (страница 3)
Возможности BIOS Setup
Как и в случае с другими материнскими платами ASUS LGA 1155, меню UEFI разделено на два отдельных подраздела, EZ Mode и Advanced Mode. В отличие от других моделей, на платах серии ROG основным разделом сразу открывается Advanced Mode, так что уделять внимание более простому режиму не станем. Что интересно, сразу при входе в UEFI пользователь попадает в меню настроек разгона под названием Extreme Tweaker:
реклама
В верхней части меню размещены настройки авторазгона, которые не представляют особого интереса, а вот ниже собраны уже ручные настройки.
Помимо привычных по другим материнским платам функций и возможностей есть и интересные вещи, такие как Xtreme Tweaking и SPI Booster. При помощи Xtreme Tweaking устраняются проблемы с производительностью в 3DMark 2001, а опция SPI Booster, как можно понять из названия, предназначена для увеличения производительности в тесте Super Pi.
В диковинку видеть блок настроек, ответственных за установку задержек для различных шин:
По сравнению с другими платами ASUS на базе Intel Z77 заметно шире стал перечень регулируемых напряжений. Приведу в виде таблицы полный список доступных для изменения напряжений, в порядке их расположения в меню BIOS’а:
| Напряжение | Минимальное значение, В | Максимальное значение, В | Шаг изменения напряжения, В |
| CPU Vcore | 0.8 | 1.92 | 0.005 |
| iGPU Voltage | 0.8 | 1.92 | 0.005 |
| DRAM Voltage | 1.2 | 1.92 | 0.005 |
| IMC-DRAM Offset | -0.21152 | +0.21152 | 0.00661 |
| VCCSA Voltage | 0.8 | 1.7 | 0.00625 |
| VCCIO Voltage | 0.9 | 1.55 | 0.00625 |
| CPU PLL Voltage | 1.25 | 2.5 | 0.00625 |
| Skew Driving Voltage | 0.275 | 1.6 | 0.00625 |
| 2nd VCCIO Voltage | 0.9 | 1.7 | 0.00625 |
| PCH Voltage | 0.8 | 1.6 | 0.00625 |
| VTTDDR Voltage | 0.625 | 1.1 | 0.00625 |
| DRAM CTRL REF Voltage on CHA | 0.395xDRAM | 0.63xDRAM | 0.005x |
| DRAM CTRL REF Voltage on CHB | 0.395xDRAM | 0.63xDRAM | 0.005x |
реклама
Непонятно, в чем разница между напряжениями VCCIO Voltage и 2nd VCCIO Voltage, неясно предназначение меню Skew Driving Voltage, в остальном же перечень доступных настроек не может не радовать. Отдельно следует отметить возможность управления значением IMC-DRAM Offset, что позволяет «обмануть» контроллер памяти процессора. К примеру, можно выставить напряжение питания памяти 1.8 В, в то время как контроллер будет уверен, что установлено значение 1.6 В. Данная настройка позволит избежать возможного возникновения проблем с троттлингом памяти.
Часть настроек разгона скрыта в подразделах. Так, настройки памяти сконцентрированы в подразделе DRAM Timing Control:
В строке меню Maximus Tweak можно выбрать один из двух режимов работы системы, один ориентирован на обеспечение максимальной совместимости, а второй на достижение максимальных результатов производительности. Отмечу, что при серьезном разгоне система стабильно функционировала только в режиме Mode 1.
Список доступных для изменения настроек/таймингов памяти, в порядке их расположения в меню BIOS’а:
| Тайминг | Минимальное значение | Максимальное значение |
| Primary Timings | ||
| DRAM CAS# Latency | 1 | 15 |
| DRAM RAS# to CAS# Delay | 1 | 15 |
| DRAM RAS# PRE Time | 1 | 15 |
| DRAM RAS# ACT Time | 1 | 255 |
| DRAM COMMAND Mode | 1 | 3 |
| Latency Boundary | 1 | 14 |
| Secondary Timings | ||
| DRAM RAS# to RAS# Delay | 1 | 15 |
| DRAM REF Cycle Time | 1 | 511 |
| DRAM Refresh Interval | 1 | 65535 |
| DRAM WRITE Recovery Time | 1 | 31 |
| DRAM READ to RPE Time | 1 | 15 |
| DRAM FOUR ACT WIN TIME | 1 | 63 |
| DRAM WRITE to READ Delay | 1 | 15 |
| DRAM CKE Minimum pulse width | 1 | 15 |
| DRAM CAS# Write Latency | 1 | 15 |
| DRAM RTL (CHA) | 1 | 63 |
| DRAM RTL (CHB) | 1 | 63 |
| DRAM IO-L (CHA) | 1 | 15 |
| DRAM IO-L (CHB) | 1 | 15 |
| Third Timings | ||
| tWRDR (DD) | 1 | 8 |
| tRWDR (DD) | 1 | 8 |
| tRWSR | 1 | 8 |
| tRR (DD) | 1 | 8 |
| tRR (DR) | 1 | 8 |
| tRRSR | 4 | 7 |
| tWW (DD) | 1 | 8 |
| tWW (DR) | 1 | 8 |
| tWWSR | 4 | 7 |
| MISC | ||
| MRC Fast Boot | Enabled/ Disabled | |
| DRAM CLK Period | 1 | 14 |
| Transmitter Slew (CHA) | 1 | 7 |
| Transmitter Slew (CHB) | 1 | 7 |
| Receiver Slew (CHA) | 1 | 7 |
| Receiver Slew (CHB) | 1 | 7 |
| MCH Duty Sense (CHA) | 1 | 31 |
| MCH Duty Sense (CHB) | 1 | 31 |
| Channel A DIMM Control | Enable Both DIMMS/ Disable DIMM0/ Disable DIMM1/ Disable Both DIMMS | |
| Channel B DIMM Control | Enable Both DIMMS/ Disable DIMM0/ Disable DIMM1/ Disable Both DIMMS | |
| DRAM Read Additional Swizzle | Auto/ Enabled/ Disabled | |
| DRAM Write Additional Swizzle | Auto/ Enabled/ Disabled | |
Любителям глубокого изучения настроек есть где разгуляться, для более ленивых предназначен подраздел Memory Presets, где собраны профили настроек разгона для наиболее известных микросхем:
В перечне профилей есть все популярные среди оверклокеров микросхемы памяти. Дабы упростить жизнь пользователей материнских плат, не принадлежащих к серии ROG, приведу таблицу настроек всех доступных профилей памяти:
| Тайминг | Elpida Hyper Profile | Tight 2x2GB Elpida BBSE Profile | Tight 4x2GB Elpida BBSE Profile | Loose Elpida BBSE Profile | Tight 2x2GB PCS Profile | Tight 4x2GB PCS Profile | Loose PCS Profile | Tight Hynix Profile | Loose Hynix Profile | Tight 2x4GB Samsung Profile | Medium 2x4GB Samsung Profile | Tight 4x4GB Samsung Profile | RAW MHZ Profile | 1.85v TridentX Profile |
| DRAM CAS# Latency | 8 | 7 | 7 | 9 | 7 | 7 | 9 | 9 | 10 | 9 | 10 | 9 | 11 | 10 |
| DRAM RAS# to CAS# Delay | 8 | 10 | 10 | 10 | 11 | 11 | 12 | 11 | 12 | 12 | 12 | 12 | 12 | 12 |
| DRAM RAS# PRE Time | 8 | 7 | 7 | 9 | 7 | 7 | 10 | 10 | 11 | 12 | 12 | 12 | 12 | 11 |
| DRAM RAS# ACT Time | 25 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 21 | 25 | 28 | 31 | 25 |
| DRAM COMMAND Mode | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 1 | 1 | 2 | 2 | 1 |
| Latency Boundary | 13 | 7 | 6 | 14 | 1 | 14 | 14 | 2 | 11 | 12 | 12 | 12 | 14 | 2 |
| DRAM RAS# to RAS# Delay | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 5 | 7 | 5 | 6 | 5 | 7 | 5 |
| DRAM REF Cycle Time | 88 | 88 | 88 | 88 | 96 | 96 | 147 | 128 | 147 | 128 | 147 | 128 | 214 | 96 |
| DRAM Refresh Interval | 7936 | 7936 | 7936 | 7936 | 7936 | 7936 | 7936 | 7936 | 7936 | 7936 | 7936 | 7936 | 10360 | 7936 |
| DRAM WRITE Recovery Time | 10 | 10 | 10 | 10 | 10 | 10 | 16 | 10 | 16 | 10 | 12 | 10 | 16 | 10 |
| DRAM READ to RPE Time | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 4 | 6 | 5 | 6 | 5 | 10 | 5 |
| DRAM FOUR ACT WIN TIME | 24 | 24 | 24 | 24 | 24 | 24 | 27 | 24 | 27 | 24 | 27 | 24 | 30 | 26 |
| DRAM WRITE to READ Delay | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 4 | 6 | 5 | 6 | 5 | 10 | 5 |
| DRAM CLK Period | 6 | 6 | 5 | 6 | 6 | 4 | 7 | 6 | 11 | 6 | 6 | 11 | 11 | Auto |
Вторым подразделом в Extreme Tweaker является меню GPU.DIMM Post:
реклама
Данное меню носит сугубо информационный характер, тут можно узнать о задействованных графических слотах и об установленных модулях оперативной памяти.
Следующим подразделом Extreme Tweaker является CPU Power Management:
Здесь присутствуют настройки ограничения кратковременного и долговременного потребления процессора для работы технологии Turbo Mode. Что примечательно – в отличие от других материнских плат ASUS, на платах линейки ROG присутствует строка меню Power Limit Control, через которую можно выключить все ограничения.
реклама
Последним подразделом Extreme Tweaker является DIGI+ Power Control:
В нем собраны все настройки, касающиеся работы преобразователей питания. В том числе: настройки Load-line Calibration для напряжений питания процессора и встроенной графики, управление активностью фаз питания в преобразователях питания CPU, памяти и CPU VTT, управление различными защитами преобразователей, ограничивающих как ток потребления системы, так и температурный режим силовых элементов. Тут же всплыла еще одна особенность плат серии ROG – можно не просто задать предел потребления процессора, но и полностью выключить защиту преобразователя по току:
реклама
На этом меню Extreme Tweaker, посвященное настройкам разгона заканчивается, с остальными меню можно ознакомиться при помощи видеоролика ниже.
реклама
Видеозапись процедуры старта системы.
В целом, за исключением ROG-овских темно-красных тонов оформления меню придраться не к чему
Управление вентиляторами
реклама
В данном подразделе статьи можно ознакомиться с возможностями материнской платы в плане управления оборотами вентиляторов.
Расположение разъемов для подключения вертушек на ASUS Maximus V Formula:
Настройки по управлению оборотами вентиляторов содержатся в разделе UEFI Monitor/Fan Speed Control:
реклама
Как и в случае с другими материнскими платами ASUS, разъемы CPU_FAN и CPU_OPT совмещены, а для разъемов CHA_FAN1-3 и OPT_FAN1-3 доступно раздельное управление.
Для автоматической регулировки скорости вращения крыльчатки вентиляторов присутствуют профили Standard/Silent/Turbo, есть и ручной режим, где раскрываются дополнительные настройки. В последних задаются значения минимальной и максимальной скорости вращения, а также температура ЦП, при которой они достигаются.
Отдельно отмечу, что скорость вращения вентиляторов в разъемах OPT_FAN1-3 зависит не от температуры процессора, а от показаний термопар, которые можно подключить к материнской плате (в комплект поставки не входят).
Проверка возможностей регулировки оборотов производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
Регулировка средствами UEFI:
| Разъем | Диапазон регулировки оборотов Scythe Ultra Kaze 2000 (3-pin), об/мин. | Диапазон регулировки оборотов Zalman ZP1225ALM (4-pin), об/мин. |
| CPU_FAN | Нет | 952-2015 |
| CPU_OPT | Нет | 952 |
| CHA_FAN1 | 1398-2020 | 1222-2015 |
| CHA_FAN2 | 1398-2020 | 1222-2015 |
| CHA_FAN3 | 1398-2020 | 1222-2015 |
| OPT_FAN1 | 1210-1903 | 980-1830 |
| OPT_FAN2 | 1210-1903 | 980-1830 |
| OPT_FAN3 | 1210-1903 | 980-1830 |
Регулировка средствами FAN Xpert 2:
| Разъем | Диапазон регулировки оборотов Scythe Ultra Kaze 2000 (3-pin), об/мин. | Диапазон регулировки оборотов Zalman ZP1225ALM (4-pin), об/мин. |
| CPU_FAN | Нет | 971-2015 |
| CPU_OPT | Нет | 971-2015 |
| CHA_FAN1 | 712-2020 | 694-2015 |
| CHA_FAN2 | 712-2020 | 694-2015 |
| CHA_FAN3 | 712-2020 | 694-2015 |
| OPT_FAN1 | 720-2020 | 1145-2015 |
| OPT_FAN2 | 720-2020 | 1145-2015 |
| OPT_FAN3 | 720-2020 | 1145-2015 |
В разъемах CPU_FAN и CPU_OPT доступно управление оборотами только 4-pin вентиляторов, 3-pin вентиляторы будут постоянно работать на максимальной скорости. Разъемы CHA_FAN и OPT_FAN универсальны, поддерживают регулировку скорости вращения как для 3-pin, так и для 4-pin вентиляторов.
Исходя из замеров, вырисовывается вывод, что средствами программного обеспечения FAN Xpert 2 диапазон регулировки вентиляторов шире, нежели в случае с настройками UEFI. При этом утилита FAN Xpert 2 выбирает доступные для изменения диапазоны скоростей вращения для каждой вертушки в отдельности на основании отдельного тестирования, где проверяется уровень оборотов, при котором вентилятор останавливается, и уровень напряжения, необходимый для его старта.
