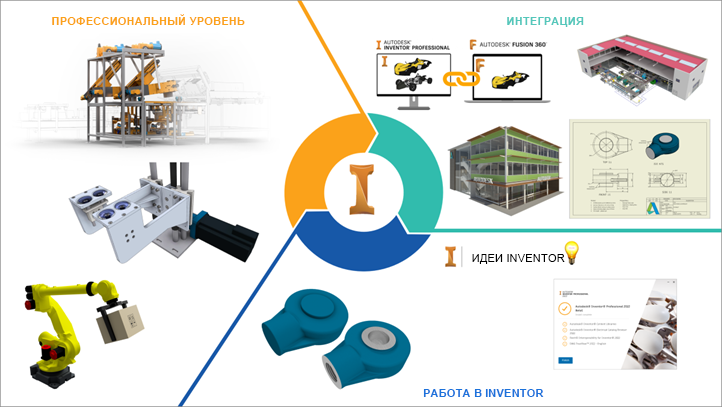

Обзор
Эта версия содержит массу усовершенствований, помогающих решать сложные задачи при проектировании изделий и делать больше за меньшее время.
Inventor 2022 предоставляет указанные ниже возможности.
Далее приведены подробные сведения о новых возможностях.
Профессиональный уровень
В Inventor 2022 реализован ряд востребованных усовершенствований, например добавлены процессы «Состояния модели», «Производительность графики», «Свойства экземпляра», усовершенствованы чертежи и т. д.
Опыт работы в Inventor
Мы провели немало исследований, чтобы понять, когда и как используется каждая из команд, и продолжаем искать способы повышения эффективности процессов в целом. В Inventor 2022 усовершенствованы наиболее популярные команды, такие как «Сопряжение», «Зависимости», «Упрощение модели», что значительно облегчило работу с программой.
Непрерывная
Мы постоянно ищем способы обеспечить эффективное взаимодействие между рабочими группами. Поэтому мы добавили дополнительные возможности для упрощения моделей Inventor и совместной работы с ними в Revit. Кроме того, рынок предъявляет все более высокие требования к оптимизации процессов проектирования и промышленного производства, и компания Autodesk уже много лет инвестирует средства в разработку самых разных функций и инструментов для промышленного производства. Продукты Moldflow, HSM, Magestic, Netfabb и Delcam — вот лишь несколько самых значимых примеров. Многие из этих возможностей постепенно интегрируются в Fusion 360, значительно упрощая работу со службой и обеспечивая Inventor более мощными инструментами проектирования. Чтобы скопировать деталь Inventor в Fusion 360 и начать совместную работу вместе с инженером-технологом или специалистами в цеху, достаточно лишь несколько раз щелкнуть мышью.
Улучшения по просьбам пользователей
Ваш отзыв очень важен для команды разработчиков Inventor. Мы высоко ценим отзывы и запросы на усовершенствование программ от пользователей. Присоединяйтесь к сообществам, с помощью которых можно поделиться отзывами с разработчиками Inventor.
Обзор новых возможностей версии 2022
Эта версия содержит массу усовершенствований, помогающих решать сложные задачи при проектировании изделий и делать больше за меньшее время.
Inventor 2022 предоставляет указанные ниже возможности.
Новые возможности Inventor 2022
В свет вышло большое обновление Autodesk Inventor. Версия 2022 продолжает высокий темп развития флагманской машиностроительной САПР компании Autodesk. Она содержит усовершенствования, реализованные как на собственном видении разработчиков, так и на основе обратной связи от пользователей Inventor, отправленной ими через портал Inventor Ideas. Все эти нововведения призваны ускорить процесс проектирования, сократить количество рутинных операций и повысить удобство работы в системе. Только так можно освободить руки и головы проектировщиков для действительно творческой работы по проектированию и поиску инновационных решений.
В рамках этой статьи мы условно поделим все нововведения и усовершенствования Inventor 2022 на несколько разделов и рассмотрим их тезисно, не углубляясь в излишние технические детали.
Производительность и эффективность работы
Состояния модели
Долгожданное развитие механизма «Уровни Детализации», который трансформировался в «Состояния Модели», получил дополнительный функционал и больше не требует создания дополнительных вспомогательных файлов на диске. Теперь в рамках одного файла сборки или детали можно как создавать уровни детализации, так и моделировать разные стадии производства, сохранять различные исполнения и отдельные состояния модели (это актуально, например, для пружин, демпферов и прочих деталей, конструктивно предполагающих изменение их формы во время работы). Это повышает компактность и понятность рабочего пространства и значительно расширяет возможности взаимодействия с другими пользователями и программными продуктами, заметно упрощая все процессы.
Измерения
Интерфейс инструмента «Измерить» окончательно трансформирован в панельный. В нем появились кнопки «Готово» и «Повторить», что позволяет упростить работу и повысить производительность. Кроме того, у диалогового окна команды появилась новая инструментальная мини-палитра, облегчающая управление фильтрами выбора (в том числе выбор замкнутого контура).
Общее повышение производительности системы
В очередной раз разработчики совершили рывок в области оптимизации быстродействия ядра программы. Ускорение работы Inventor достигнуто в десятках различных функций и сценариев работы, среди которых отдельно хочется упомянуть следующие:
Усовершенствования в iLogic
Встроенная среда разработки iLogic усовершенствована для поддержки нововведений Inventor 2022, например, состояний модели. Кроме этого она получила расширение собственных возможностей.
Общие усовершенствования интерфейса и среды
Autodesk Inventor 2022 также содержит множество интерфейсных и общих усовершенствований. В рамках данной краткой статьи отметим следующие из них:
Сборки
Усовершенствования зависимостей
Новые пункты контекстного меню браузера сборки позволяют быстро находить компоненты с зависимостями и недоопределенные компоненты, а также оценивать текущее состояние зависимостей.
Новая команда «Упростить»
Новая команда «Упростить» в среде работы со сборками является заменой и дальнейшим развитием команды «Внешний контур». Интерфейс команды трансформирован в «панельный», в диалоге появился целый ряд дополнительных возможностей. Обмениваться геометрией сложных тяжелых сборок теперь стало намного удобнее.

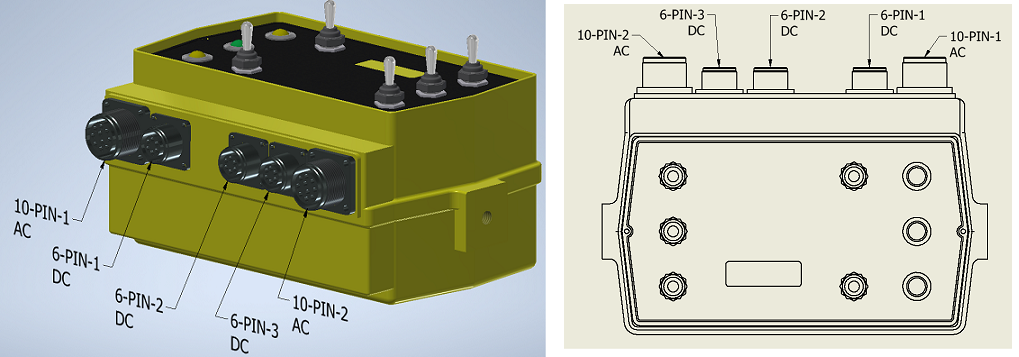

Свойства экземпляра
Данная новая функция позволяет назначать свойства отдельным экземплярам компонентов. Назначенные свойства сохраняются в родительской сборке. Свойства экземпляра, в отличие от свойств Inventor (iProperties), не влияют на сами файлы компонентов. Свойства экземпляра назначаются только отдельным экземплярам компонентов в сборке и могут переопределять пользовательские свойства iProperties. Свойства экземпляра содержатся в аннотациях, таких как номера позиций, примечания на выносках, списки деталей и т. д.
Обновить подстановки
Больше не требуется открывать подстановочную деталь и синхронизировать подстановку с исходной сборкой с помощью команды контекстного меню «Проверить обновления».
При открытии подстановочной детали в обозревателе отображается уникальный значок.
Усовершенствования в работе с трубами и трубопроводами
Атрибут угла теперь экспортируется при сохранении одной или нескольких трасс в файлы PCF ISOGEN.
Детали

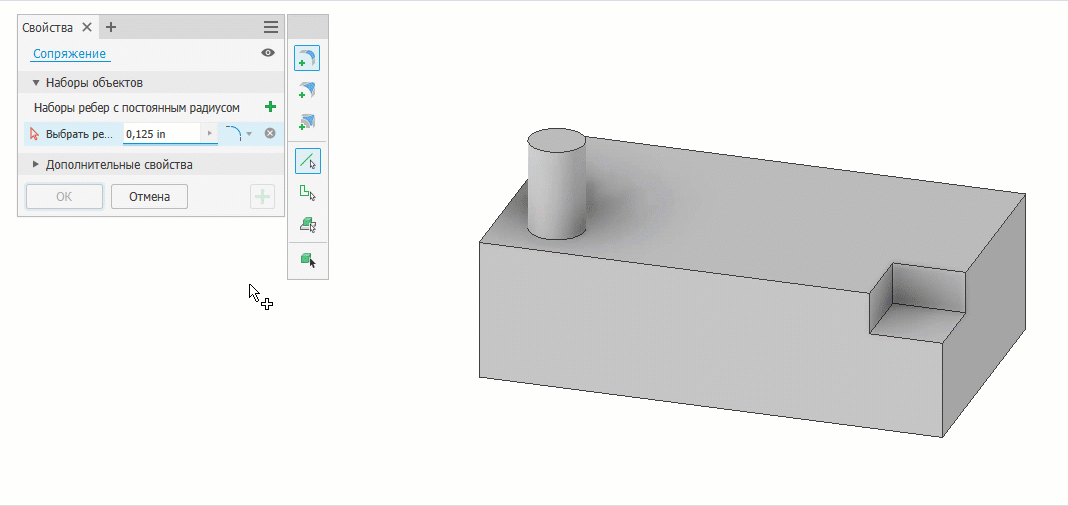

Сопряжение
Среди ряда усовершенствований среды деталей отдельно отметим масштабное обновление инструмента «Сопряжение».
Функция «Сопряжение» переведена на панельный интерфейс и разделена на три команды: «Сопряжение», «Сопряжение граней» и «Полное круговое сопряжение». Сопряжения из предыдущих версий переносятся в соответствующий тип. Имена сопряжений из предыдущих версий не изменяются при переносе.
При открытии файлов деталей прежних версий, операции сопряжения в дереве построения модели не изменяются до тех пор, пока не будут отредактированы. До этого момента узлы сопряжений в дереве построения отображаются так же, как и раньше. После редактирования узел обновляется в соответствии с новым устройством команды нанесения сопряжений.
Чертежи
Улучшенное отображение тонированного вида чертежа
Для освещения тонированного вида чертежа теперь используется активный стиль освещения модели. В рамках этого усовершенствования:
При изменении источника света в модели тонированные виды чертежа (включая кэшированные виды) обновляются.
Параметры вида чертежа
Добавлена возможность использовать для ориентации чертежного вида извлеченные из модели ранее заданные там виды камеры и 3D-аннотации.
Усовершенствования размеров
При взаимном наложении размеров и осевых линий (или маркеров центра) на линии наносится разрыв.
Взаимодействие
Экспорт в формат Revit (RVT)
В сочетании с обновленным инструментом «Упростить» этот специализированный рабочий процесс становится незаменимым инструментом для компаний, работающих «на стыке» архитекуры, машино- и приборостроения. Он позволяет упростить модель в рамках процедуры экспорта в RVT с сохранением точек подключения и общей системы координат проекта.
Совместимость Inventor и Fusion 360
В новой версии Inventor продолжилось развитие взаимной интеграции Inventor и Fusion 360. В каждом из них появилась кнопка прямой передачи данных. Это делает возможным еще более бесшовный новый рабочий процесс совместного использования файлов деталей Inventor с Fusion 360, с применением его инструментов подготовки промышленного производства, генеративного проектирования, анализа и проектирования электрических систем.
Экспорт в формат QIF
В этом выпуске добавлена поддержка формата QIF 3.0. Теперь возможен экспорт в формат QIF-моделей с содержащимися в них 3D-аннотациями PMI.
Экспорт в формат JT
В Планировщик заданий Autodesk Inventor 2022 добавлена поддержка экспорта в формат JT, с поддержкой 3D-аннотаций PMI.
Autodesk Inventor update for 2022.1
July 26, 2021
You don’t have to wait for the next yearly release of Autodesk Inventor to benefit from the new functionality and workflow improvements we’ve been working on.
Subscribers can have everything we have completed – as soon as it’s ready in the current ‘Point’ release. Log into your account now and download.
We typically issue 2 point releases that have new functionality per year. File types are not affected, and they are always compatible with the current release. P oint releases are a quick update and do not require a uninstall and reinstall, the new functionality is simply added to your existing Inventor 2022 installation.
All functionality released in the point releases will be incorporated into the next major release – Inventor 2023!
Autodesk Inventor update
iLogic Enhancement – copy & paste a rule within the iLogic browser.
Copying iLogic rules to new components have been made easier.
You can now select the iLogic rule in the iLogic browser, Right Mouse Button click (RMB) and pick ‘copy’ then RMB click again and pick ‘Paste’, to copy your rule into the same component or another part or assembly.
This is an Inventor Ideas request: iLogic Copy Rules & Add iLogic Copy – Paste function (Thank you!)
Rename custom Colour Schemes in the editor.
You can now re-name your custom color schemes from within the color schemes editor.
Inventor 2022.1 What’s new in Assembly modeling?
Rename Design views on creation.
When you create or copy a design view, you can now edit its name immediately.
Derived part – replace base component.
Inventor 2022.1 includes a new option for the derive workflow, which allows you to switch out the base component of a derived part or assembly.
Highlighting of Invisible components.
When hovering your mouse cursor over components in the assembly browser, Components that have their visibility turned off will highlight in the model window.
Selection of invisible or suppressed components
We’ve made it easier to group select components that you can’t see in the graphics window, with new selection filters for selecting all Invisible, or all Suppressed components.
Tip: You can assign a custom command key for these filters in the Customise dialog box.
Tip: Use the hotkey combination ‘SHIFT+RMB’ to bring up the selection filters at your cursor.
Quick access to presentation files
You can now open presentation files from within the assembly model browser.
Substitute model states
To clarify what workflows are available when a substitute model is active, the following commands will be disabled (greyed out) or will display a warning message.
Component context menu:
Dynamic Simulation will display a message explaining the substitute model state (an assembly that has been derived into a single part) has no moving bodies.
Frame Analysis will display a message explaining the need to switch to a non-substitute model state.
Migration of Legacy Substitute Parts
When migrating substitute designs to Inventor 2022, the automatic check for updates process is no longer initiated.
Migration is not interrupted unnecessarily, and you can later unsuppressed the link with the base and use local update to get the latest Substitute version.
BOM manager enhancements
You can now select multiple adjacent or non-adjacent cells in the bill of material (BOM) manager and delete their contents.
When exporting your bill of materials, you now have the same export options that you have when exporting a parts list.
(Apart from ‘Title’ because the BOM in the BOM manager doesn’t have one!).
Content center red text on save.
Red text in the ‘Save’ dialog is used to indicate files that are not in the project workspace.
Content Center components or custom component libraries, that are saved in your project workspace or are defined as libraries, will no longer appear as red text in the save dialog.
Inventor 2022.1 What’s new in Part Modelling?
Multiple edge selection for chamfers
When creating ‘Distance-Distance’ Chamfers in Inventor 2022.1, you can now select multiple edges on a shared face that don’t touch.
Window selection in sheet metal
You can now window select Sheet Metal Cut profiles.
Midpoint selection in sketches
You can now apply distance and 3-point angular dimensions to sketch line, arc, and part edge midpoints in Part, Assembly, and Drawing sketches – without having to manually add the midpoint first.
Edit and share sketch from sketch dimension.
It is now possible to edit or share a sketch from a selected sketch dimension in parts and assemblies.
When you select a dimension, the Edit Sketch option is available in the context menu for parts and assemblies. The Share Sketch option is available for parts only.
Inventor 2022.1 What’s new in Drawings?
Insert Sketch Symbol
To make it easier to insert your sketched symbols, without having to re-pick the options, Sketched Symbol options are now preserved across Inventor sessions, on a per-user basis.
Delete sheets using the Delete key
You can now delete drawing sheets by selecting a sheet and pressing the Delete key.
The “Delete Sheet” command – available by RMB click on a sheet, has been re-named ‘Delete’.
Multi-sheet browsing
To make it easier to browse through the sheets in multi-sheet drawings, you can now browse using the ‘Next Sheet’ or ‘Previous Sheet’ commands, available on RMB click or by using ‘CTRL+Page Up’ or ‘CTRL+Page Down’.
This is an Inventor Ideas request: Next page/sheet … IDW
Tip: You can assign a custom command key for these commands in the Customise dialog box.
Performance improvements
Inventor 2022.1 Translator enhancements
Conclusion
We hope that you find this Autodesk Inventor update helpful and you download it today. And, keep an eye out for Inventor 2022.2 coming later in the year!
