ASUS USB-N10 – самый маленький Wi-Fi-адаптер стандарта 802.11n
Сегодня очень непросто найти современный ноутбук, не оснащённый встроенным Wi-Fi-адаптером. Но большинство производителей не стремится переходить с медленного стандарта 802.11g на существенно более быстрый 802.11n, обеспечивающий передачу данных с теоретической скоростью до 480 Мбит/с. Впрочем, пользователи не в обиде на разработчиков за этот досадный недостаток. Во-первых, большинство общественных точек доступа по-прежнему работают в стандарте 802.11g, и на смену сетевого оборудования в ближайшее время раскошеливаться никто не намерен. Во-вторых, и самому пользователю быстрый доступ в Интернет нужен лишь в тех случаях, когда требуется вести интенсивный обмен данными. Например, для просмотра по беспроводной сети HD-видео.
В этом случае придётся докупать внешний Wi-Fi-адаптер стандарта 802.11n с интерфейсом USB, а на маленьких 10-11-дюймовых моделях любое внешнее устройство в лучшем случае просто вызывает раздражение, а в худшем мешает комфортной работе. Решением данной проблемы может стать новый, работающий в стандарте 802.11n, Wi-Fi-адаптер компании ASUSTeK Computer Inc. Производитель заверяет, что в своём классе ASUS USB-N10 является самым компактным в мире. Благодаря тому, что из USB-порта это устройство выступает всего на 16 мм, его можно вообще не вынимать из ноутбука при транспортировке, во всяком случае, так уверяет на своём официальном сайте ASUS. Соответственно, о дискомфорте, возникающем при работе новинки даже с самым маленьким нетбуком, точно можно забыть.
⇡#Комплект поставки
Упаковка ASUS USB-N10
Адаптер поставляется в небольшой картонной коробке. Внутри, кроме самого устройства, пользователь найдёт лишь краткое руководство по установке и CD с драйверами и утилитами, о которых мы поговорим отдельно. Кабеля-удлинителя в комплекте не предусмотрено, но если учесть компактные габариты и особое позиционирование новинки, то вряд ли это можно причислить к недостаткам.
⇡#Технические характеристики
| ASUS USB-N10 | |
|---|---|
| Сетевые стандарты | IEEE802.11b, IEEE802.11g, IEEE802.11n |
| Интерфейс | USB 2.0 |
| Антенна | две встроенные антенны MIFA |
| Частоты | 2,4 |
2,5 ГГц
13 для Европы,
14 для Японии
802.11g: до 54 Мбит/с
802.11b: до 11 Мбит/с
802.11g: 15 +/-1
802.11b: 17 +/-1
Mac 10.4 / 10.5 / 10.6
Linux 2.4 / 2.6 (Redhat 2.4, Ubuntu 2.6, Fedora 2.6)
Встроенная MIFA-антенна ASUS USB-N10
Взглянув на таблицу спецификаций, опытный пользователь сразу заметит, благодаря чему адаптер получился таким компактным. Всё дело в использовании очень необычной антенны. Как правило, в подобных устройствах встроенные PCB-антенны выполнены в виде проводников печатной платы, но ASUS USB-N10 — это исключение из правила. В этом устройстве применены две антенны типа MIFA, встроенные непосредственно в USB-порт. Благодаря их компактному зигзагообразному профилю и удалось сэкономить рабочее пространство, а также существенно уменьшить габариты устройства. Кроме того, разработчики заявляют, что MIFA-антенны не только не ухудшают приём, но даже позволяют расширить радиус действия устройства. Кстати, заявленная пропускная способность в 150 Мбит/с обусловлена именно тем фактом, что антенн не одна, не три, а именно две.
Другое новшество будет полезно для владельцев приставок PSP. Новый адаптер официально работает с сервисом Xlink Kai, позволяющим играть в сетевые игры на PSP через Интернет. Также нельзя не отметить, что адаптер работает со всеми распространёнными типами шифрования, для быстрой настройки которых предусмотрена фирменная технология EZ WPS – мы неоднократно сталкивались с ней при тестировании различного сетевого оборудования ASUS.
⇡#Внешний вид
Как правило, внешний Wi-Fi-адаптер выступает из корпуса ноутбука на 3-5 см. Если вы работаете не на столе, то обычно такой адаптер доставляет немало беспокойства, так как приходится проявлять осторожность, чтобы не сломать ни его, ни USB-разъём ноутбука. А вот новинку от ASUS на ноутбуке можно вообще не заметить, ведь те 16 мм, на которые она выступает из корпуса, не доставляют пользователю вообще никаких неудобств.
Внешний вид ASUS USB-N10
Чёрный глянцевый корпус устройства разделён на две симметричные части, одна из которых представляет собой плотно закрывающуюся крышку USB-порта. Корпус выполнен из полупрозрачного пластика, через который хорошо виден рассеянный ярко-синий свет от встроенного светодиодного индикатора различных режимов работы. Одной из важнейших особенностей кожуха ASUS USB-N10 является то, что он вообще не имеет швов и стыков. А ведь монолитная конструкция для подобного мобильного устройства — далеко не лишняя функция, так как она может предотвратить поломку при небольших ударах или падениях адаптера. В целом внешность новинки заслуживает самой высокой оценки и наверняка придётся по вкусу большинству пользователей.
⇡#Работа с устройством
Установка драйверов и ПО прошла без каких-либо проблем. Мы тестировали устройство на двух компьютерах с операционными системами Windows XP SP3 и Windows 7. Если при установке под первую ОС вместе с драйвером пользователь получает ещё и фирменную утилиту для управления беспроводными соединениями, то под Windows 7 такой утилиты на диске не оказалось. Впрочем, не стоит торопиться предъявлять претензии разработчикам из ASUS – для настройки беспроводной сети в этой ОС вполне достаточно встроенных средств.
Меню ASUS Control Center
Интерфейс и возможности утилиты ASUS WLAN Card Settings
Фирменные утилиты объединены одним общим меню ASUS Control Center, которое вызывается через панель задач в правом углу экрана. Первая утилита, ASUS WLAN Card Settings, необходима для создания, настройки и контроля беспроводного соединения. Благодаря её русскоязычному интерфейсу, с настройками справится практически любой пользователь. Программа позволяет просмотреть основные параметры сети, выбрать тип шифрования, создать собственные профили, осуществить поиск доступных сетей, оценить пропускную способность сети и качество соединения, провести проверку доступности других компьютеров или сетевых устройств с помощью функции Ping. Кроме того, здесь же можно осуществить ещё и тонкую настройку адаптера, например, изменить уровень шифрования и порог фрагментации пакетов или выбрать режим пакетной передачи данных.
Интерфейс утилиты ASUS WPS Wizard
Вторая утилита, ASUS WPS Wizard, представляет собой мастер быстрой настройки защищённого соединения, позволяющий не ориентирующемуся в сетевых вопросах новичку, не сильно напрягаясь, развернуть беспроводную сеть у себя дома или подключиться к беспроводной точке доступа. Разработчики предусмотрели два режима настройки: с использованием кнопки WPS на роутере или с вводом PIN-кода. В первом случае сетевой адаптер автоматически найдёт роутер, а дальнейшая настройка параметров пройдёт в автоматическим режиме и не потребует от пользователя никаких знаний. Во втором случае пользователю нужно выбрать роутер из списка найденных устройств, ввести соответствующий PIN-код и назначить имя сети.
⇡#Тестирование
Для тестирования мы воспользовались беспроводным адаптером ASUS PCE-N13 с интерфейсом PCI-Express, обеспечивающим работу в стандарте 802.11n со скоростью передачи данных до 300 Мбит/с. Таким образом, наш тестовый стенд не должен стать «слабым звеном» в работе сети. Тестовые платформы, к которым были подключены адаптеры, имели одинаковые конфигурации:
На оба компьютера устанавливались программы-сенсоры (конечные точки) тестового пакета NetIQ Chariot. Консоль управления этого пакета была установлена на компьютер с адаптером ASUS USB-N10, откуда и генерировался весь трафик. В качестве сценария работы программы был выбран файл High_Performance_Throughput.scr. Время работы теста ограничивалось пятью минутами. Трафик шифровался по алгоритму WPA2-PSK.
Средняя производительность адаптера в режиме Full Duplex составила 49 Мбит/с, а максимальная – 55 Мбит/с. Для такого миниатюрного устройства, как ASUS USB-N10, это достаточно высокий результат, хотя, конечно, он и далёк от идеальных 150 Мбит/с. На практике это означает, что фильм объёмом 4 Гбайт будет копироваться по сети около 11-12 мин. По той же сети можно будет без проблем смотреть фильмы, не скачивая их, но только не в HD-качестве. Ну а уж для работы с Интернетом этих скоростей наверняка хватит большинству пользователей.
Кроме того, адаптер продемонстрировал уверенный приём на достаточно большом удалении от точки доступа. Практически по всей площади обычной трёхкомнатной квартиры сигнал был на достаточном для нормальной работы уровне. Лишь в углах соседних комнат, где на пути сигнала оказывалось сразу несколько стен, сигнал терялся.
⇡#Выводы
Безусловно, новинка от ASUS не бьёт рекордов по производительности, но со своими задачами справляется неплохо. Никто и не ожидал от такой крохи максимальной скорости передачи данных — для этих целей на рынке есть другие, более крупные модели с заявленной производительностью до 150 Мбит/с. Зато ASUS USB-N10 можно смело назвать самым мобильным Wi-Fi-адаптером с USB-интерфейсом. Кроме того, к его достоинствам стоит отнести невысокую стоимость, а также удобный и функциональный набор фирменных утилит. Жаль только, что они не работают под Windows 7.
USB-N10 NANO
view on your table
View the model in 3D
Travel-friendly design
The USB-N10 is specially-designed to be compact and durable to safely and securely stay plugged into a notebook PC even inside a slim carrying case.
Software AP wireless connection sharing
The built-in software AP function lets you easily share an internet signal wirelessly to other PCs and devices. Also, manage individual connection privileges to optimize the wireless network.
EZ N Excellent Connection
The new standard in wireless HD The ASUS USB-N10 Nano provides a better wireless performance for your PC than legacy wireless 802.11g technology. It uses best-in-class antenna, MIFA, to perform consistent HD quality data streaming and to extend wireless receiving range. Not only does 802.11n offer you sufficient bandwidth and range, it’s also backwards compatible with 11g and 11b networks.
USB-N10 Nano allows you to easily enjoy wireless network under variable OS platform. It is compatible with most operating systems such as Windows, Linux, Mac, and even the newest Windows 8.
Беспроводной Nano USB Wi-Fi адаптер Asus N10: краткий обзор
Технология Wi-Fi распространена настолько, что роутер сейчас имеется буквально в каждом доме. Но есть нюанс: стационарные компьютеры, как правило, по умолчанию лишены Wi-Fi адаптера (в отличие от ноутбуков, смартфонов, планшетов). Лишь немногие производители выпускают материнские платы с интегрированным Wi-Fi.
Но есть простой выход: использование внешнего адаптера. Одним из таковых и является адаптер Asus N10 Wi-Fi с подключением через USB. Что он собой представляет и как настраивается?
Общие сведения об устройстве
Беспроводной USB Wi-Fi адаптер Asus N10 – это миниатюрная сетевая карта. Размером меньше даже чем традиционный USB-накопитель. Но за счет этого он не имеет внешней антенны. У встроенной есть усиление в 15 дБи, что сопоставимо с теми антеннами, которые устанавливаются в обычных смартфонах.
Как его подключить? Достаточно просто вставить в USB-порт.
Система сразу автоматом установит драйвер. А если ещё инсталлировать фирменное ПО, то появится возможность использовать адаптер для создания точки доступа. То есть, если интернет к компьютеру подключен через кабель, то USB-адаптер можно будет использовать для раздачи интернета на другие устройства (роутер не потребуется, чтобы подключить тот же смартфон или планшет).
Небольшой видеообзор можно посмотреть тут:
Характеристики
Nano USB Wi-Fi адаптер Asus N10 поддерживает стандарты 802.11 b/g/n (частота только 2,4 ГГц). Максимальная скорость передачи данных – 150 Мегабит в секунду. Поддерживаются следующие операционные системы:
В комплекте идет только инструкция и диск с драйвером. Корпус пластиковый, есть светодиодный индикатор работы (зеленый и желтый).
Неофициально работает с Android-устройствами. Производитель не заявляет такой функции, но при подключении по OTG и установке специального ПО можно взаимодействовать с устройством (например, создать дополнительную точку доступа).
Отзывы
Отзывы преимущественно положительные. Беспроводной приемник миниатюрный, стабильно работает, легко настраивается. Средний пинг – всего 20 мс (при хорошем покрытии в месте использования).
Но сам адаптер при работе неслабо греется. Но на его работоспособности это не сказывается. Гарантия от производителя – 12 месяцев. Фирменное ПО версии на диске устаревшее и с ним иногда возникают проблемы. Но если ставить актуальную версию программы, загружаемую с официального сайта, то никаких проблем не возникает.
В режиме «точка доступа» создает устойчивое покрытие примерно на площади в 100 квадратных метров. Это намного меньше, чем может полноценный роутер, но все это – издержки малых размеров и отсутствия внешней антенны.
Средняя цена – 650 рублей. Для владельцев ПК, которые желают отказаться от проводного подключения – оптимальный бюджетный вариант (если нет возможности поставить PCI-адаптер, где уже имеется выход под внешнюю антенну).
Итого, Asus N10 – простая беспроводная сетевая карта с привычным USB-интерфейсом. С поддержкой всех распространенных протоколов Wi-Fi, с возможностью «раздавать» интернет. Но самое главное – это поддержка Plug-n-Play. То есть достаточно просто воткнуть адаптер в USB-порт, и сразу же операционная система «научится» работать с Wi-Fi-сетями.
Asus usb n10 чипсет
Сегодня очень непросто найти современный ноутбук, не оснащённый встроенным Wi-Fi-адаптером. Но большинство производителей не стремится переходить с медленного стандарта 802.11g на существенно более быстрый 802.11n, обеспечивающий передачу данных с теоретической скоростью до 480 Мбит/с. Впрочем, пользователи не в обиде на разработчиков за этот досадный недостаток. Во-первых, большинство общественных точек доступа по-прежнему работают в стандарте 802.11g, и на смену сетевого оборудования в ближайшее время раскошеливаться никто не намерен. Во-вторых, и самому пользователю быстрый доступ в Интернет нужен лишь в тех случаях, когда требуется вести интенсивный обмен данными. Например, для просмотра по беспроводной сети HD-видео.
В этом случае придётся докупать внешний Wi-Fi-адаптер стандарта 802.11n с интерфейсом USB, а на маленьких 10-11-дюймовых моделях любое внешнее устройство в лучшем случае просто вызывает раздражение, а в худшем мешает комфортной работе. Решением данной проблемы может стать новый, работающий в стандарте 802.11n, Wi-Fi-адаптер компании ASUSTeK Computer Inc. Производитель заверяет, что в своём классе ASUS USB-N10 является самым компактным в мире. Благодаря тому, что из USB-порта это устройство выступает всего на 16 мм, его можно вообще не вынимать из ноутбука при транспортировке, во всяком случае, так уверяет на своём официальном сайте ASUS. Соответственно, о дискомфорте, возникающем при работе новинки даже с самым маленьким нетбуком, точно можно забыть.
⇡#Комплект поставки
Упаковка ASUS USB-N10
Адаптер поставляется в небольшой картонной коробке. Внутри, кроме самого устройства, пользователь найдёт лишь краткое руководство по установке и CD с драйверами и утилитами, о которых мы поговорим отдельно. Кабеля-удлинителя в комплекте не предусмотрено, но если учесть компактные габариты и особое позиционирование новинки, то вряд ли это можно причислить к недостаткам.
⇡#Технические характеристики
| ASUS USB-N10 | |
|---|---|
| Сетевые стандарты | IEEE802.11b, IEEE802.11g, IEEE802.11n |
| Интерфейс | USB 2.0 |
| Антенна | две встроенные антенны MIFA |
| Частоты | 2,4 |
13 для Европы,
14 для Японии
802.11g: до 54 Мбит/с
802.11b: до 11 Мбит/с
802.11g: 15 +/-1
802.11b: 17 +/-1
Mac 10.4 / 10.5 / 10.6
Linux 2.4 / 2.6 (Redhat 2.4, Ubuntu 2.6, Fedora 2.6)
Встроенная MIFA-антенна ASUS USB-N10
Взглянув на таблицу спецификаций, опытный пользователь сразу заметит, благодаря чему адаптер получился таким компактным. Всё дело в использовании очень необычной антенны. Как правило, в подобных устройствах встроенные PCB-антенны выполнены в виде проводников печатной платы, но ASUS USB-N10 — это исключение из правила. В этом устройстве применены две антенны типа MIFA, встроенные непосредственно в USB-порт. Благодаря их компактному зигзагообразному профилю и удалось сэкономить рабочее пространство, а также существенно уменьшить габариты устройства. Кроме того, разработчики заявляют, что MIFA-антенны не только не ухудшают приём, но даже позволяют расширить радиус действия устройства. Кстати, заявленная пропускная способность в 150 Мбит/с обусловлена именно тем фактом, что антенн не одна, не три, а именно две.
Другое новшество будет полезно для владельцев приставок PSP. Новый адаптер официально работает с сервисом Xlink Kai, позволяющим играть в сетевые игры на PSP через Интернет. Также нельзя не отметить, что адаптер работает со всеми распространёнными типами шифрования, для быстрой настройки которых предусмотрена фирменная технология EZ WPS – мы неоднократно сталкивались с ней при тестировании различного сетевого оборудования ASUS.
⇡#Внешний вид
Как правило, внешний Wi-Fi-адаптер выступает из корпуса ноутбука на 3-5 см. Если вы работаете не на столе, то обычно такой адаптер доставляет немало беспокойства, так как приходится проявлять осторожность, чтобы не сломать ни его, ни USB-разъём ноутбука. А вот новинку от ASUS на ноутбуке можно вообще не заметить, ведь те 16 мм, на которые она выступает из корпуса, не доставляют пользователю вообще никаких неудобств.
Внешний вид ASUS USB-N10
Чёрный глянцевый корпус устройства разделён на две симметричные части, одна из которых представляет собой плотно закрывающуюся крышку USB-порта. Корпус выполнен из полупрозрачного пластика, через который хорошо виден рассеянный ярко-синий свет от встроенного светодиодного индикатора различных режимов работы. Одной из важнейших особенностей кожуха ASUS USB-N10 является то, что он вообще не имеет швов и стыков. А ведь монолитная конструкция для подобного мобильного устройства — далеко не лишняя функция, так как она может предотвратить поломку при небольших ударах или падениях адаптера. В целом внешность новинки заслуживает самой высокой оценки и наверняка придётся по вкусу большинству пользователей.
Приступая к обзору этого миниатюрного USB Wi-Fi адаптера, мы тщательно изучили ассортимент современных ноутбуков в самой популярной категории до 1.5 кг, и обнаружили, что практически все они оборудованы встроенным Wi-Fi адаптером стандарта 802.11g, обеспечивающим скорость передачи до 54Mbits, и только 10-15% моделей оборудованы Wi-Fi 802.11n, позволяющим увеличить скорость обмена до 150-300Mbits. Примерно такая же картина, но с чуть большим процентом, наблюдается и в сегменте ноутбуков весом от 2 до 3 кг.
Стоит признать, что большинству из нас абсолютно все равно, какой стандарт и скорости поддерживает встроенный Wi-Fi адаптер. Важен сам факт без проводов подключиться к интернет. В принципе, такой подход вполне понятен, ведь для нормального Web- серфинга, использования Skype и общения в социальных сетях и просмотра видео с YouTube, 54Mbits более чем достаточно. Однако время не стоит на месте, и сегодня мы все чаще сталкиваемся с необходимостью скачать по сети файлы, «весом» в несколько гигабайт, посмотреть видео в HD качестве с удаленного сетевого диска, или запускаем современные игрушки, требовательные к пропускной способности сетевого соединения. В этих случаях возможностей 802.11g явно не хватает, и мы начинаем думать о том, как увеличить скорость Wi-Fi без замены ноутбука?
Самый простой и универсальный способ перейти на стандарт 802.11n — купить USB Wi-Fi адаптер. На рынке представлен большой ассортимент подобных устройств, причем, стоят они не дорого, так что, на первый взгляд, ни каких проблем нет. Однако есть один момент, который заставляет нас отказаться от приобретения USB девайса, и продолжать использовать встроенный Wi-Fi контроллер. Речь идет о размере устройства. Практически все, представленные на рынке модели USB Wi-Fi адаптеров, внешне очень похожи на большую флэшку. Для настольных компьютеров, это не имеет особого значения, а вот для ноутбуков, и тем более, нетбуков, размер внешнего Wi-Fi адаптера, имеет большое значение. Достаточно просто посмотреть на фотографию ниже, на которой видно, насколько стандартный Wi-Fi адаптер «гармонирует» с 12″ нетбуком.
Как вы можете видеть, такое решение не только не красиво, но и крайне неудобно. Такой адаптер придется отключать каждый раз, когда вы хотите убрать ноутбук в сумку, а при использовании в транспорте или в людном месте, нужно постоянно следить за тем, чтобы ни кто не задел и не поломал как сам гаджет, так и USB порт ноутбука.
Производители различных типов адаптеров уже давно поняли, что для привлечения внимания покупателя необходимо создавать столь компактные устройства, в которых сочетались бы универсальность USB устройств, удобство и комфорт, свойственные внутренним адаптерам.
Первыми, необходимость в миниатюрных USB адаптерах почувствовали производители беспроводных мышей для ноутбука. Предложенное ими решение, имело столь компактные размеры, что позволило считать его интегрированным. Его не нужно было вынимать из USB порта, каждый раз, когда вам нужно убрать ноутбук в сумку, и беспокоиться о том, что его кто-нибудь случайно заденет. Чуть позже к ним присоединились производители USB Bluetooth контроллеров, для которых, уменьшение внешней части USB контроллера до 7-10мм стало чуть ли не единственным способом привлечь наше внимание.
Выход миниатюрного USB Wi-Fi адаптера ASUS USB-N10 позволил в корне изменить ситуацию. Длина его внешней части составляет всего 16мм, что позволяет подключить его к USB порту ноутбука, и забыть о его существовании. Благодаря своему маленькому размеру, этот адаптеру не нужно вытаскивать каждый раз, когда вы убираете ноутбук в сумку, а монолитный корпус, представляющему собой внешний металлический кожух USB порта, позволит раз и навсегда забыть о возможной поломке адаптера или случайном выпадении из USB порта.
Справедливости ради, стоит отметить, что выпустить столь миниатюрный Wi-Fi адаптер, и тем более стандарта 802.11n, задача не из простых. Для лучшего понимания сути проблемы, давайте обратимся к теории быстрого беспроводного сетевого соединения.
В основе стандарта 802.11n лежит два ключевых момента: увеличение ширины канала с 20 до 40МГц и использование технологии MIMO (Multiple Input, Multiple Output). Если с увеличенной шириной канала все более или менее понятно, то вот реализация технология MIMO вызывает самые большие трудности при проектировании столь компактного устройства. Скорее всего, вы уже встречали беспроводные маршрутизаторы или просто точки доступа, на которых установлено две или три антенны. Собственно говоря, это и есть технология MIMO, которая предусматривает параллельную передачу нескольких потоков данных по нескольким каналам приема-передачи, что в сочетании с увеличением ширины канала дает общее увеличение пропускной способности беспроводного канала до 300Mbits. На сегодняшний день используется несколько стандартных антенных конфигураций (3х3 или 2х3). Это означает, что устройство имеет три передатчика и три приемника или два передатчика и три приемника. На рынке можно встретить и другие антенные конфигурации, например, 1х2, которая обеспечивает скорость обмена до 150Mbits. Именно эта антенная конфигурация лежит в основе ASUS USB-N10, которому посвящен данный обзор. Как вы понимаете, реализовать в столь компактном устройстве, даже такую конфигурацию не просто, и для этого не подходят стандартные технологии, когда антенна реализуется в виде дорожек на плате адаптера или в виде отдельного чипа. Здесь используется так называемая MIFA антенна на USB разъеме (зигзагообразная перевернутая F-антенна).
Помимо увеличения скорости, использование технологии MIMO позволяет увеличить зону покрытия, что достигается благодаря искривлению формы распространения сигнала от традиционной сферической до непредсказуемой, зависящей не только от антенной конфигурации, но и от планировки квартиры и даже от расстановки мебели. Причем, в отличие от традиционной технологии, где любые предметы являются фактором, уменьшающим площадь покрытия, в технологии MIMO все наоборот. Наличие дополнительных перегородок и мебели только увеличивает зону покрытия.
По возможностям, ASUS USB-N10 идентичен другим современным Wi-Fi адаптерам (Со спецификацией ASUS USB-N10 можно познакомиться на домашней страничке продукта). Он поддерживает все современные алгоритмы шифрования и обеспечения безопасности соединения, включая 64/128-bit WEP, TKIP, AES, WPA-PSK, WPA2-PSK, а для упрощения настройки безопасного соединения адаптер поддерживает технологию EZ WPS, которая, при условии поддержи со стороны маршрутизатора, значительно ускоряет процесс подключения удаленных клиентов.
Кроме этого, ASUS USB-N10 может похвастаться совместимостью с сервисом Xlink Kai, который будет по достоинству оценен любителями поиграть в сетевые игры на PSP. Для тех, кто не в теме, поясним, что на PSP есть много игрушек, которые позволяют соединиться двум приставкам между собой в радиусе действия Wi-Fi и устроить некое подобие сетевой игры. На практике, это работает редко, так как найти рядом человека с PSP, да еще желающего играть в туже игру, что и вы, практически невозможно. Сервис Xlink Kai помогает решить эту проблему, и при наличии компьютера, подключения к интернету и Wi-Fi адаптера ASUS USB-N10, он позволяет найти желающих сразиться с вами в любимую игрушку через интернет.
Процесс установки и настройки ASUS USB-N10 предельно упрощён. На диске записан комплект ПО для наиболее распространенных операционных систем, включая все версии Windows, MacOS X и Linux.
При установке под Windows (все версии кроме Windows 7), помимо драйвера, будет установлена утилита управления беспроводным соединением ASUS WLAN Control Center, и мастер настройки WPS, который запускается сразу по завершении процесса инсталляции адаптера. Напомним, что WPS это некий стандарт, придуманный для упрощения настройки защищенного беспроводного соединения с помощью кнопки на корпусе маршрутизатора или с помощью PIN- кода.
Его использование особенно актуально в сетях с большим числом беспроводных клиентов и сложной системой безопасности. Используя WPS администратору не нужно заморачиваться с настройкой защищенного подключения на клиентском компьютере. Достаточно просто нажать кнопку или ввести PIN- код, после чего все параметры будут автоматически установлены на удаленном компьютере.
Утилита ASUS WLAN Control Center поддерживает хорошо знакомый набор функций, среди которых стоит отметить механизм поиска беспроводных сетей и создания профилей, а также мониторинг сетевого подключения. Среди дополнительных возможностей, можно отметить встроенный пинг и изменение IP параметров.
При установке ASUS USB-N10 под Windows 7 никакое дополнительное программное обеспечение не нужно. Даже если запустить установщик с диска, то в систему будет установлен только драйвер, который, кстати, можно с тем же успехом установить автоматически с центра обновления Windows. Встроенных средств Windows вполне достаточно для управления беспроводным соединением, в том числе и WPS, как в режиме «Кнопки», так и PIN- кода.
В случае установки адаптера ASUS USB-N10 под Mac OS X необходимо установить драйвер и простейшее приложение, позволяющее осуществлять поиск и конфигурирование беспроводного соединения. Возможности этого приложения несколько уступают ASUS WLAN Control Center. Здесь нет возможности контролировать скорость соединения и качество сигнала, а также нет возможности использовать WPS.
Под Mac OS X мы обнаружили одну странную особенность. В то время как под Windows отображается скорость 150Mbits, здесь мы видим все 300Mbits. Похоже, что это ошибка касается самой утилиты или драйвера, из-за которой выводиться максимальное значение скорости, доступное для данного стандарта, в то время как для встроенного 802.11n пишутся честный 135Mbits.
Оценить преимущество ASUS USB-N10 можно сразу, как только вы установите беспроводное соединение. Особенно хорошо оно чувствуется при закачке файлов большого размера. Если раньше, для копирования файла, объемом в несколько гигабайт занимало около 40-50 минут, то теперь на это требуется всего лишь несколько минут. Скорость передачи находиться на уровне 6-8MB в секунду, что в сравнении с 1.5MB/s в стандарте 802.11g, выглядит очень внушительно. Помимо увеличения скорости мы по достоинству оценили и заметное расширение радиуса действия. Так, если со встроенным контроллером в нашем помещении наблюдались зоны, где уровень сигнала не превышал двух «палочек», то теперь везде наблюдается 100% сигнал. Наверное, именно увеличение радиуса действия в сочетании со столь миниатюрными размерами и очень привлекательной ценой (ASUS USB-N10 можно купить примерно за 1050-1300 рублей), стало главной причиной, отметить ASUS USB-N10 наградой «ОТЛИЧНАЯ ПОКУПКА».
В заключение обзора ASUS USB-N10, стоит отметить, что, несмотря на конструктивное преимущество миниатюрного Wi-Fi адаптера, не стоит думать, что время «больших» моделей ушло. Они уверенно занимают свою нишу и имеют ряд преимуществ, которые пока не доступны миниатюрным моделям. В частности, в большом корпусе удается разместить более продвинутые антенные конфигурации, которые обеспечивают скорость обмена до 300Mbits, что эквивалентно реальной скорости загрузки в 10-12MB/s. Кроме того, некоторые «большие» модели рассчитаны на использование 5ГГц диапазона, имеющего свои преимущества перед сегодняшними 2.4ГГц.
32 страницы подробных инструкций и пользовательских руководств по эксплуатации
Руководство пользователя R.
Сетевой адаптер ASUS 802.11n
(для беспроводных сетей 802.11 g/b/n)
ASUSTeK Computer Inc. Все права защищены.Любая часть этого.
Copyright © 2013 ASUSTeK Computer Inc. Все права защищены.
Любая часть этого руководства, включая оборудование и программное обеспечение, описанные в нем,
не может быть дублирована, передана, преобразована, сохранена в системе поиска или переведена на
другой язык в любой форме или любыми средствами, кроме документации, хранящейся покупателем
с целью резервирования, без специального письменного разрешения ASUSTeK COMPUTER INC.
(“ASUS”).
Гарантия прекращается, если: (1)изделие отремонтировано, модифицировано или изменено
без письменного разрешения ASUS; (2)серийный номер изделия поврежден, неразборчив либо
отсутствует.
ASUS предоставляет данное руководство «как есть» без гарантии любого типа, явно выраженной
или подразумеваемой, включая неявные гарантии или условия получения коммерческой выгоды
или пригодности для конкретной цели, но не ограничиваясь этими гарантиями и условиями.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ASUS, ЕЕ РУКОВОДСТВО, ДОЛЖНОСТНЫЕ
ЛИЦА, СЛУЖАЩИЕ И ПОСРЕДНИКИ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА КАКОЙ-ЛИБО
КОСВЕННЫЙ, СПЕЦИАЛЬНЫЙ, СЛУЧАЙНЫЙ ИЛИ ЗАКОНОМЕРНЫЙ УЩЕРБ (ВКЛЮЧАЯ
УЩЕРБ ОТ УПУЩЕННОЙ ВЫГОДЫ, НЕСОСТОЯВШЕЙСЯ СДЕЛКИ, ПОТЕРИ ДАННЫХ
ИЛИ НЕВОЗМОЖНОСТИ ИХ ИСПОЛЬЗОВАНИЯ, ПРЕРЫВАНИЯ ДЕЯТЕЛЬНОСТИ И Т.П.),
ДАЖЕ В ТОМ СЛУЧАЕ, ЕСЛИ ASUS БЫЛА УВЕДОМЛЕНА О ВОЗМОЖНОСТИ ТАКОГО
УЩЕРБА, КОТОРЫЙ МОГ ВОЗНИКНУТЬ В РЕЗУЛЬТАТЕ ДЕФЕКТА ИЛИ ОШИБКИ В ДАННОМ
РУКОВОДСТВЕ ЛИБО В ИЗДЕЛИИ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ИНФОРМАЦИЯ, СОДЕРЖАЩИЕСЯ В ДАННОМ
РУКОВОДСТВЕ, ПРИВОДЯТСЯ ТОЛЬКО В ЦЕЛЯХ ОЗНАКОМЛЕНИЯ. ОНИ МОГУТ БЫТЬ
ИЗМЕНЕНЫ В ЛЮБОЕ ВРЕМЯ БЕЗ УВЕДОМЛЕНИЯ И НЕ ДОЛЖНЫ РАССМАТРИВАТЬСЯ
КАК ОБЯЗАТЕЛЬСТВО СО СТОРОНЫ ASUS. ASUS НЕ НЕСЕТ КАКОЙ БЫ ТО НИ БЫЛО
ОТВЕТСТВЕННОСТИ ЗА ОШИБКИ ИЛИ НЕТОЧНОСТИ, КОТОРЫЕ МОГУТ СОДЕРЖАТЬСЯ
В НАСТОЯЩЕМ РУКОВОДСТВЕ, В ТОМ ЧИСЛЕ ОТНОСЯЩИЕСЯ К ОПИСАННЫМ В НЕМ
ИЗДЕЛИЯМ И ПРОГРАММАМ.
Продукция и названия корпораций, имеющиеся в этом руководстве, могут являться
зарегистрированными торговыми знаками или быть защищенными авторскими правами
соответствующих компаний и используются только в целях идентификации.

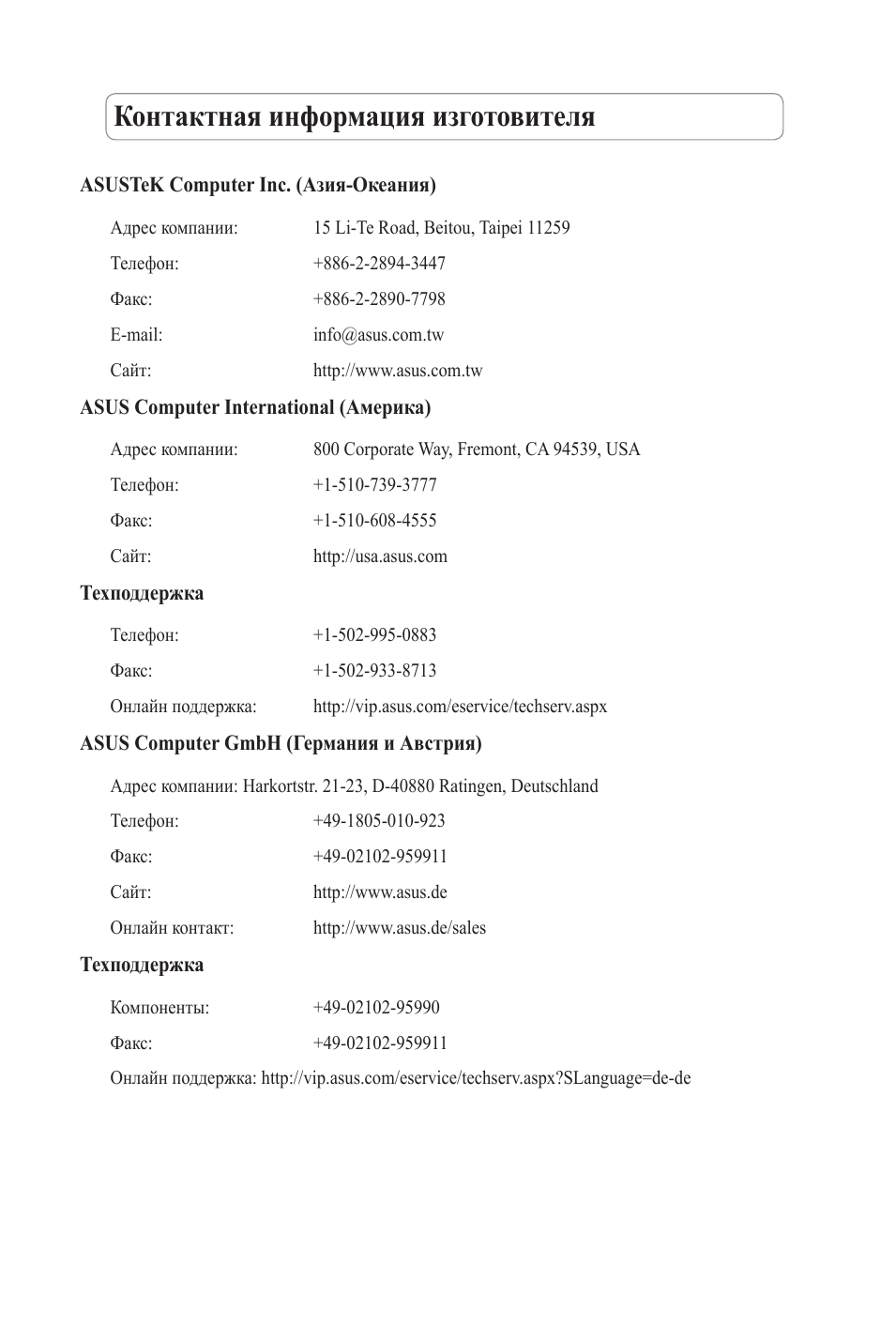

Контактная информация изготовителя
Контактная информация изготовителя
ASUSTeK Computer Inc. (Азия-Океания)
15 Li-Te Road, Beitou, Taipei 11259
ASUS Computer International (Америка)
800 Corporate Way, Fremont, CA 94539, USA
ASUS Computer GmbH (Германия и Австрия)
Адрес компании: Harkortstr. 21-23, D-40880 Ratingen, Deutschland
Телефон:
Онлайн поддержка: http://vip.asus.com/eservice/techserv.aspx?SLanguage=de-de
Руководство пользователя для беспроводного адаптера USB.
Руководство пользователя для беспроводного адаптера USB-N10
Беспроводной адаптер ASUS
Уведомления, Размещение
Руководство пользователя для беспроводного адаптера USB-N10
Беспроводной адаптер ASUS

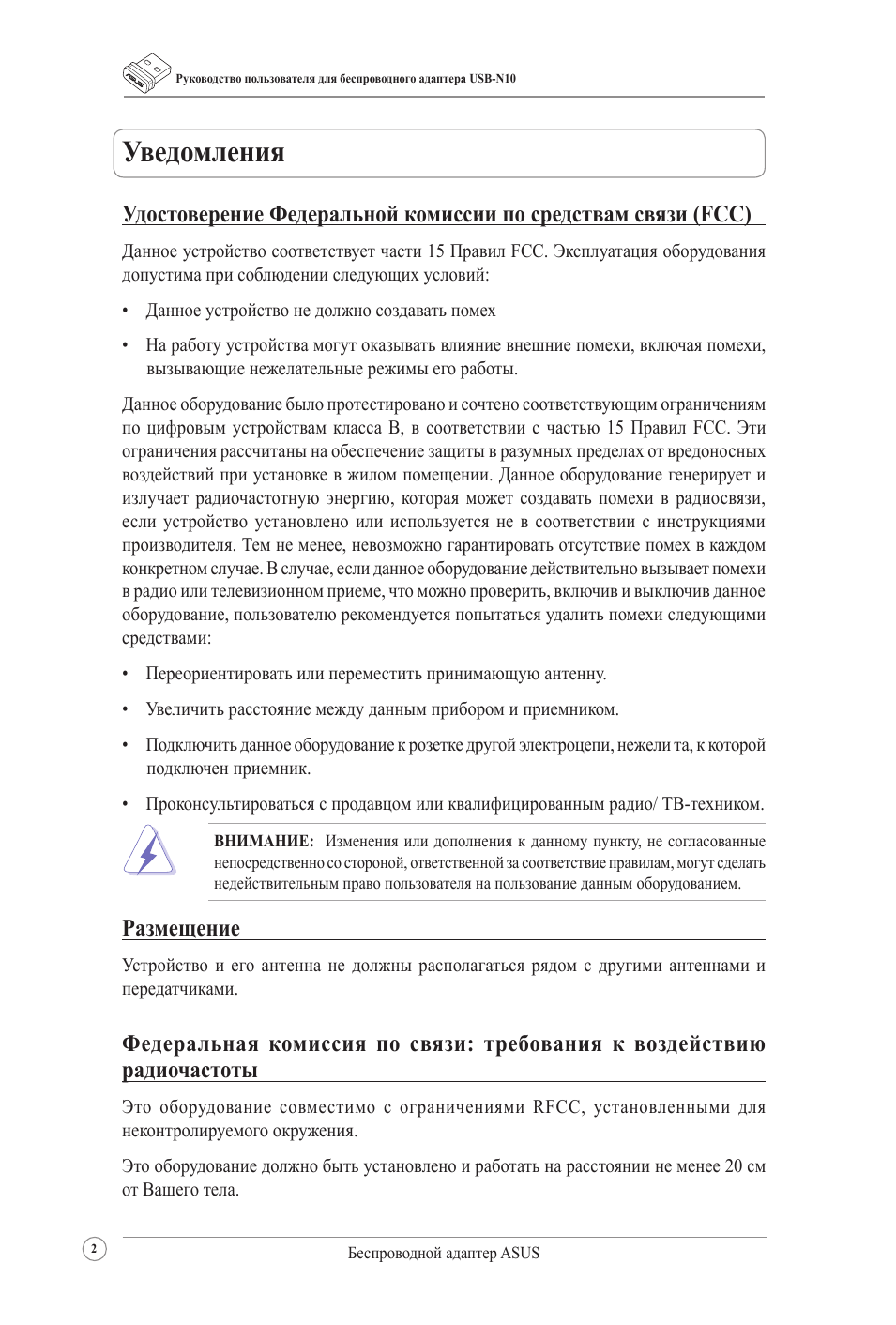

Удостоверение Федеральной комиссии по средствам связи (FCC)
Данное устройство соответствует части 15 Правил FCC. Эксплуатация оборудования
допустима при соблюдении следующих условий:
• Данное устройство не должно создавать помех
• На работу устройства могут оказывать влияние внешние помехи, включая помехи,
вызывающие нежелательные режимы его работы.
Данное оборудование было протестировано и сочтено соответствующим ограничениям
по цифровым устройствам класса В, в соответствии с частью 15 Правил FCC. Эти
ограничения рассчитаны на обеспечение защиты в разумных пределах от вредоносных
воздействий при установке в жилом помещении. Данное оборудование генерирует и
излучает радиочастотную энергию, которая может создавать помехи в радиосвязи,
если устройство установлено или используется не в соответствии с инструкциями
производителя. Тем не менее, невозможно гарантировать отсутствие помех в каждом
конкретном случае. В случае, если данное оборудование действительно вызывает помехи
в радио или телевизионном приеме, что можно проверить, включив и выключив данное
оборудование, пользователю рекомендуется попытаться удалить помехи следующими
средствами:
• Переориентировать или переместить принимающую антенну.
• Увеличить расстояние между данным прибором и приемником.
• Подключить данное оборудование к розетке другой электроцепи, нежели та, к которой
• Проконсультироваться с продавцом или квалифицированным радио/ ТВ-техником.
ВНИМАНИЕ: Изменения или дополнения к данному пункту, не согласованные
непосредственно со стороной, ответственной за соответствие правилам, могут сделать
недействительным право пользователя на пользование данным оборудованием.
Устройство и его антенна не должны располагаться рядом с другими антеннами и
Федеральная комиссия по связи: требования к воздействию
Это оборудование совместимо с ограничениями RFCC, установленными для
неконтролируемого окружения.
Это оборудование должно быть установлено и работать на расстоянии не менее 20 см
Предупреждающий знак ce, Dgt уведомление, Ic уведомление
Руководство пользователя для беспроводного адаптера USB-N10
Беспроводной адаптер ASUS
Предупреждающий знак CE
Это продукт класса В, который может вызывать радиопомехи, в этом случае пользователь
должен принять соответствующие меры.
Каналы: 1
11 для С. Америки, 1
13 для Европы (ETSI)
Пользователям и компаниям не разрешается без разрешения увеличивать мощность
или изменять характеристики или функции устройства.
Использование устройства не должно влиять на безопасность навигации или помехи в
связи, если обнаружены помехи, приостановите работу устройства.
Согласно правилам промышленности Канады, этот радиопередатчик может работать
только с типом антенны типа и максимальным усилением, одобренными для передатчика
промышленностью Канады. Для уменьшения потенциальных радиопомех, тип антенны
и ее усиление должны быть выбраны эквивалентно излучаемой мощности.) не более,
чем необходимо для успешной связи.
Этот радиопередатчик (IC: 3568A-PCEN15) был одобрен промышленностью
Канады для работы с типами антенн, указанными ниже с указанным максимально
допустимым коэффициентом усиления и сопротивлением. Типы антенн, не
включенных в этот список, имеют максимальное усиление больше допустимого и
строго запрещены для использования с этим устройством.
Утилизация и переработка, Reach, Радиочастоты: утилизация и переработка reach
Руководство пользователя для беспроводного адаптера USB-N10
